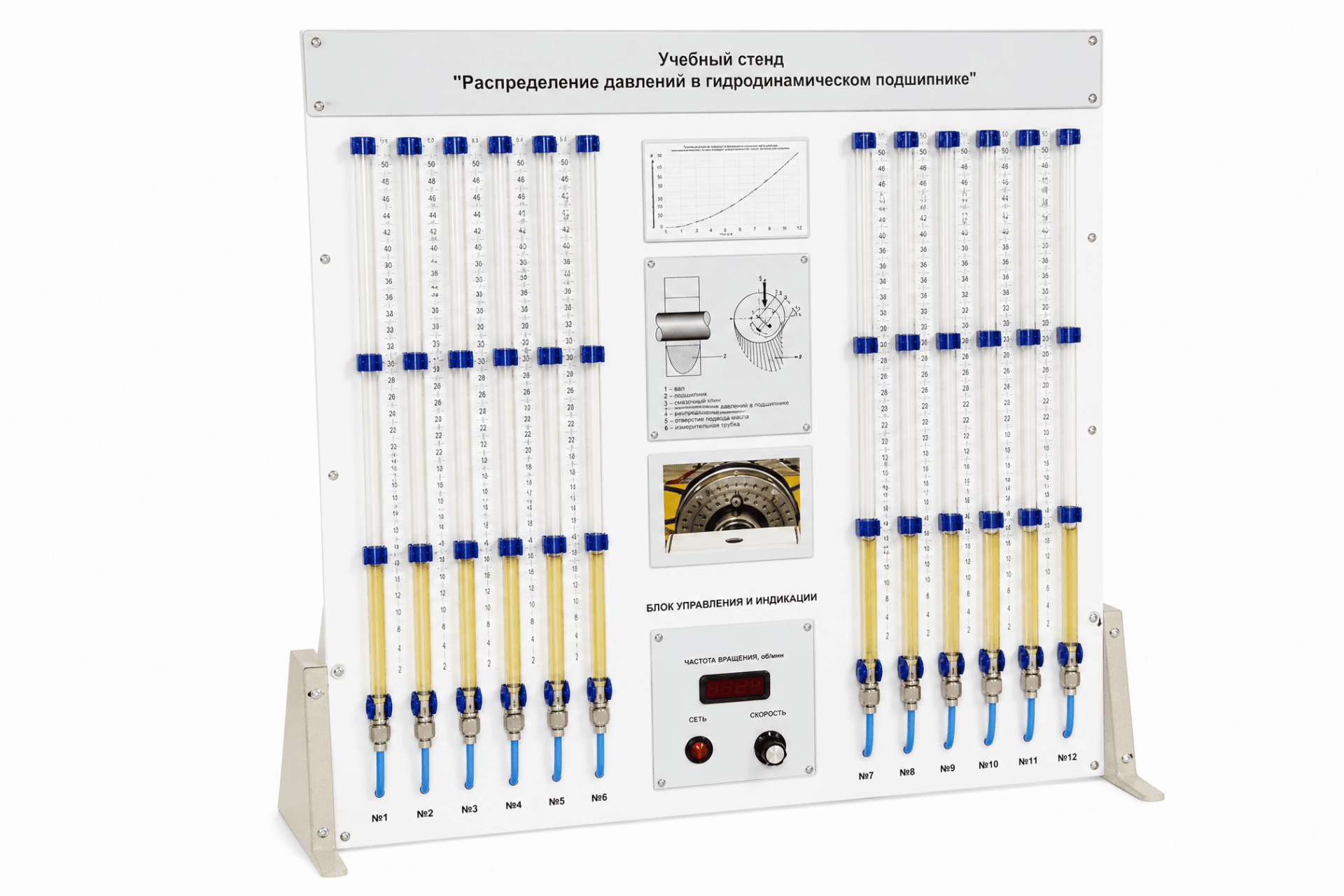

Учебный стенд «Распределение давлений в гидродинамическом подшипнике», ЭЛБ-002.072.01
- Исполнение: Без ПО
Конструктивно лабораторный стенд комплекта выполнен в настольном каркасном исполнении. На каркасе лабораторного стенда располагается прозрачная ванна со смазывающей жидкостью, в которой закреплен блок подшипников для вала и приводного мотора-редуктора. Внутри ванны размещен корпус подшипника с точками отбора давления, расположенными по окружности корпуса. В ванну через уплотнение входит вал, приводимый от двигателя с регулируемой частотой вращения. Корпус гидродинамического подшипника имеет возможность изменения зазора с шейкой вала от нулевого до номинального, моделируя процесс «всплытия вала».
Давление измеряется пьезометрами. Частота вращения вала определяется посредством оптического датчика. Вращение вала обеспечивается мотором-редуктором.
Комплект учебно-лабораторного оборудования «Распределение давлений в гидродинамическом подшипнике» предназначен для изучения работы гидродинамического подшипника, определения соотношения давлений в разных точках гидродинамического подшипника, расположенных по окружности корпуса, при изучении курсов «Детали машин» и «Теоретическая механика».
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Распределение давлений в гидродинамическом подшипнике в зависимости от зазора между валом привода и корпусом подшипника.
- Учебный стенд «Распределение давлений в гидродинамическом подшипнике» в сборе – 1 шт.
- Электронный носитель с методическими указаниями и учебным видеороликом – 1 шт.
- Гарантийный талон – 1 шт.
- Паспорт – 1 шт.
