Описание товара

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

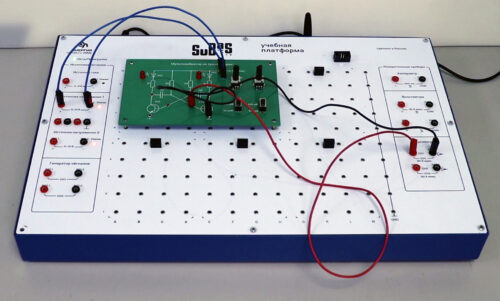

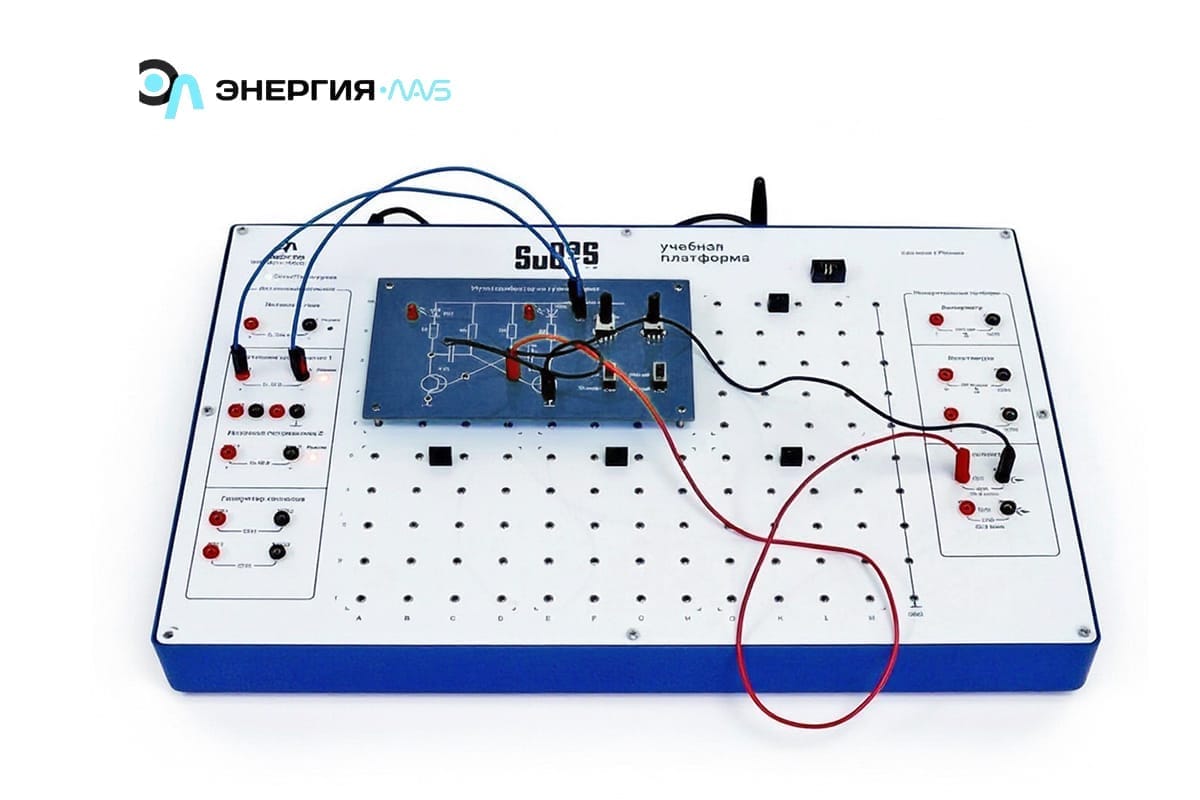

В основе комплекса лежит универсальная аппаратно-программная платформа с цифровым управлением SuBaS, которая представляет собой базовую станцию со встроенными источниками сигналов, напряжений и токов, измерительными приборами, устройствами связи и передачи данных, микропроцессорной системы управления на основе 32-х разрядного микроконтроллера с архитектурой ARM.

Связь с компьютером осуществляется по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера. Также для связи используется WiFi.
Конструкция платформы обеспечивает возможность подключения внешних модулей и измерительных приборов.

Источники сигналов:
Программируемый источник тока;
Программируемый источник напряжения;
Программируемый генератор сигналов;
Аналоговый выход фиксированного напряжения 5 В, 500мА (гнездо 2 мм)
Аналоговый выход фиксированного напряжения 3,3 В, 500мА (гнездо 2 мм)
Аналоговых выхода фиксированного напряжения +/- 12 В, 500мА (гнезда 2 мм)

Входы:
Амперметр —1 шт.
Вольтметр —2шт.
Осциллограф, 2 канала — 1 шт.

Лабораторные работы

1. Выпрямительный диод.
2. Стабилитрон.
3. Характеристики светодиода.
4. Биполярные транзисторы.
5. Полевые транзисторы.
6. Усилители на биполярных транзисторах.
7. Линейный регулятор тока.
8. Исследование тиристора.
9. Устройства на операционных усилителях.
10. Исследование амплитудного детектора.
11. Исследование автогенераторов.
12. Мультивибратор на транзисторах.
13. Колебательный контуры.
14. Интегрирующие и дифференцирующие цепи.
15. Дискретизация и восстановление сигналов.

Комплект поставки

1. Платформа SuBaS – 1 шт.
2. Набор минимодулей «Основы радиоэлектроники»
3. Комплект соединительных проводов и сетевых шнуров – 1 шт.
4. Паспорт – 1 шт.
5. Комплект программного обеспечения – 1 шт
6. Комплект технической документации – 1 шт.
6.1 Техническое описание оборудование – 1 шт.
6.2 Учебный видеоролик – 1 шт.
6.3 Краткие теоретические сведения – 1 шт.
6.4 Руководство по выполнению базовых экспериментов – 1 шт.

Технические характеристики
