Описание товара

Учебная установка «Исследование ЭМВ на границе раздела сред» предназначена для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по таким дисциплинам как электродинамика и распространение радиоволн.

Комплект учебного оборудования позволяет:

  1. Проводить экспериментальное определение поляризации излучаемых электромагнитных волн с помощью поляризационной решетки.
  2. Экспериментально оценивать влияние различных твердых материалов на прохождение электромагнитных волн.
  3. Экспериментально исследовать выполнение закона отражения для электромагнитных волн радиодиапазона.
  4. Экспериментально оценивать влияние жидких сред на прохождение электромагнитных волн различных частотных диапазонов.

Лабораторные работы

  1. Исследование электромагнитных волн на границе двух сред.

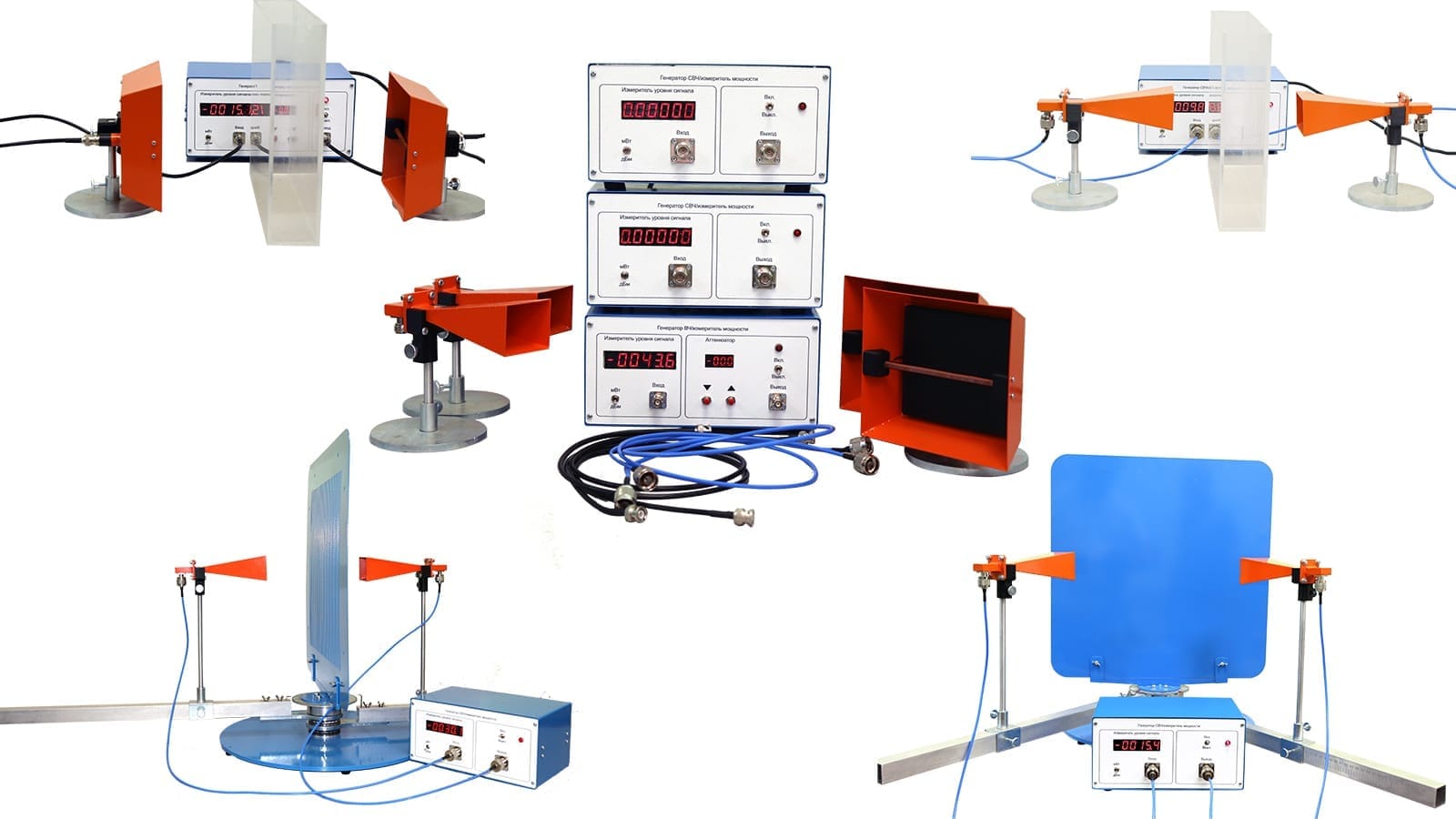

Комплект поставки

  1. Генератор СВЧ/измеритель мощности – 2 шт.
  2. Излучающая рупорная антенна с коаксиально-волноводным переходом и поворотным устройством – 2 шт.
  3. Приемная рупорная антенна с коаксиально-волноводным переходом и поворотным устройством – 2 шт.
  4. Приемная антенна метрового диапазона - 1 шт.
  5. Передающая антенна метрового диапазона – 1 шт.
  6. Лабораторный штатив №1 – 1 шт. (предназначен для установки образцов твердых материалов, приемной и передающей рупорных антенн. Представляет собой поворотное устройство с внешней и внутренними осями, способными вращаться независимо друг от друга, на которых установлены крепления для образцов исследуемых материалов и рупорной антенны. Для контроля угла поворота предусмотрены шкалы).
  7. Набор образцов исследуемых материалов –1 шт.
    • Лист пенопласта
    • Оргстекло
    • Текстолит
    • Алюминий
  8. Поляризационная решетка – 1 шт.
  9. Генератор ВЧ/измеритель мощности – 1 шт.
  10. Лабораторный штатив №2 – 1 шт. (предназначен исследования влияния жидких сред на распространение ЭМВ. Установка состоит из крепления для рупорных антенн, кювета для жидкости с каркасом для их установки).
  11. Лабораторный штатив №3 – 1 шт. (предназначен исследования влияния жидких сред на распространение ЭМВ. Установка состоит из крепления для антенн метрового диапазона, кювета для жидкости с каркасом для их установки).
  12. Комплект соединительных проводов и сетевых шнуров – 1 шт.
  13. Паспорт – 1 шт.
  14. Техническое описание оборудование – 1 шт.
  15. Краткие теоретические сведения – 1 шт.
  16. Руководство по выполнению базовых экспериментов – 1 шт.

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
