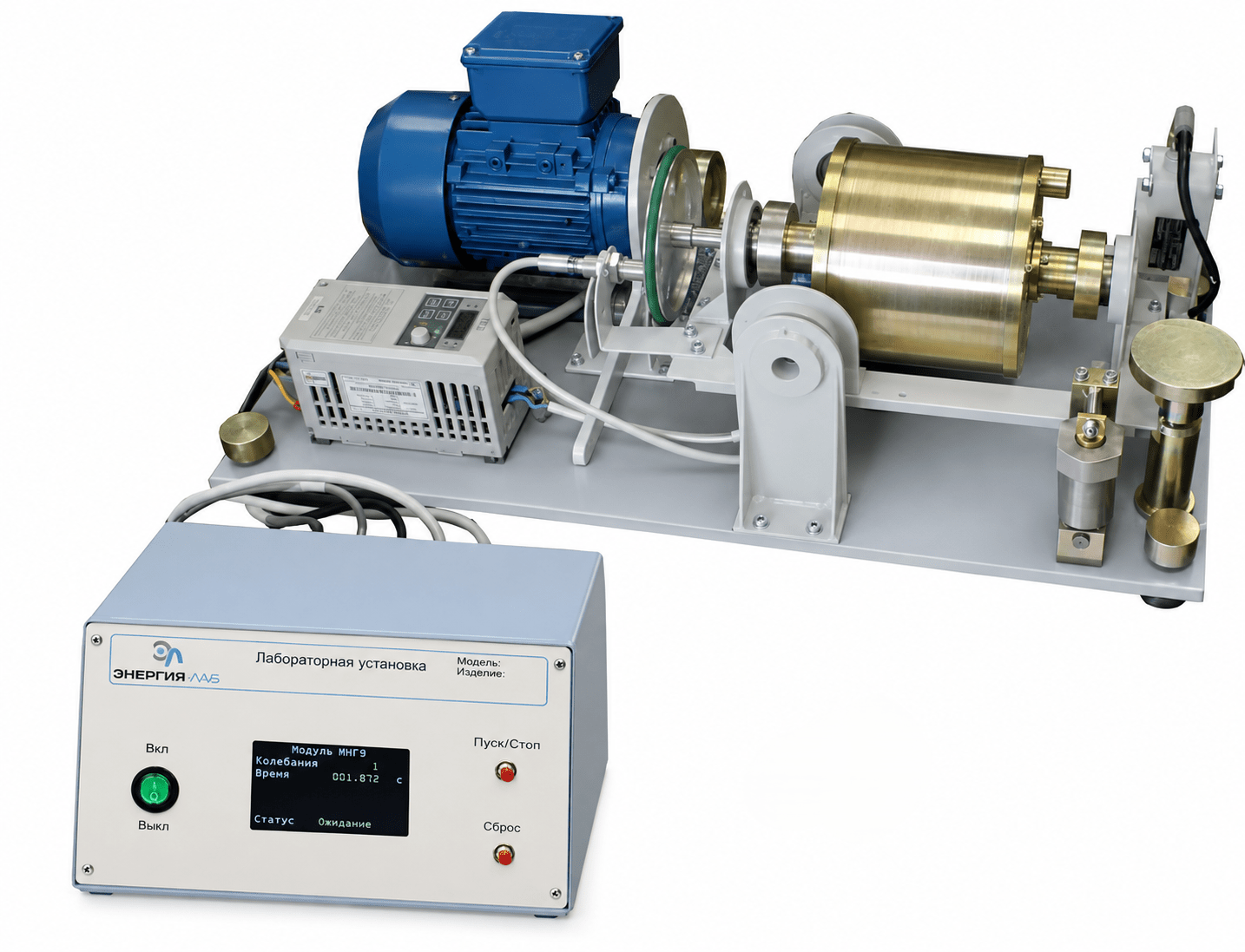

Установка предназначена для исследования простейших способов динамической балансировки ротора, определения неуравновешенности вращающихся звеньев и устранения дисбаланса ротора с помощью корректирующих масс. Установка представляет собой экспериментальную модель балансировочного станка, и состоять из рамки с закрепленным на ней балансируемым ротором на двух подшипниковых опорах.
Для установки используется блок управления. Рамка закреплена на плите-основании на трех опорах, две из которых представляют собой шарнир на шарикоподшипниках, а третья — опору на пружине сжатия. На каждом торце ротора могут быть закреплены: один груз, создающий предварительный дисбаланс, и по два корректирующих. Разгон ротора осуществляется электродвигателем, питание которого должно осуществляться через блок управления от сети переменного тока напряжением 220 В. Частота вращения вала электродвигателя должна плавно регулироваться соответствующим регулятором на лицевой панели блока управления. Регулятор оснащен выключателем, обеспечивающим полное обесточивание электродвигателя. Частота вращения ротора должна измеряться индуктивным датчиком. Амплитуда колебаний пружинной опоры ротора должна определяться сигналом датчика амплитуды.
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Информацию о лабораторных работах можете узнать у менеджеров.
1. Учебно-лабораторный стенд «Динамическая балансировка ротора» – (1 шт.);
2. Кабель питания – (1 шт.);
3. Паспорт – (1 шт.);
4. Методические рекомендации – (1 шт.).
