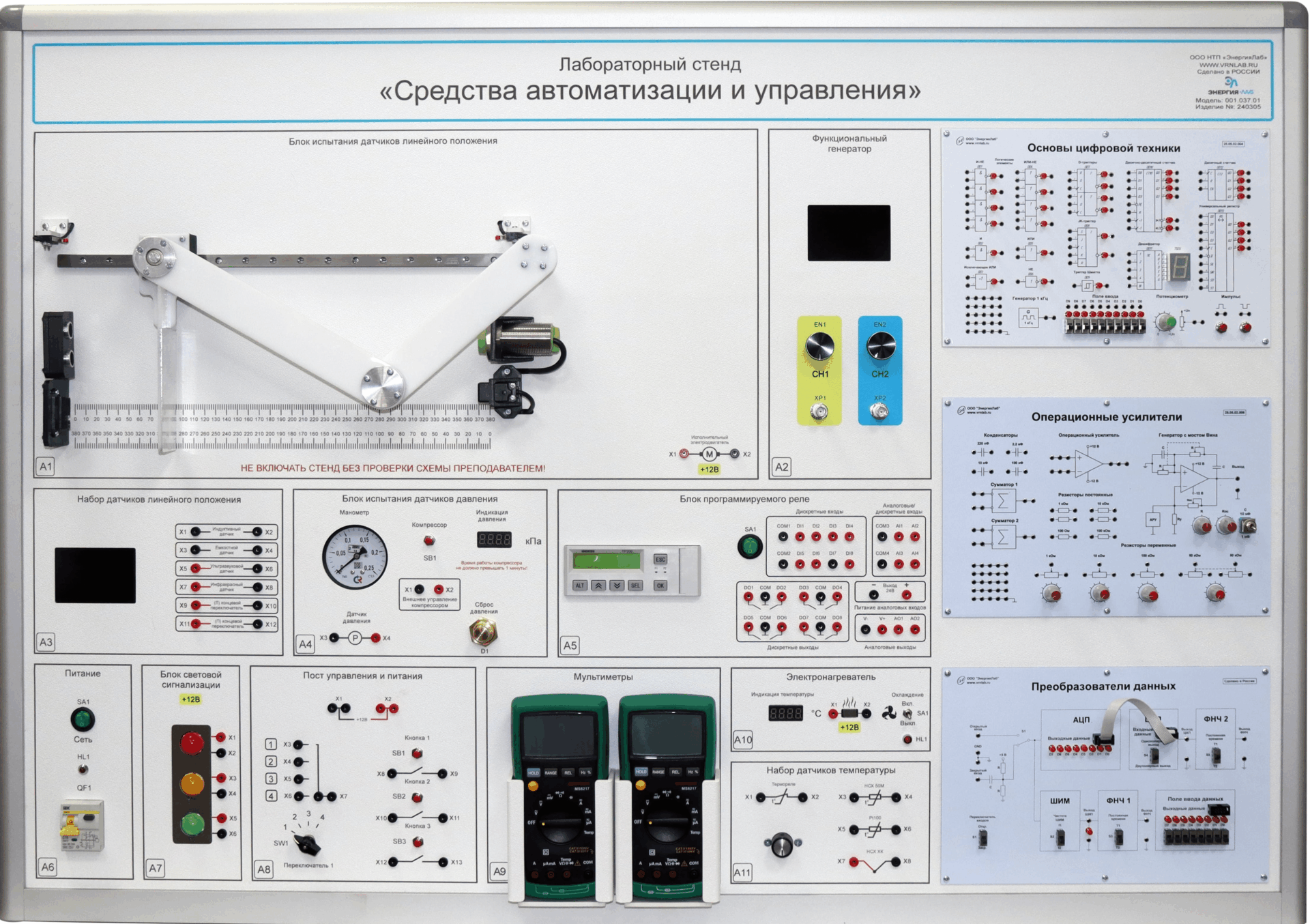

Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению промышленных датчиков, логических элементов, аналоговых и аналого-цифровых устройства, программируемого реле и автоматических систем. В учебном стенде исследуются:
1. Датчики:
• Бесконтактные датчики-выключатели.
• Аналоговые датчики положения.
• Датчик давления.
• Датчики температуры.
2. Логические элементы:
• Базовые логические элементы.
• Триггеры и делители частоты.
• Регистры и счетчики.
• Дешифраторы.
3. Аналоговые и аналого-цифровые устройства:
• Операционный усилитель и различные схемы на его основе.
• Цифро-аналоговый и аналого-цифровой преобразователи.
4. Программируемое реле на базе ОВЕН ПР-200.
5. Автоматические системы:
• Контроля температуры.
• Регулирования температуры.
• Контроля давления.
• Регулирования давления.
• Управления электродвигателем.
• Управления светофором.
Для выполнения лабораторно-практических работ используется набор модулей обеспечивающих функционирование исследуемых устройств.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Датчики.
- Бесконтактные датчики-выключатели.
- Аналоговые датчики положения.
- Датчик давления.
- Датчики температуры.
- Цифровые устройства.
- Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
- Реализация логических функций в различных базисах
- ИсследованиеJK –триггера
- ИсследованиеD –триггера и делителя частоты
- Исследование универсального регистра
- Исследование двоичного счетчика
- Исследование дешифратора семисегментного цифрового индикатора
- Аналоговые и аналого-цифровые устройства.
- Операционные усилители.
- Инвертирующий усилитель.
- Неинвертирующий усилитель.
- Суммирующий усилитель.
- Дифференциальный усилитель.
- Исследование операционного усилителя в динамике.
- Цифроаналоговый преобразователь.
- Аналого-цифровой преобразователь.
- Операционные усилители.
- Программируемое реле.
- Изучение характеристик и особенностей программируемого реле.
- Особенности включения и программирования реле.
- Автоматические системы.
- Система автоматического контроля температуры.
- Система автоматического регулирования температуры.
- Система автоматического контроля давления.
- Система автоматического регулирования давления.
- Система автоматического управления электродвигателем.
- Система автоматического управления светофором.Технические характеристики стенда–в табличной форме
1. Лабораторный стенд «Средства автоматизации и управления» в сборе - 1 шт.
2. Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1 шт;
3. Паспорт–1 шт.
