Лабораторный комплекс «Волоконно-оптические системы передачи данных с временным и волновым уплотнением каналов». ВОЛС-3

Описание товара

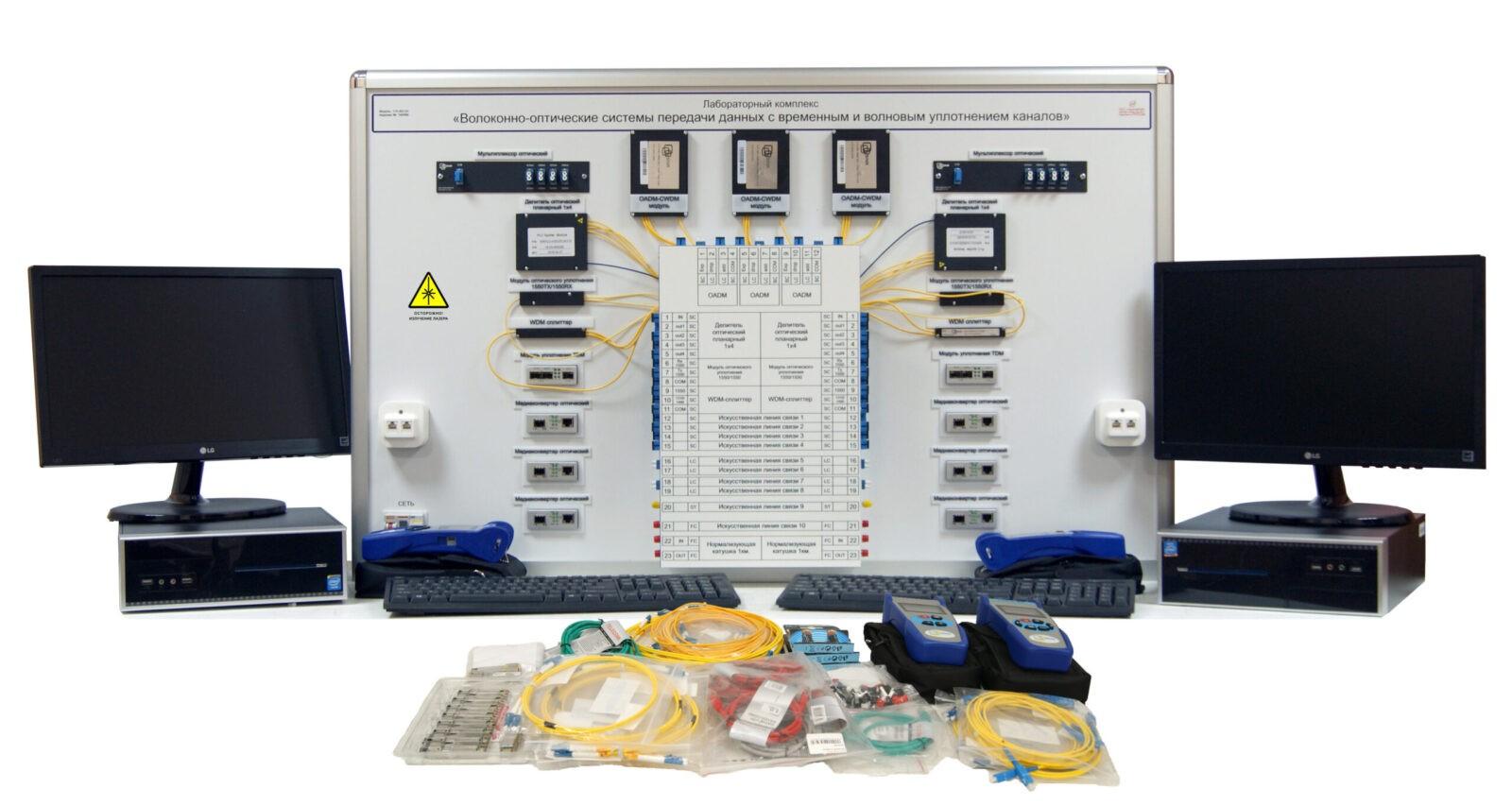

Лабораторный комплекс «Волоконно-оптические системы передачи данных с временным и волновым уплотнением каналов». ВОЛС-3 используется для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Преимущества

1. На персональных компьютерах установлена операционная система семейства Linux.
2. В состав учебного стенда входят 10 искусственных линий связи, имеющие затухание сигнала – 5 дБ, 10 дБ и содержат разъемы SC, LC, ST и FC.
3. В состав учебного стенда входят 2 нормализующих (компенсационных) катушки, которые применяются при исследовании качества волокон и соединений с помощью рефлектрометра (в состав комплекса не входит).
4. Дополнительно с учебным оборудованием может быть поставлен лабораторный стол.

Лабораторные работы

Тематика лабораторных работ:

1. Сети без уплотнения каналов.
2. Сети с WDM уплотнением на базе сплиттеров.
3. Сети с WDM уплотнением на базе делителя оптического.
4. Сети с CWDM уплотнением в топологии CWDM-CWDM.
5. Сети с CWDM уплотнением в топологии CWDM-OADM-OADM.
6. Сети с CWDM уплотнением в топологии CWDM-OADM-OADM-CWDM.
7. Сети с Rx/Tx уплотнением.
8. Сети с TDM уплотнением.
9. Сети с уплотнением TDM-CWDM.
10. Измерения затухания сигнала в пассивных компонентах ВОЛС поиск неисправностей.

Комплект поставки

1. Учебная лабораторная установка в сборе, включающая:
   • Катушка нормализующая LC/UPC-LC/UPC, SM 1000m - 2 шт.
   • Медиаконвертер оптический - 6 шт.
   • OADM модуль, 1310/1330, 1310/1330, 1550/1570 - 3 шт.
   • Модуль уплотнения TDM - 2 шт.
   • CWDM сплиттер 4-канальный - 2 шт.
   • Модуль оптического уплотнения TX/RX - 2 шт.
   • WDM сплиттер - 2 шт.
   • Двойная соединительная розетка LC-LC, SC-SC, FC-FC - не менее 30 шт.
   • Модуль SFP 2.5G WDM - 2 шт.
   • Модуль SFP с интерфейсом RJ45 - 2 шт.
   • Модуль оптический SFP 1Gbit - 8 шт.
   • Оптический шнур LC-LC/UPCSM 9/125 duplex 1 м - 8 шт.
2. ПЭВМ с двумя сетевыми интерфейсами 1GBit /клавиатура/мышь/монитор" - 2 шт.
3. Оптический шнур LC-LC/UPC SM 9/125 simplex 1 м - 30 шт.
4. Патч-корд UTP 5e - 12 шт.
5. Двойные розетки RJ45 - 2 шт.
6. Руководство по эксплуатации
7. Методические рекомендации по проведению лабораторных работ
8. Мультимедийная методика
9. Паспорт
