Типовой комплект учебного оборудования «Контрольно-измерительные приборы и автоматика», КИПиА-СК

Типовой комплект учебного оборудования «Контрольно-измерительные приборы и автоматика», КИПиА-СК
Модель: ЭЛБ-001.046.01
Узнать цену
Узнать о скидках
Спецификация
Задать вопрос
  • Исполнение: Стендовое
  • Версия: Компьютерная
  • Лабораторных: 20

Описание товара

Лабораторный стенд предназначен для обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины  связанные с изучением средств сбора информации и программированием промышленных средств автоматизации.

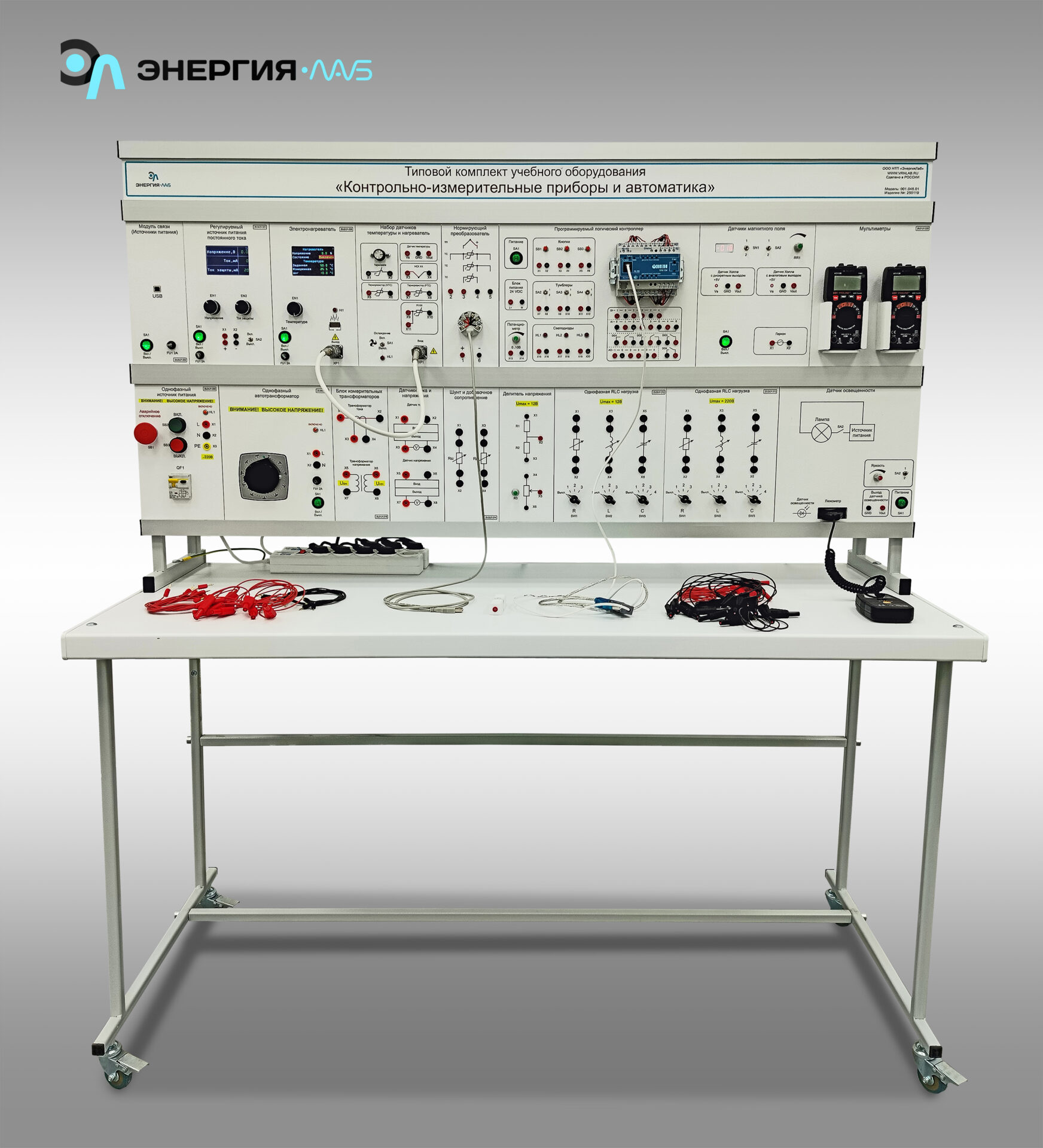

Комплект лабораторного оборудования «Контрольно-измерительные приборы и автоматика» выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

  1. Изучение датчиков тока и напряжения
    1. статические характеристики измерительного шунта;
    2. статические характеристики измерительного трансформатора тока;
    3. статические характеристики интегрального датчика тока;
    4. статические характеристики делителя напряжения;
    5. статические характеристики интегрального датчика напряжения;
    6. передаточные характеристики трансформатора напряжения;
  2. Изучение датчиков температуры
    1. экспериментальная градуировочная характеристика термопары;
    2. экспериментальные характеристики платинового терморезистора;
    3. экспериментальные характеристики полупроводникового терморезистора;
    4. экспериментальные характеристики интегрального датчика температуры;
    5. экспериментальные характеристики инфракрасного пирометра;
  3. Изучение датчиков магнитного поля
    1. экспериментальные характеристики аналогового датчика Холла;
    2. экспериментальные характеристики аналогового магниторезистора;
    3. дискретного датчика Холла;
    4. дискретного магниторезистора;
    5. герконового датчика;
  4. Изучение датчика освещенности.
  5. Изучение принципов работы нормирующих преобразователей
    1. параметрирование;
    2. интеграция в в систему управления на базе ПЛК или ПК.
  6. Изучение программируемого логического контроллера
    1. решение задач цикловой логики;
    2. основы работы с аналоговыми сигналами;

Комплект поставки

  1. Лабораторный стол
  2. Стойка для установки модулей
  3. Комплект соединительных проводов и сетевых шнуров
  4. Паспорт
  5. Мультимедийная методика
  6. Техническое описание оборудование
  7. Краткие теоретические сведения
  8. Руководство по выполнению базовых экспериментов
  9. Комплект модулей:

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...

Модуль «Электронагреватель» - 1 шт
Назначение Модуль «Электронагреватель» представляет собой модель электронагревателя. Технические особенности Модуль включает в себя электронагреватель, датчик температуры, вентилятор, и разъемы, предназначенные...

Модуль «Блок измерительных трансформаторов» - 1 шт
Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.

Модуль «Датчики тока и напряжения» - 1 шт
Модуль «Датчики тока и напряжения» предназначен для изучения датчиков тока и напряжения. Модуль содержит в своем составе набор датчиков тока...

Модуль «Шунт и добавочное сопротивление» - 1 шт
Модуль «Шунт и добавочное сопротивление» предназначен для проведения лабораторных работ.

Модуль «Датчики магнитного поля» - 1 шт

Модуль «Датчик освещенности» - 1 шт

Модуль «Нормирующий преобразователь» - 1 шт

Модуль «Программируемый логический контроллер» - 1 шт

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
