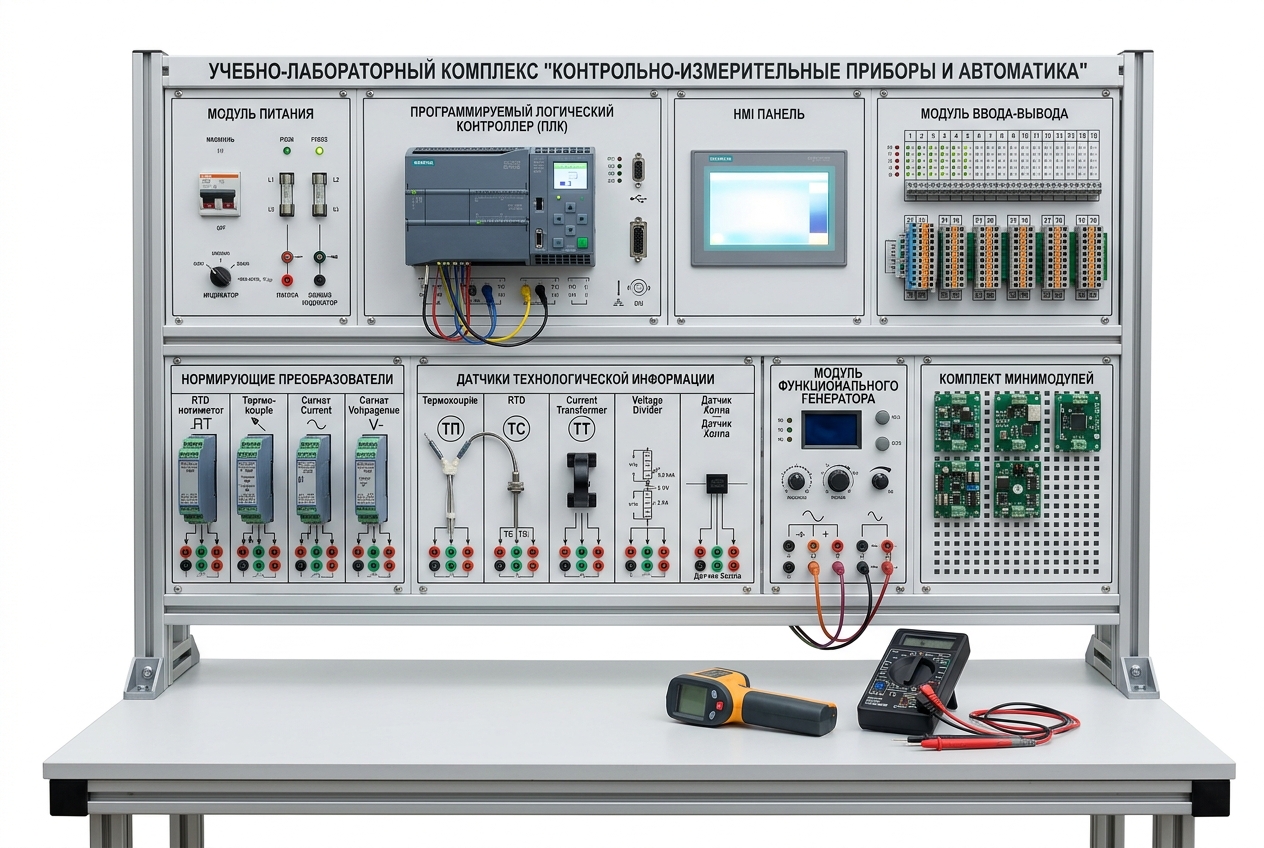

Комплект учебно-лабораторного оборудования «Контрольно-измерительные приборы и автоматика»
Предназначен для изучения средств сбора информации и программирования промышленных средств автоматизации.
Лабораторные эксперименты, проводимые на оборудовании, направлены на изучение датчиков технологической информации различного типа, принципов работы нормирующих преобразователей, программируемого логического контроллера, методов программирования SCADA-систем.
Комплект может использоваться как для обучения студентов, так и для повышения квалификации специалистов, что делает его универсальным инструментом для учебных заведений и предприятий.
Учебно-лабораторный стенд предназначен для практического изучения элементной базы: датчики тока, напряжения, температуры и магнитного поля, алгоритмов их взаимодействия с программируемыми контроллерами и построения замкнутых контуров управления. Принципов работы нормирующих преобразователей, программируемого логического контроллера, методов программирования SCADA-систем.
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Исследование характеристик термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления (РТ100/50).
- Градуировка и калибровка датчиков температуры с использованием мультиметра.
- Изучение принципа работы нормирующих преобразователей (настройка смещения нуля и диапазона измерения, преобразование сигнала в 4-20 мА или 0-10 В).
- Сравнительный анализ контактного (термопара/сопротивление) и бесконтактного (пирометр) методов измерения температуры.
- Исследование датчиков тока и напряжения при помощи функционального генератора и мультиметра.
- Изучение работы датчиков магнитного поля (датчиков Холла) и определение их зон срабатывания.
- Изучение архитектуры ПЛК, конфигурация модулей аналогового и дискретного ввода-вывода.
- Обработка аналоговых сигналов от нормирующих преобразователей в программе ПЛК (масштабирование, фильтрация).
- Реализация двухпозиционного (on/off) и ПИД-регулирования температуры в среде программирования ПЛК.
1. Комплект учебно-лабораторного оборудования "Промышленные датчики температуры".
2. Ноутбук.
3. Комплект мини-модулей
4. Модуль"Программируемый логический контроллер",
5. Модуль "Датчики технологической информации",
6. Модульввода-вывода, "Функциональный генератор",
7. Модуль нормирующих преобразователей,
8. Модуль питания.
9. Мультиметр.
10. Комплект соединительных проводов и кабелей.
11. Руководство по эксплуатации.
12. Методические рекомендации по выполнению лабораторных работ.
