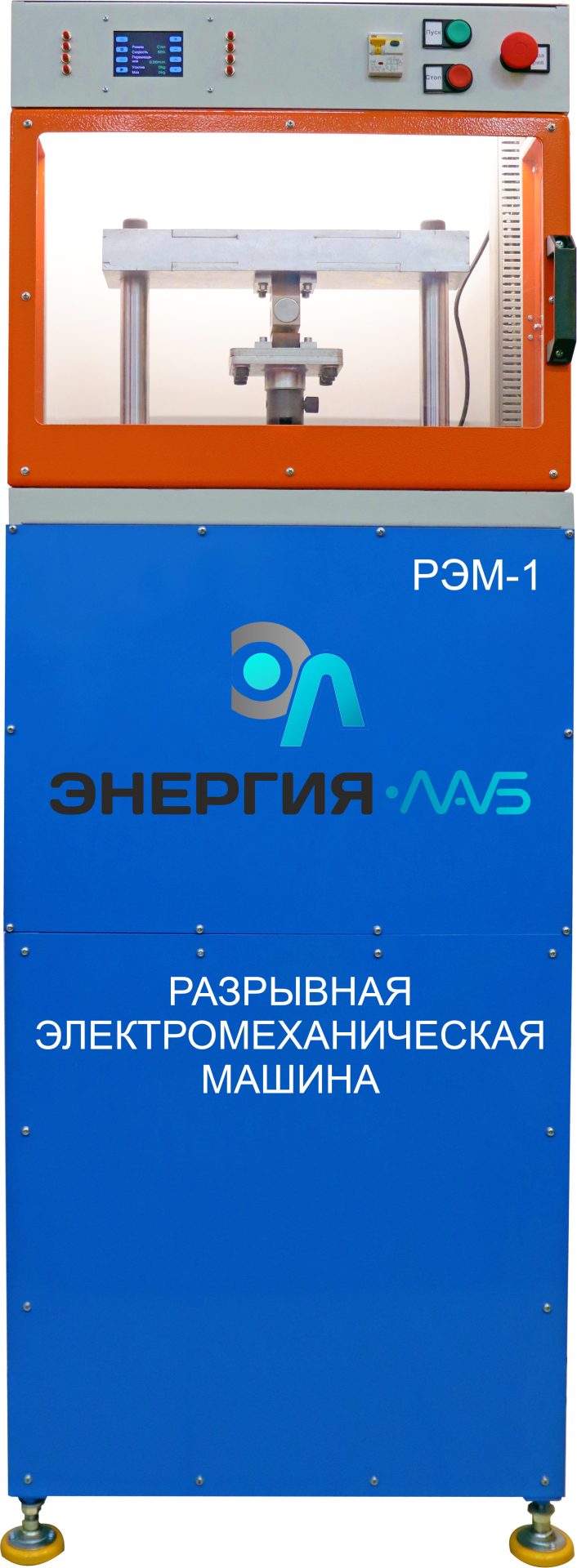

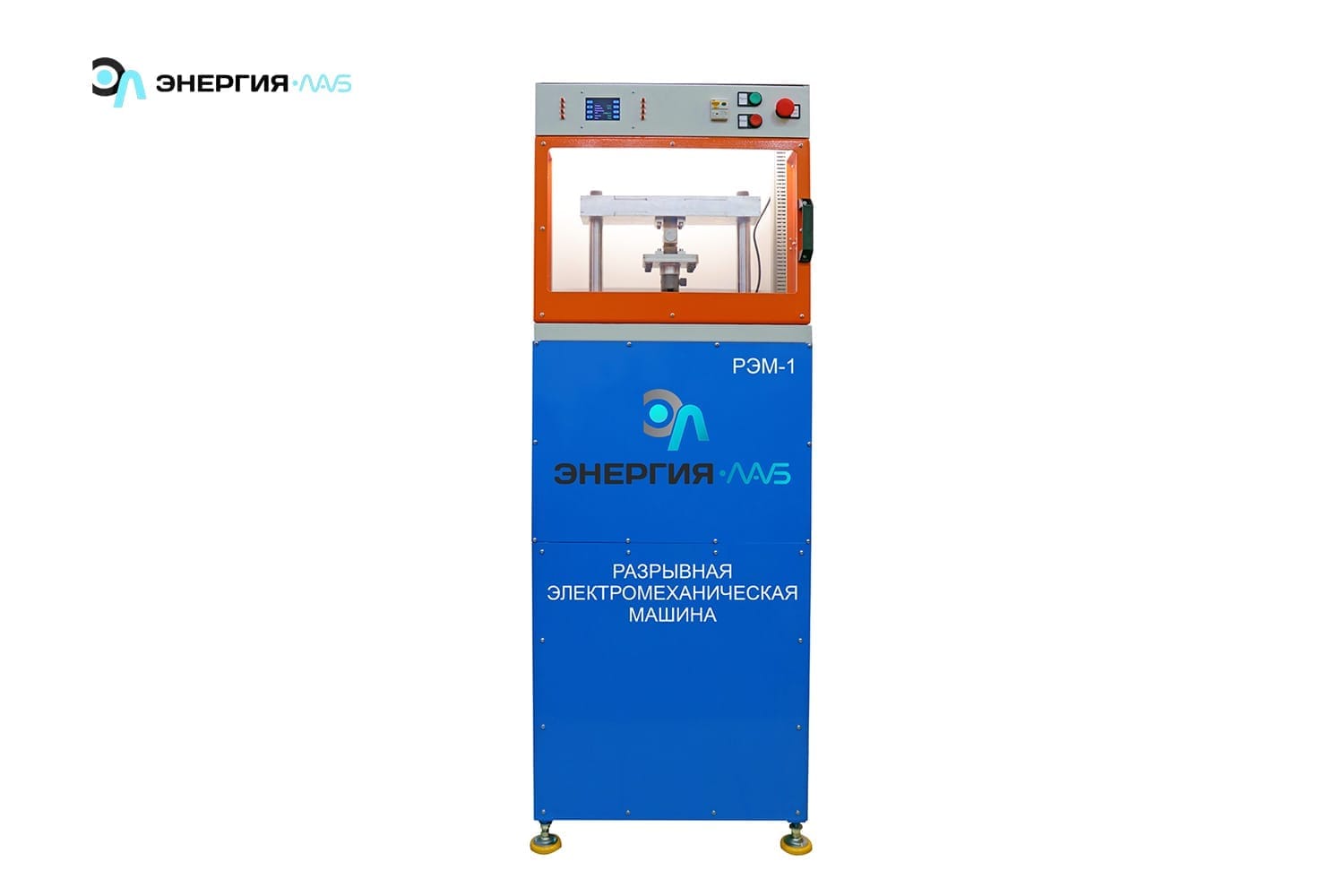

Комплект учебного оборудования «Разрывная электромеханическая машина РЭММ-1-3» должна быть предназначена для определения физико-механических свойств материалов в учебных заведениях.
Разрывная электромеханическая машина серии РЭММ-1-3 оптимизирована для испытаний на всем диапазоне нагрузок (от 0,02 Н до 30 кН).
Проведение спектра испытаний:
• Испытания на растяжение.
• Испытания на сжатие.
Простое управление с помощью пульта или ПК –для работы можно использовать пульт управления либо ПК с установленным ПО.
Быстрое начало измерений –автоматическая калибровка при запуске сэкономит ваше время (калибровка тензодатчика не требуется).
Удобство работы с любой оснасткой.
Технические требования
Комплект учебного оборудования «Разрывная электромеханическая машина РЭММ-1-3» должна бытьвыполнен в напольном исполнении: единый моноблок на виброопорах. Материал корпуса сталь с порошковой покраской.
Оборудование оснащено шаговым электроприводом, позволяющим обеспечить плавность и точность перемещения подвижной траверсы во всем диапазоне рабочих скоростей.
Измерение перемещения подвижной траверсы осуществляется оптической линейкой с точностью не ниже 0,01 мм.
Передача усилия на подвижную траверсу осуществляется посредствам шарико-винтовой пары.
Подсветка рабочей камеры осуществляется светодиодным светильником.
Предусмотрена возможность замены оснастки для проведения экспериментов.
За обработку данных с измерительных датчиков и управление электроприводом отвечает микропроцессорная система, котораяпостроена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 может составлять от 9600 до 115200 бод. Протокол обмена LCPE (LAB Communication protocol Engineering), это универсальный протокол позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Технические характеристики микропроцессорной системы:
1. ядро ARMCortex-M4F, частота до 180 МГц,
2. до 256 Кб оперативной памяти,
3. до 2 Мб флеш памяти,
4. напряжение питания от 5 до 15В.
5. поддержка дисплеев по интерфейсам 8080 и SPI.
6. 2 независимых интерфейса RS485.
7. 2 независимых интерфейса UART.
8. 4 канала 12bitАЦП.
9. 2 канала 12bitЦАП.
10. 2 SPI16bit.
11. 1 I2C.
12. интерфейс для отладки и прошивки микроконтроллера.
13. USB –OTG.
14. 26 пользовательских GPIO.
За вывод данных на лицевую панель отвечает цветной LCDTFT, дисплей диагональю 3,5 дюйма разрешением 320×480 пикселей.
Для связи с компьютером используется USB-Bразъем, с гальванической развязкой.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Нет.
1. Комплект учебного оборудования «Разрывная электромеханическая машина РЭММ-1-3» –(1 шт.);
2. Оснастка для проведения экспериментов по растяжению –(1 шт.);
3. Оснастка для проведения экспериментов по сжатию –(1 шт.);
4. КабельUSB-A –USB-B –(1 шт.);
5. Сетевой кабель питания –(1 шт.);
6. Образцы на растяжение алюминиевые –(10 шт.);
7. Образцы на растяжение Ст3 –(10 шт.);
8. Образцы на сжатие свинец –(10 шт.);
9. Паспорт –1 шт.
Паспорт –основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
10. Комплект программного обеспечения –1 шт.
Еще из категории

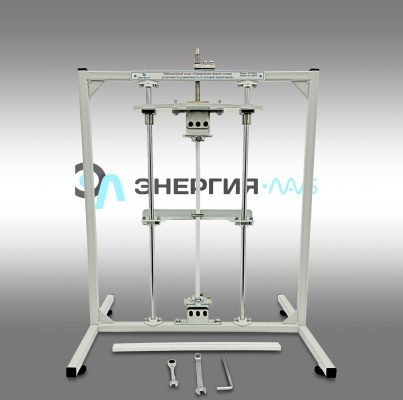

Лабораторный стенд «Определение формы потери устойчивости в зависимости от условий закрепления»

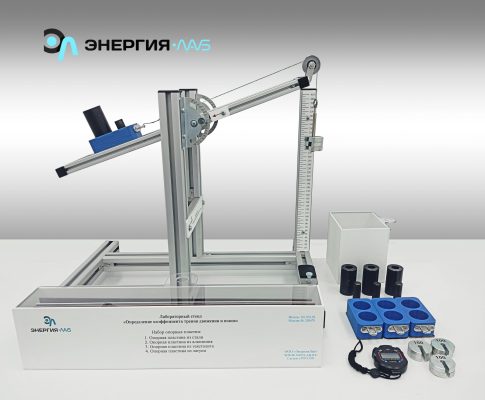

Учебная лабораторная установка «Определение коэффициента трения движения и покоя»

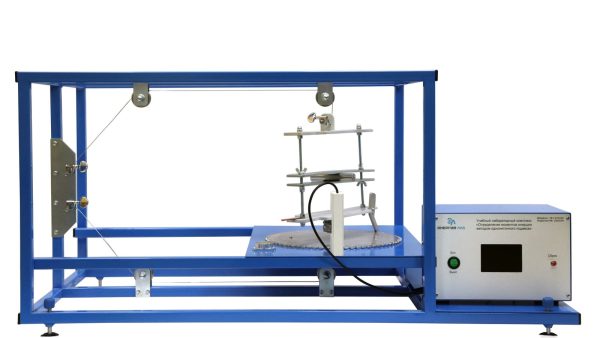

Учебный лабораторный комплекс «Определение моментов инерции методом однониточного подвеса»
