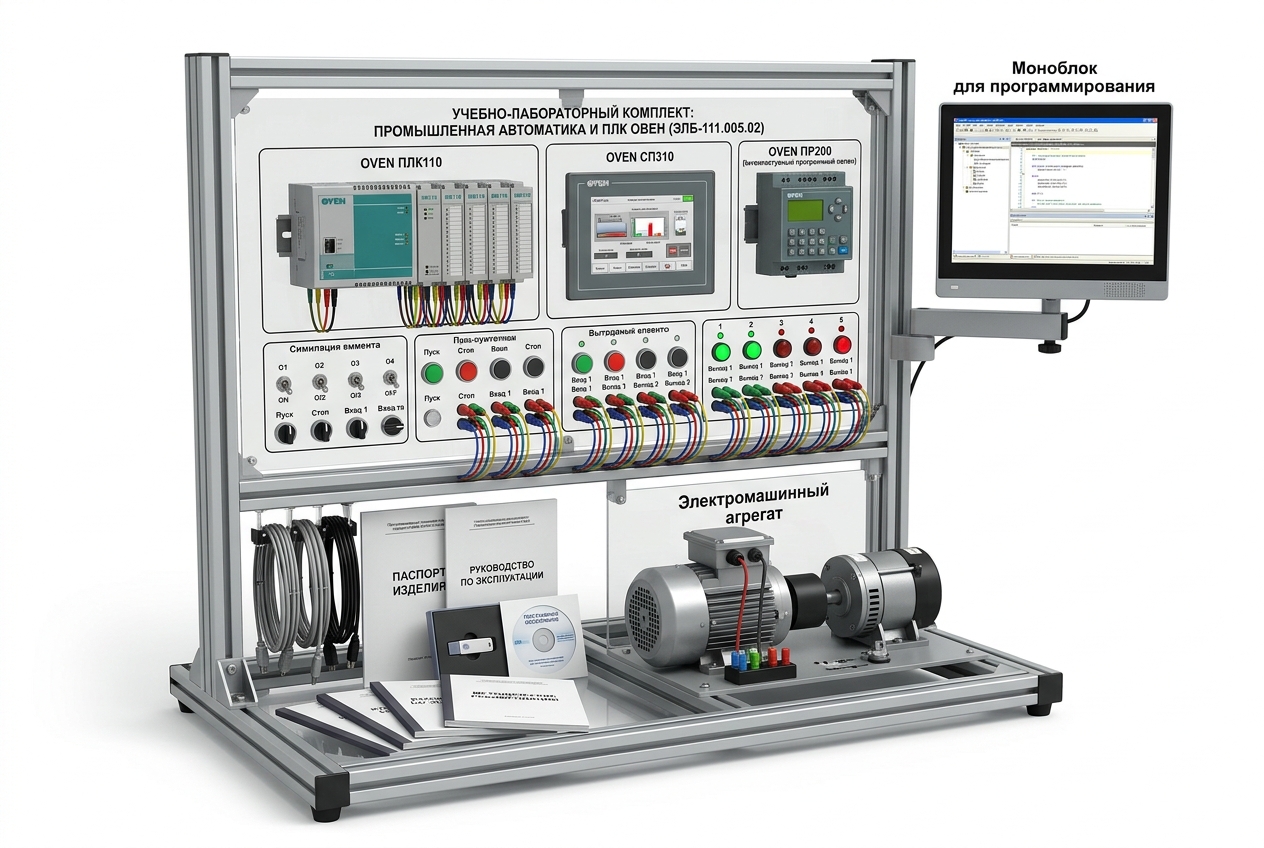

Комплект учебно-лабораторного оборудования «Промышленная автоматика и программируемый логический контроллер ОВЕН» выполнен в виде современного модульного комплекса, установленного на лабораторном столе с двухуровневой рамой и оснащенного моноблоком с предустановленным программным обеспечением виртуальной автоматизации.
Комплект позволяет студентам изучать принципы построения современных систем автоматизации, архитектуру и методы программирования промышленных контроллеров ОВЕН, а также алгоритмы настройки интеллектуальных программируемых реле и сенсорных панелей оператора. В ходе выполнения практических работ учащиеся осваивают конфигурирование модулей ввода-вывода, работу нормирующих преобразователей, настройку ПИД-регуляторов и управление преобразователями частоты. Наличие электромашинного агрегата, модулей имитации и модели отапливаемого помещения позволяет детально исследовать замкнутые контуры регулирования, отрабатывать навыки коммутации цепей и программировать сложные технологические сценарии как на физическом оборудовании, так и в специализированной виртуальной среде.
Комплект оборудования обеспечивает проведение лабораторных работ группой из 2-3 человек.
Учебно-лабораторный стенд предназначен для проведения занятий по автоматизации на базе контроллера ОВЕН. Комплекс позволяет студентам освоить программирование ПЛК и интеллектуального реле, настроить панель оператора, изучить работу ПИД-регулятора, преобразователя частоты и электромашинного агрегата на реальных и виртуальных моделях.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение технических характеристик и программирования интеллектуального реле.
- Изучение основ программирования и конфигурирования программируемого логического контроллера.
- Разработка алгоритмов логического управления и их реализация на базе промышленного контроллера.
- Изучение технических характеристик и настройки графической панели оператора.
- Разработка человеко-машинного интерфейса (HMI) и организация связи панели оператора с ПЛК.
- Проектирование экранов мониторинга и управления для распределенных систем автоматизации.
- Изучение технических характеристик и конфигурирования модулей ввода-вывода.
- Изучение технических характеристик и принципов работы нормирующих преобразователей.
- Изучение технических характеристик и настройка параметров ПИД-регулятора в замкнутом контуре.
- Изучение технических характеристик и программирование преобразователя частоты
- Изучение режимов работы и управления электромашинным агрегатом с помощью частотного преобразователя.
- Изучение технических характеристик и построение системы автоматического регулирования температуры на модели отапливаемого помещения.
- Изучение принципов коммутации и имитации аварийных режимов в цепях промышленной автоматики.
- Исследование комплексных систем автоматизации с применением программного комплекса виртуальной автоматизации.
1. Лабораторный стенд "Программируемый логический контроллер ОВЕН"
2. Электромашинный агрегат.
3. Моноблок.
4.Программный комплекс виртуальной автоматизации.
5. Программное обеспечение (на электронном носителе).
6. Лабораторный стол с двухуровневой рамой.
7. Комплект соединительных проводов и кабелей.
8. Паспорт изделия.
9. Руководство по эксплуатации.
10. Методические рекомендации по проведению лабораторных работ.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
