Лабораторный стенд «Основы газовой динамики и автоматического регулирования», ЭЛБ-171.017.05
- Исполнение: С ПО
Лабораторный стенд предназначен для проведения цикла лабораторно-практических занятий по основам газовой динамики и автоматического регулирования.

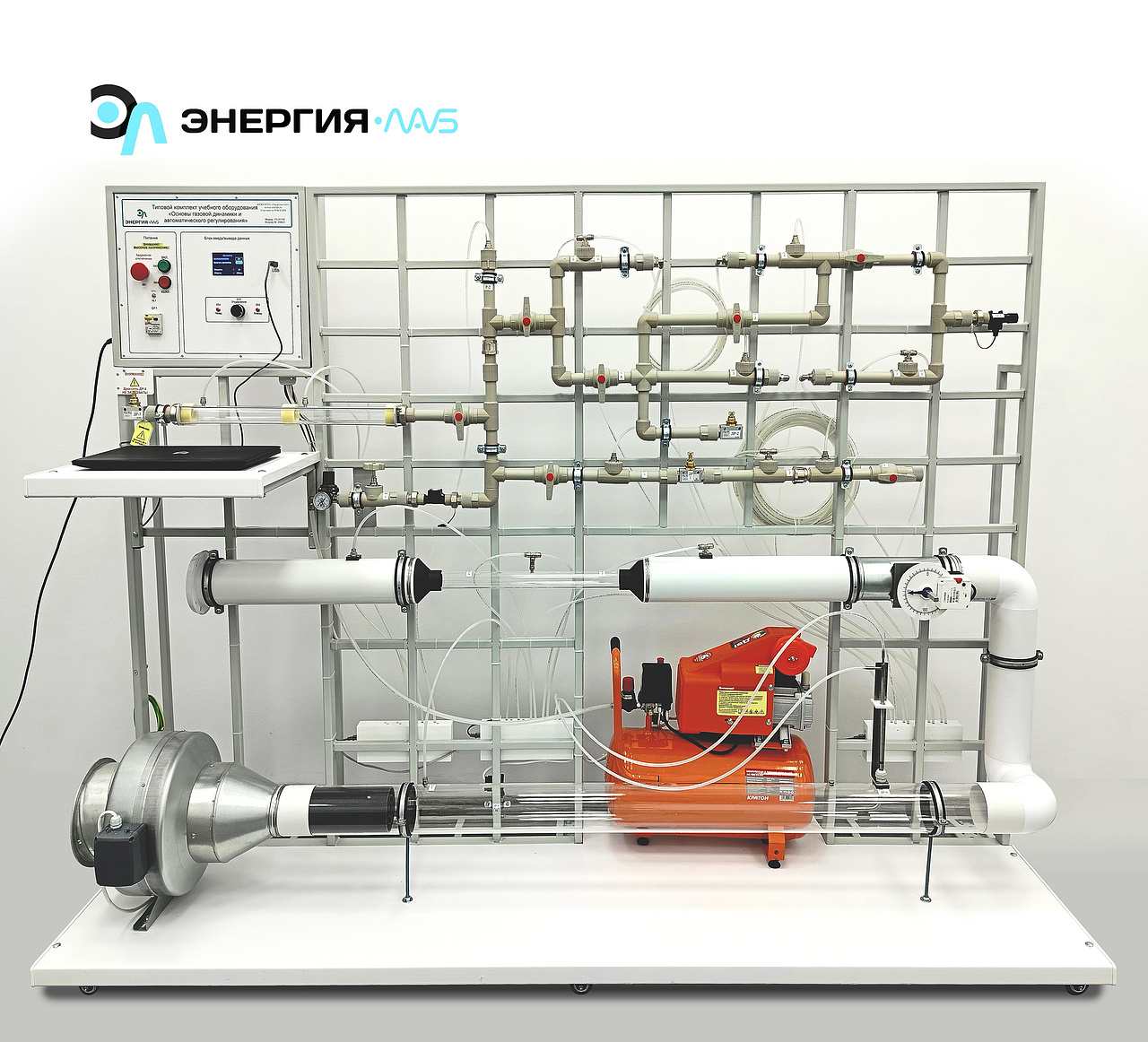

Стенд выполнен в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На раме стационарно смонтированы два участка: участок с высоким и участок с низким давлением.
Участок с низким давлением:
1. Входной участок, предназначенный для подачи воздуха в систему. Изменение расхода в системе производится задвижкой с электрическим пропорциональным приводом, регулировкой мощности вентилятора, анемостатом. В трубопроводе установлена трубка Пито-Прандля. Для уменьшения турбулентности в трубопроводе установлен выпрямитель потока, изготовленный из 9 ячеек трубчатого типа.
2. Участок для изучения закона сохранения энергии (иллюстрации уравнения Бернулли) при течении воздуха по трубопроводу переменного сечения.
3. Дроссель-клапан с электрическим пропорциональным приводом предназначен для регулирования расхода воздуха в системе, а также для изучения законов ПИД регулирования.
Участок с высоким давлением:
1. Участок для исследования потерь напора на местном сопротивлении –диафрагме и дросселе.
2. Участок для исследования истечения воздуха из ресивера.
3. Участок для исследования характеристик трубопровода при последовательном и параллельном их соединении.

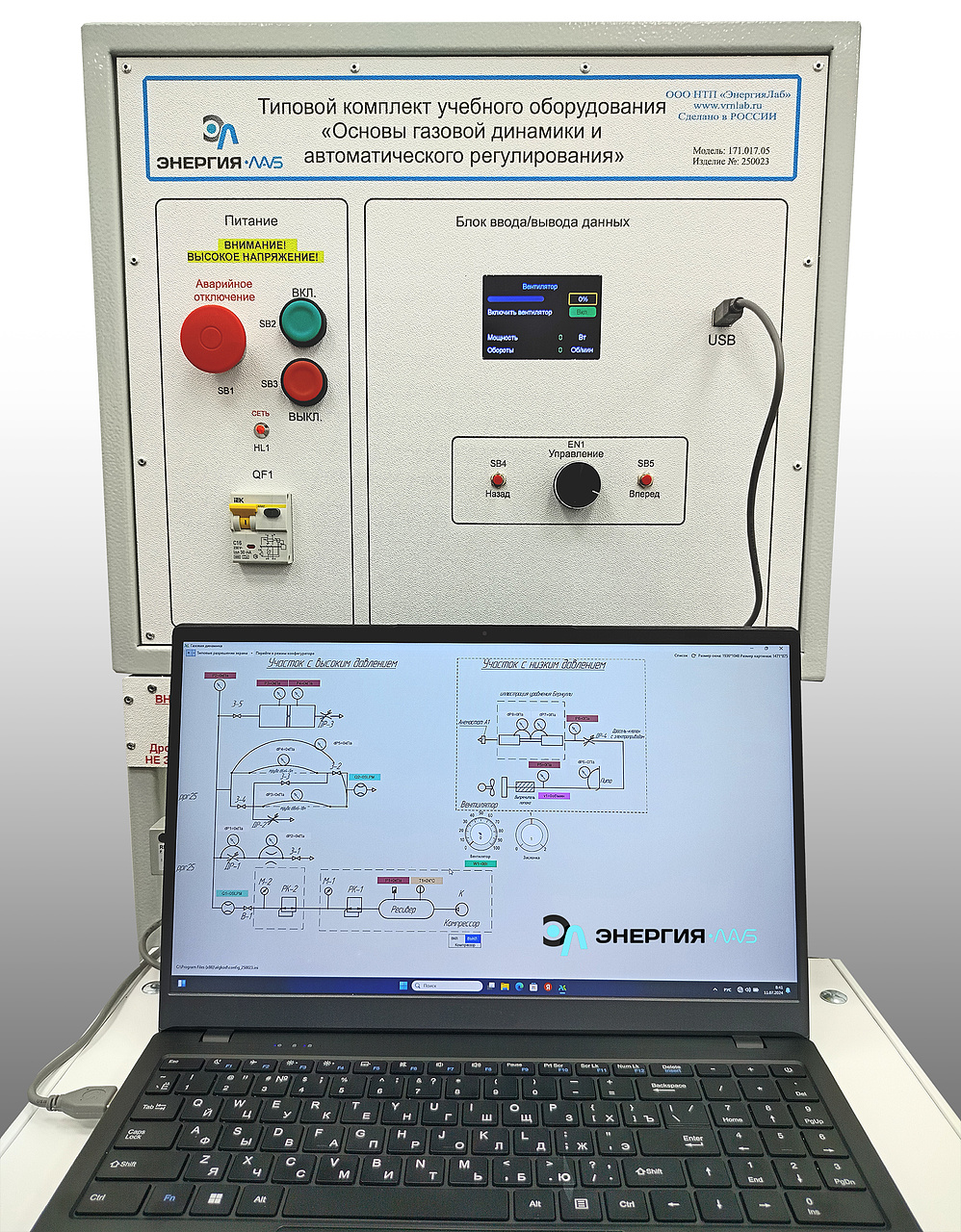

Датчики, установленные на стенде, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Изучение приборов и методов определения давления.
- Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
- Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
- Изучение способа определения расхода с использованием трубки Пито.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения
- Исследование потерь напора на местном сопротивлении –регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
- Всего 19 лабораторных работ.
Лабораторный стенд «Основы газовой динамики и автоматического регулирования» в сборе –1 шт.
Ноутбук –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
