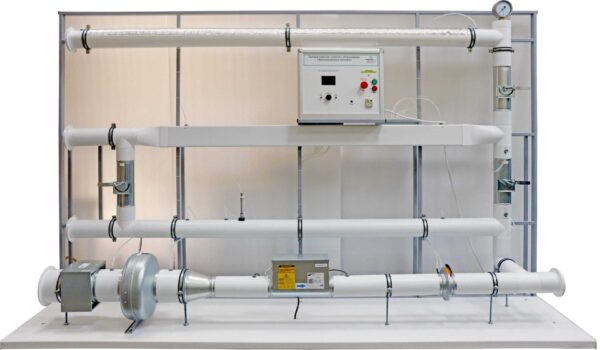

Типовой комплект учебного оборудования «Вентиляционные системы»

Описание товара

Типовой комплект учебного оборудования «Вентиляционные системы» предназначен для проведения 16 лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем: труб различной формы, заслонок, тройников и т.д.

Стенд позволяет задавать и определять температуру, давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.

Подогрев воздуха осуществляется канальным электрическим нагревателем и измеряется с помощью термоэлектрического преобразователя с вторичными прибором – индикатором.

Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний.

Система трубопроводов и задвижек обеспечивает соединение трубопроводов по различным схемам с уменьшением и увеличением гидравлического сопротивления потоку, т.е. последовательно и параллельно.

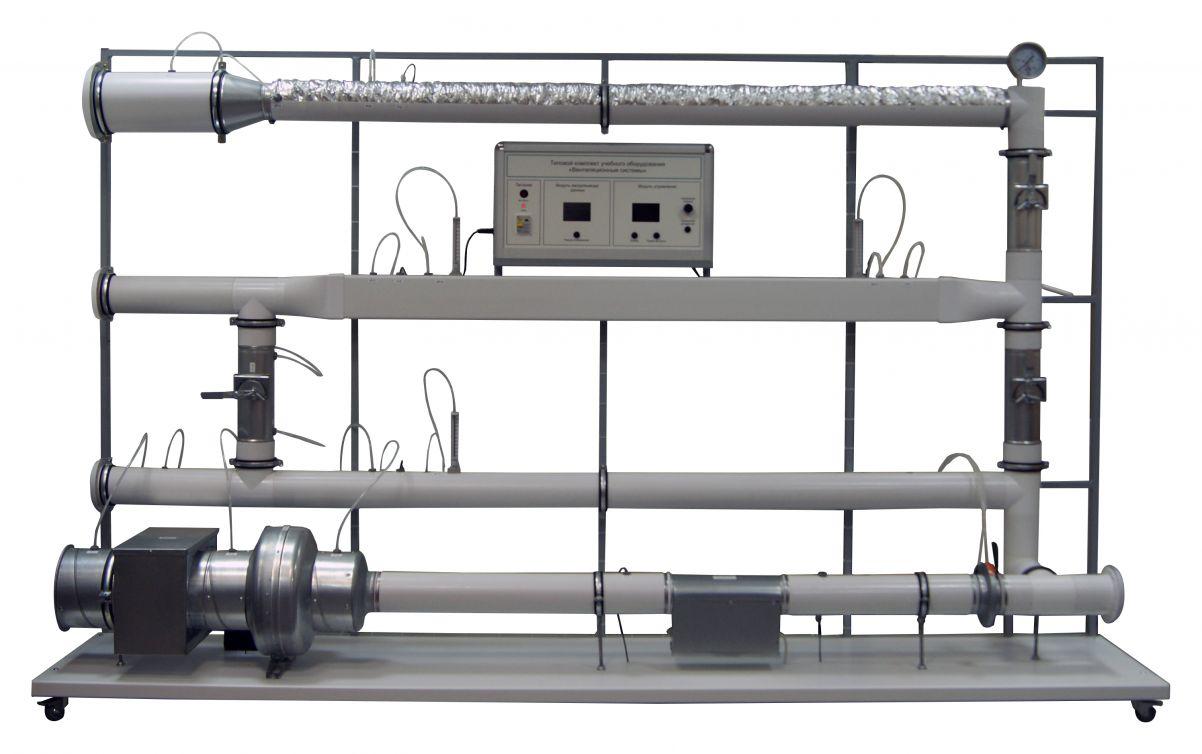

Стенд состоит из металлической рамы с полимерным покрытием, на которой смонтированы:

• вентилятор с устройством регулирования оборотов вентилятора, и их измерения;
• система трубопроводов: исследуемый трубопровод круглого сечения, прямоугольного сечения, гофрированный трубопровод, длина мерных участков 1 м;
• система измерения частоты вращения вентилятора;
• система нагрева воздуха;
• датчик температуры – 2 шт.
• дифференциальный датчик давления с аналоговым выходным сигналом по напряжению и цифровым отображением величины давления – 2 шт.;
• трубка Пито с возможностью регулировки их положения внутри исследуемого трубопровода;
• ирисовая диафрагма;
• регулируемые задвижки;
• фильтр-бокс;
• измеритель-регулятор для управления нагревом с дискретным выходом;
• измеритель-регулятор для управления нагревом с аналоговым выходом.

Лабораторные работы

1. Изучение приборов и методов определения давления
2. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости
3. Изучение способа измерения расхода по ирисовой диафрагме
4. Изучение характеристик вентилятора
5. Исследование характеристик круглого трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
6. Исследование характеристик прямоугольного трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
7. Исследование характеристик гофрированного трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
8. Исследование характеристик регулируемой заслонки: определение потерь давления и коэффициентов сопротивления
9. Исследование характеристик тройника
10. Исследование характеристик диффузора
11. Исследование характеристик сети при последовательном соединении трубопроводов
12. Исследование характеристик сети при параллельном соединении трубопроводов
13. Исследование характеристики фильтр-бокса.
14. Исследование предельной характеристики нагревателя
15. Дискретное управление нагревом.
16. Плавное управление нагревом.

Комплект поставки

1. Учебный стенд «Вентиляционные системы»
2. Методические рекомендации по выполнению лабораторных работ
3. Мультимедийная методика
4. Паспорт
5. Гарантийный талон

Технические характеристики

Напряжение питания, В 220
Частота питающей сети, Гц 50
Потребляемая мощность, кВт 2,0
Подача вентилятора (расход) при давлении на выходе 100 Па, м3/с 0,25
Максимальное давление на выходе запертого вентилятора, Па 500
Габаритные размеры, мм

Длина 2800
Ширина 620
Высота 1750

Масса, кг 70
