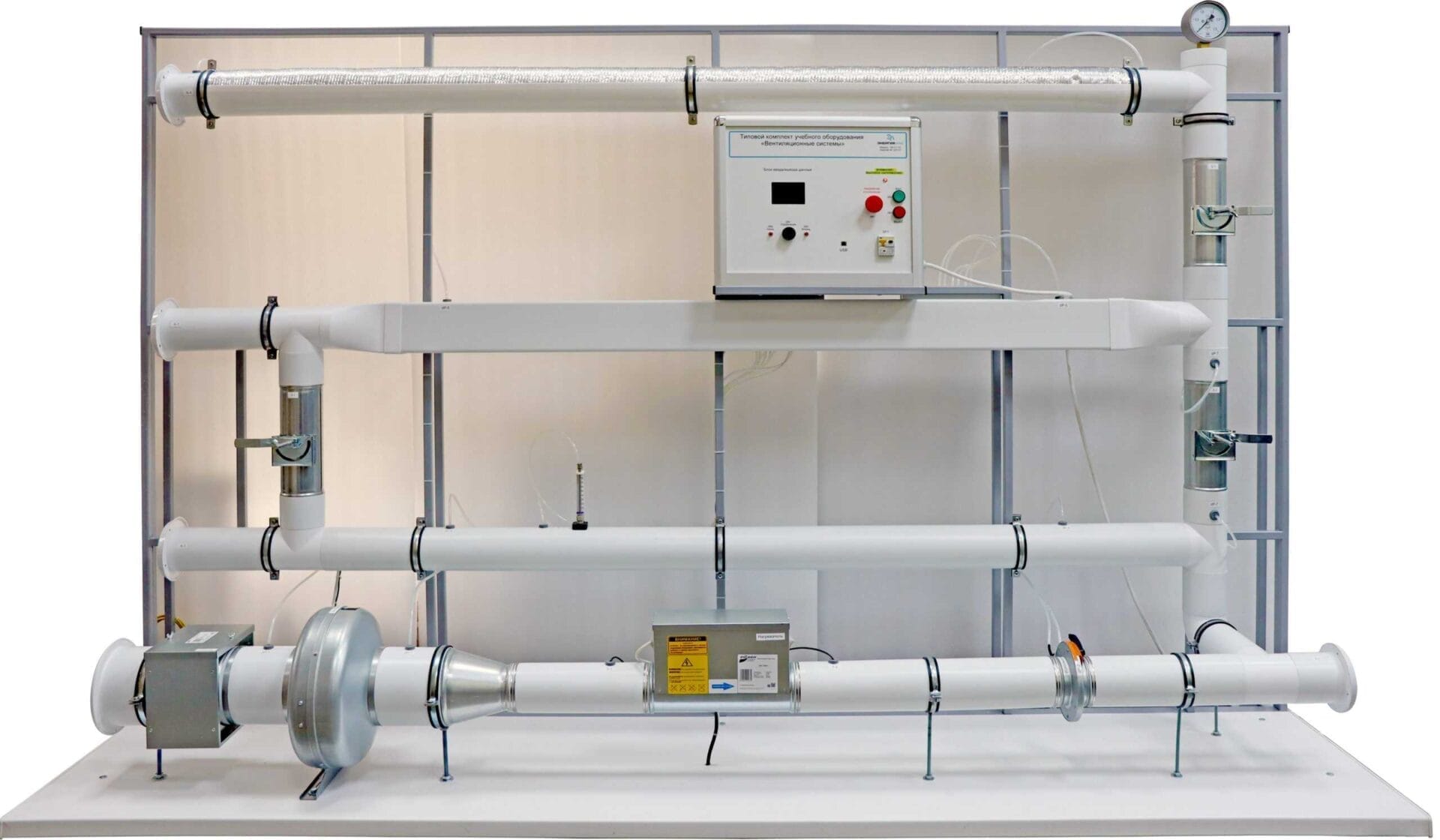

Типовой комплект учебного оборудования «Вентиляционные системы», версия 9

Описание товара

Учебно лабораторный стенд «Вентиляционные системы» предназначен для проведения экспериментальных 9 лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления каналов различной формы.

Информационно-измерительная система стенда позволяет: определять расход, температуру и давление воздуха в разных точках системы.

Стенд выполнен в напольном, моноблочном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием на обрезиненных колесах с тормозными механизмами.

На раме стационарно смонтированы:

• микропроцессорная система (блок управления);
• нагреватель канальный;
• вентилятор;
• регулируемые задвижки;
• фильтр;
• гофрированный трубопровод;
• трубопровод прямоугольного сечения 60х120 мм;
• трубопровод круглого сечения диаметром 100 мм;
• датчики давления;
• датчики температуры;
• трубки Пито с возможностью регулировки их положения внутри исследуемых трубопроводов.
• ирисовый клапан.

Преимущества

• Лабораторный стенд «Вентиляционные системы» соответствует ГОСТ 12.4.113-82 и имеет сертификат, паспорт, руководство по эксплуатации, укомплектован всеми необходимыми для установки и эксплуатации компонентами и соответствует техническим характеристикам, требованиям, заявленным в техническом задании.
• Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
• Исполнитель поставляет в указанные сроки лабораторный стенд, производит его пуско-наладку, обеспечивает работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного
  требования.
• Учебное оборудование соответствует действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная
  сертификация с документальным подтверждением.
• Учебное оборудование соответствует действующим стандартам и нормам по пожарной безопасности:
  • Федеральный закон от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности»;
  • НПБ-247-97 «Электронные изделия. Требования пожарной безопасности. Методы испытаний»;
• Учебное оборудование соответствует действующим стандартам и нормам по электробезопасности:
  • ГОСТ Р.12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
  • ПУЭ-7 «Правила эксплуатации электроустановок».
• Учебное оборудование соответствует электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.

Лабораторные работы

1. Изучение приборов и методов определения давления.
2. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
3. Определение расхода по ирисовой диафрагме.
4. Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
5. Исследование потерь напора на местном сопротивлении - регулируемой задвижке. Определение коэффициента сопротивления задвижки.
6. Исследование характеристик сети при последовательном соединении трубопроводов.
7. Исследование характеристик сети при параллельном соединении трубопроводов.
8. Измерение теплотехнических параметров.
9. Исследование характеристик вентилятора.

Комплект поставки

1. Учебно-лабораторный стенд «Вентиляционные системы» в сборе
2. Паспорт
3. Гарантийный талон
4. Мультимедийная методика
5. Методические материалы
6. Техническое описание
