Комплект лабораторного оборудования «Электрические машины и электропривод»

Описание товара

Комплект лабораторного оборудования «Электрические машины и электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

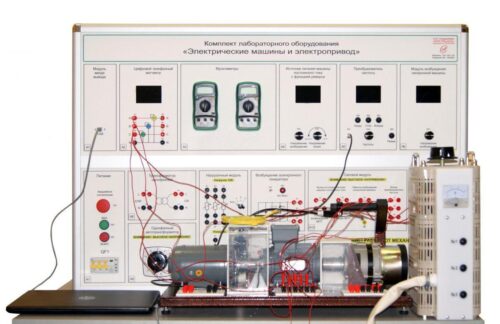

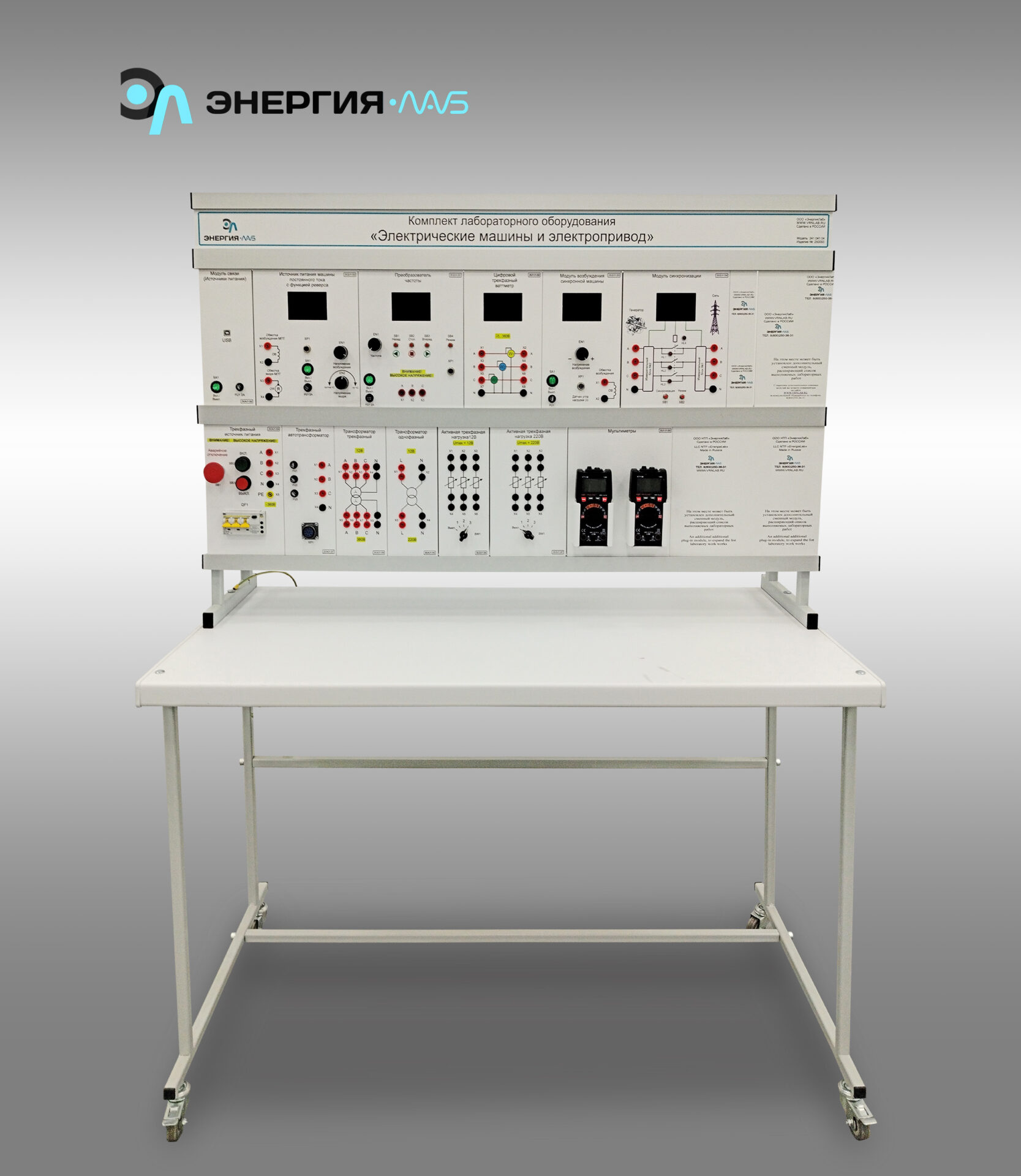

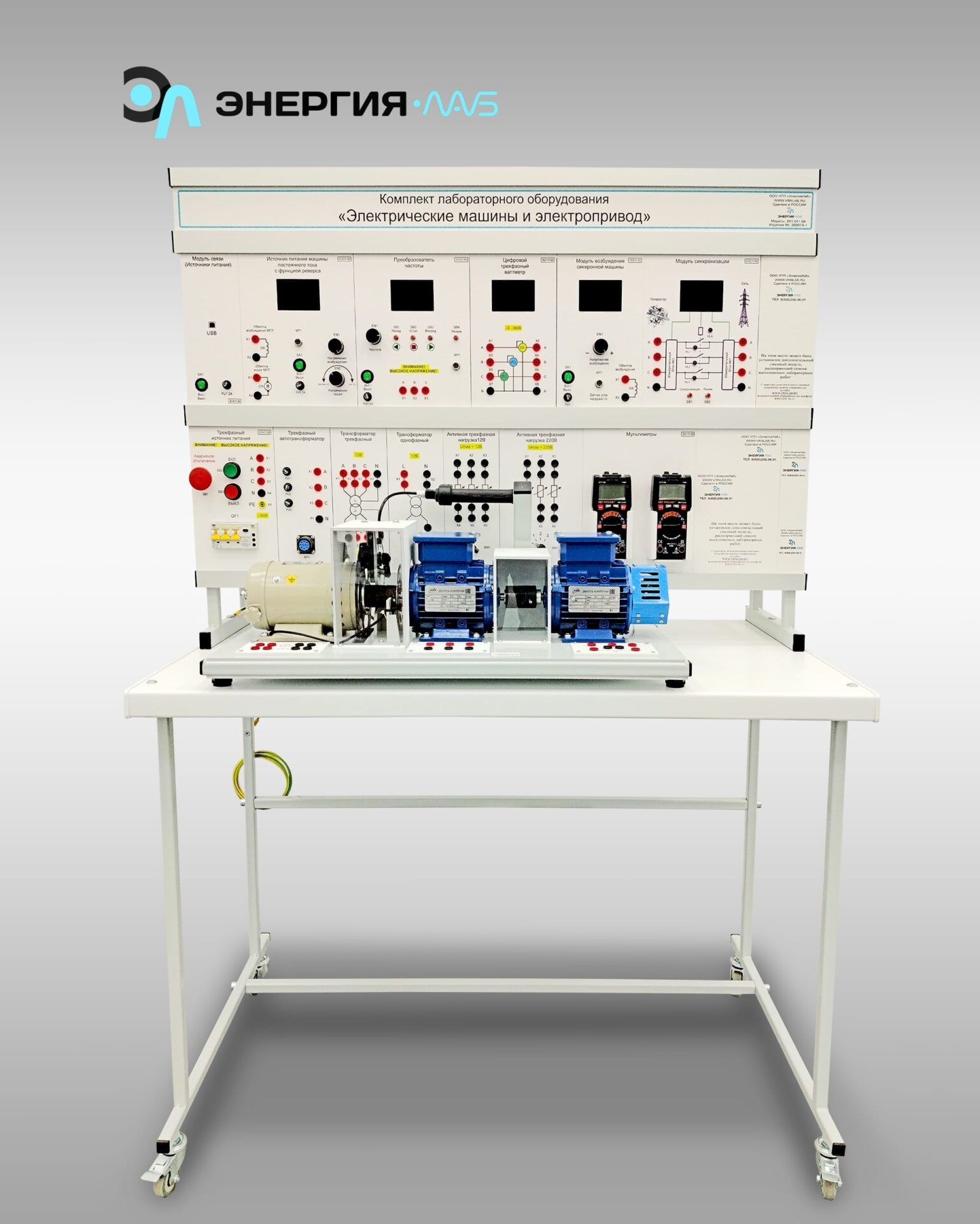

Комплект лабораторного оборудования «Электрические машины и электропривод» выполнен в стендовом исполнении: тематический моноблок и электромашинный агрегат установлены на собственном лабораторном столе.

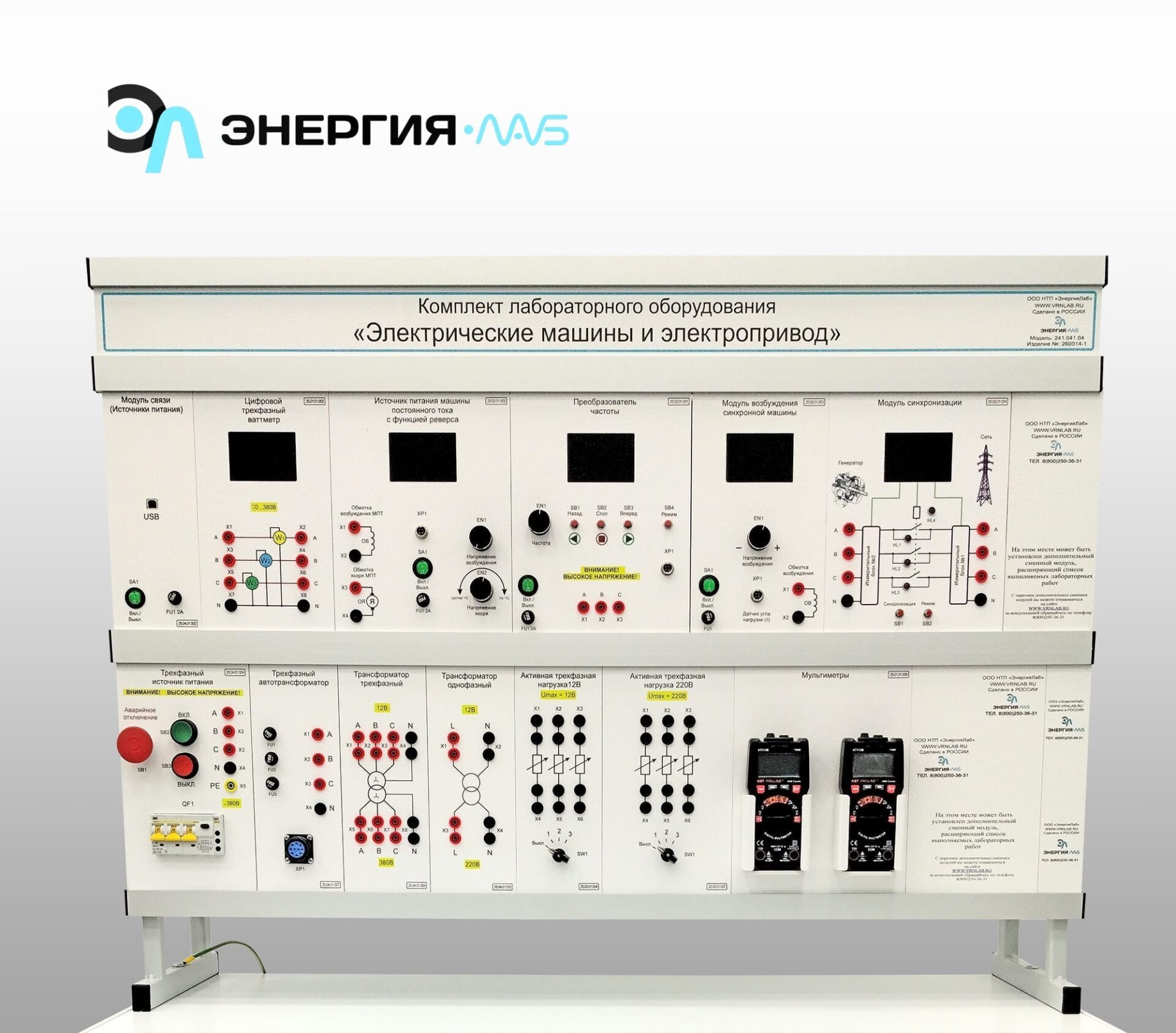

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

Трансформаторы

1. Определение коэффициента трансформации двухобмоточного трансформатора.
2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
4. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
5. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.

Генераторы постоянного тока

1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.

Двигатели постоянного тока

1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
3. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
4. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.
5. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
6. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
7. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.
8. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.

Трехфазные асинхронные двигатели

1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
3. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
5. Снятие механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
6. Снятие электромеханической характеристики n=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
7. Снятие рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.

Трехфазные синхронные генераторы.

1. Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
2. Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора.
3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If)характеристик трехфазного синхронного генератора.
4. Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
5. Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
6. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
7. Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.

Трехфазные синхронные двигатели.

1. Пуск в ход трехфазного синхронного двигателя.
2. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
3. Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя.

Электропривода постоянного тока.

1. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока независимого возбуждения».
2. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока параллельного возбуждения».
3. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока независимого возбуждения».
4. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока параллельного возбуждения».

Электропривода переменного тока.

1. Электропривод разомкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
2. Электропривод замкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей

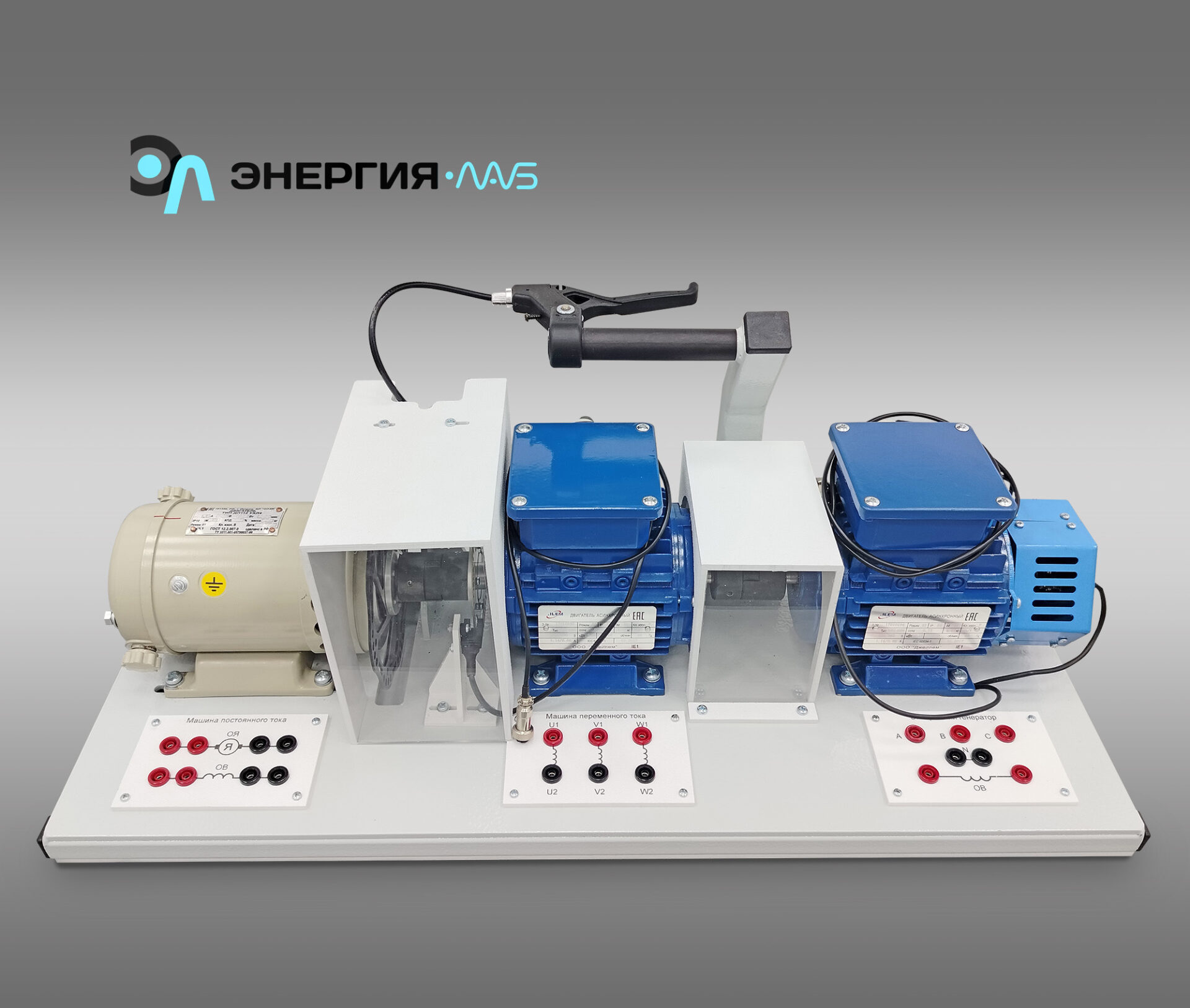

3. Электромашинный агрегат
4. Набор аксессуаров и документов
   1. Ноутбук
   2. Комплект соединительных проводов и сетевых шнуров
   3. Паспорт
   4. Мультимедийная методика
   5. Комплект программного обеспечения
      1. Программный комплекс
   6. Комплект технической документации
      1. Техническое описание оборудование
      2. Краткие теоретические сведения
      3. Руководство по выполнению базовых экспериментов
5. Комплект модулей
   1. Модуль «Трехфазный источник питания» - 1 шт
   2. Модуль «Модуль связи (Источники питания)» - 1 шт

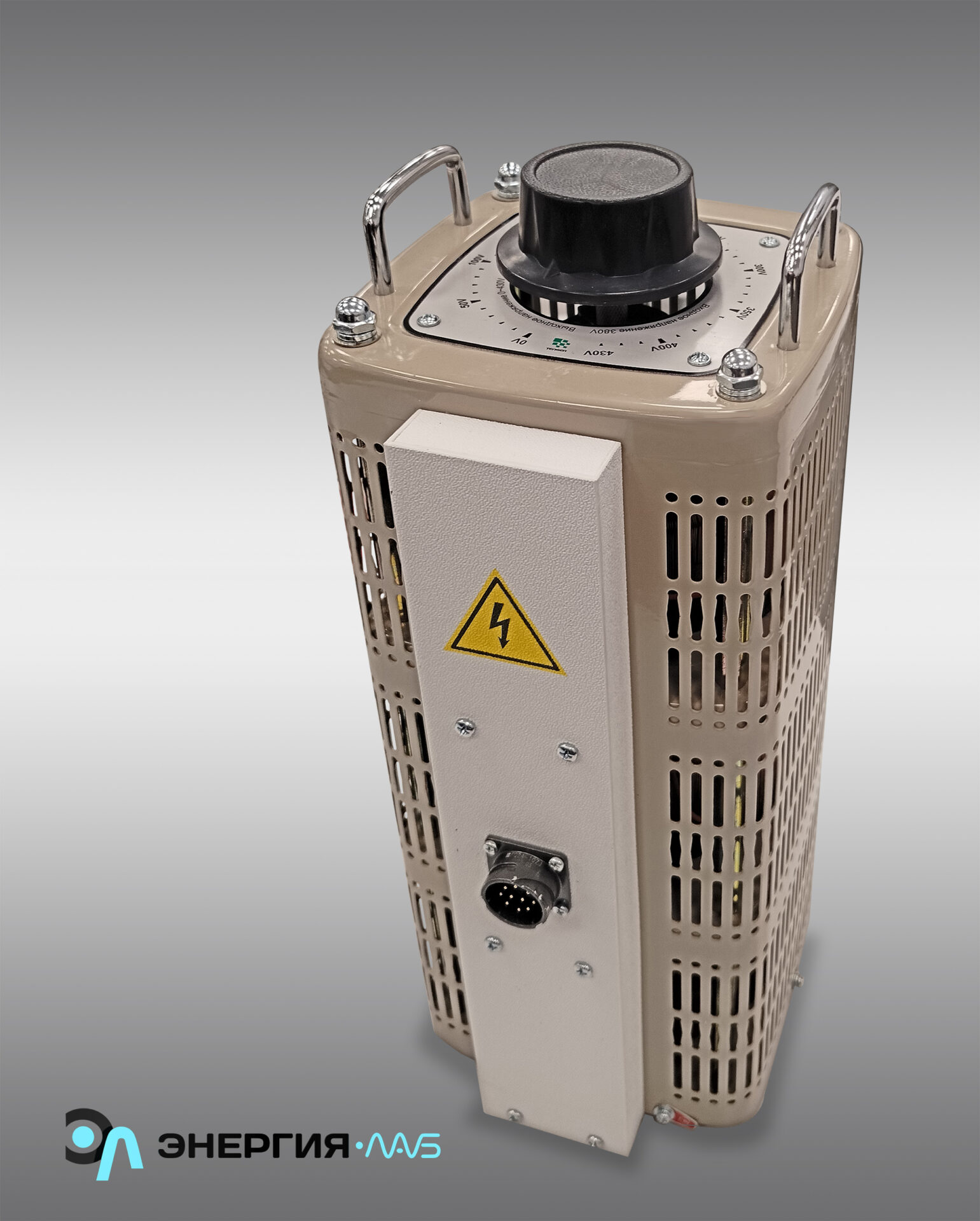

   3. Модуль «Трехфазный автотрансформатор» - 1 шт
   4. Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
   5. Модуль «Преобразователь частоты» - 1 шт
   6. Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
   7. Модуль «Трансформатор трехфазный» - 1 шт
   8. Модуль «Трансформатор однофазный» - 1 шт
   9. Модуль «Мультиметры» - 1 шт
   10. Модуль «Активная трехфазная нагрузка 12В» - 1 шт
   11. Модуль «Активная трехфазная нагрузка 220В» - 1 шт
   12. Модуль «Модуль возбуждения синхронной машины» - 1 шт
   13. Модуль «Модуль синхронизации» - 1 шт

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Количество человек, которое одновременно и активно работают на комплекте 2
