Описание товара

Стенд лабораторный предназначен для изучения особенностей конструкции, эксплуатации, технического обслуживания и ремонта двигателей Д-245.

В основу стенда положен дизельный двигатель типа Д-245 экологического класса ЕВРО-3 с топливной системой типа «Common Rail» с электронным блоком управления EDC7UC31.

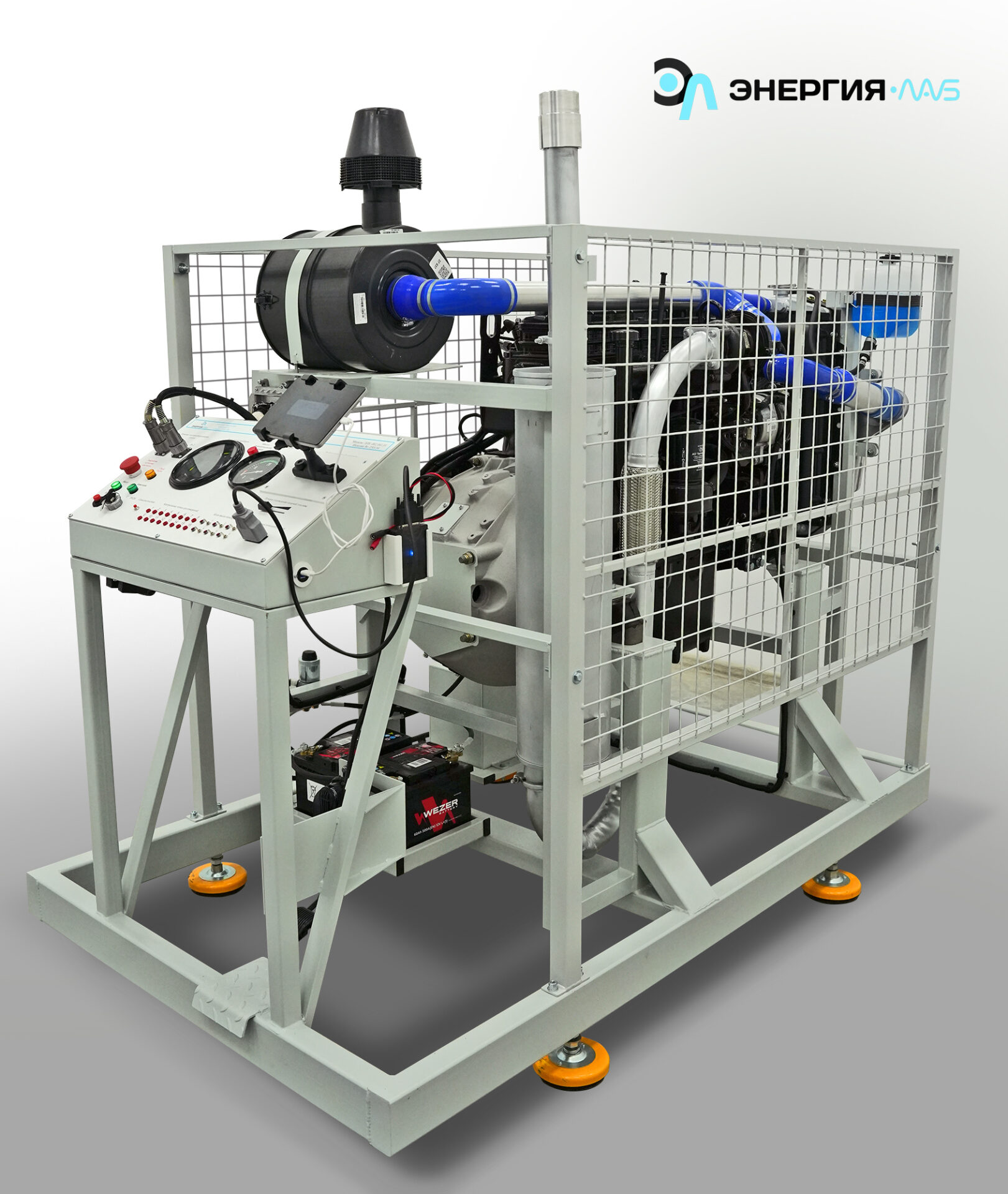

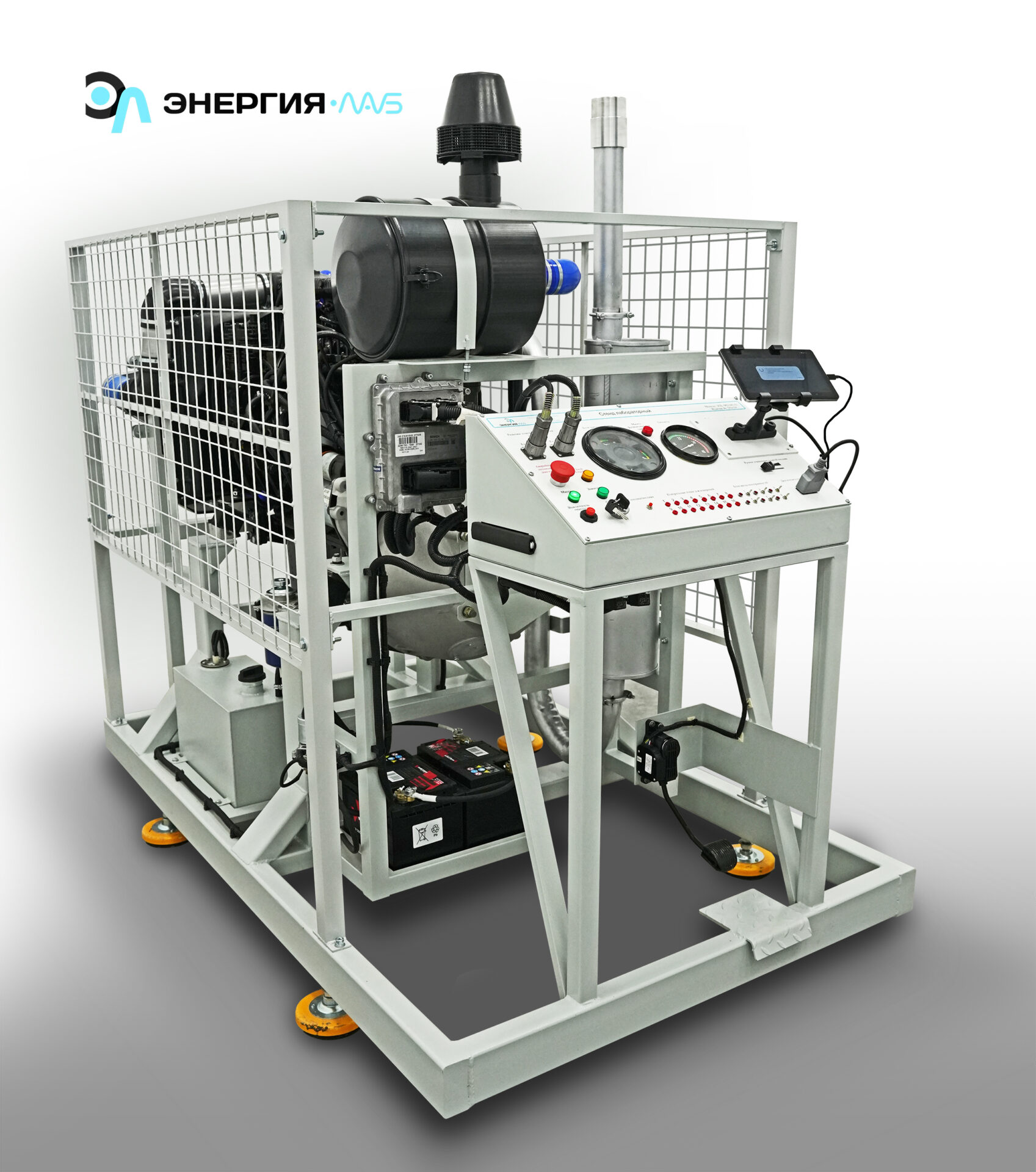

Стенд выполнен в виде напольной стальной рамной конструкции с защитными решетками, на которой смонтированы:

• дизельный автотракторный двигатель с системой Common Rail и навесным оборудованием, позволяющим эксплуатировать данный двигатель во всех режимах работы без нагрузки (системы впуска, охлаждения, выпуска и электрооборудования);
• топливный бак с указателем уровня топлива и топливопроводами;
• аккумуляторная батарея.

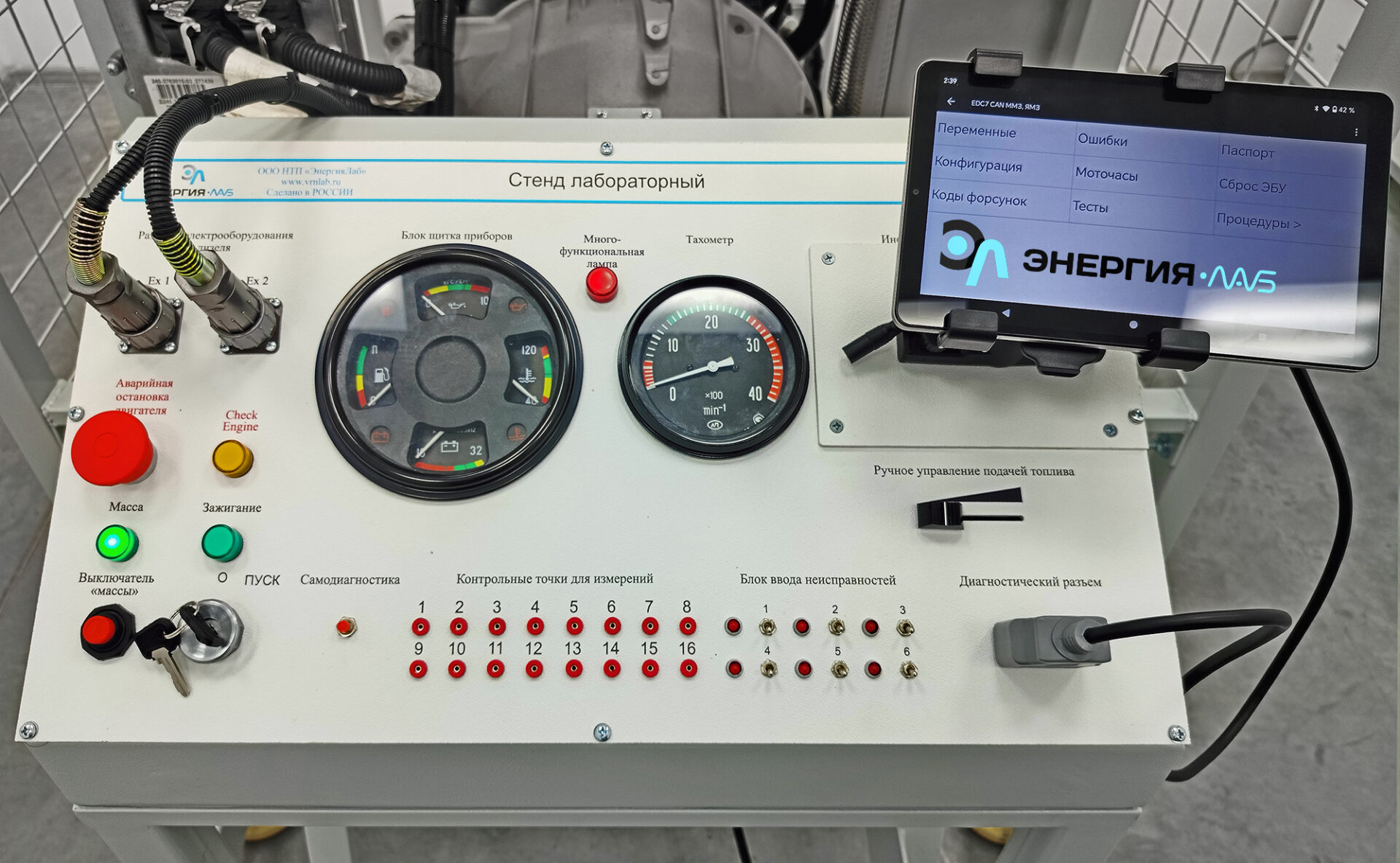

Модуль управления двигателем состоит из корпуса и лицевой панели, на которой установлены:

• блок щитка приборов с выключателем стартера (замок зажигания);
• панель системы управления двигателем с информационным монитором, позволяющим измерять температуру, давление, частоту вращения, расход топлива;
• диагностический разъем;
• блок неисправностей;
• рукоятка сенсора ручного управления подачей топлива;
• гнезда для исследования сигналов датчиков;
• разъемы подключения электрооборудования дизеля.

На опоре корпуса установлена педаль акселератора.

Лабораторные работы

1. Изучение особенностей устройства дизельного двигателя Д-245.
2. Изучение устройства системы питания дизельного двигателя с системой впрыска «Common Rail».
3. Изучение устройства электрооборудования дизельного двигателя.
4. Изучение устройства системы охлаждения дизельного двигателя.
5. Изучение устройства системы смазки двигателя.
6. Исследование процессов функционирования двигателя.
7. Диагностирование технического состояния двигателя.
8. Техническое обслуживание, регулировка и ремонт двигателя.

Комплект поставки

• Лабораторный стенд в сборе – 1 шт.
• Комплект ЗИП согласно руководству по эксплуатации на дизельные ДВС данного типа – 1 компл.
• Электронный носитель с учебным видеороликом и методическими указаниями – 1 шт.
• Паспорт – 1 шт.
• Гарантийный талон – 1 шт.

Технические характеристики

Электропитание:
напряжение, В: 24
Класс защиты от поражения электрическим током: I
Диапазон рабочих температур, ˚С: +10…+35
Влажность, %: до 80
Количество человек, которое одновременно и активно может работать на комплекте: 4
