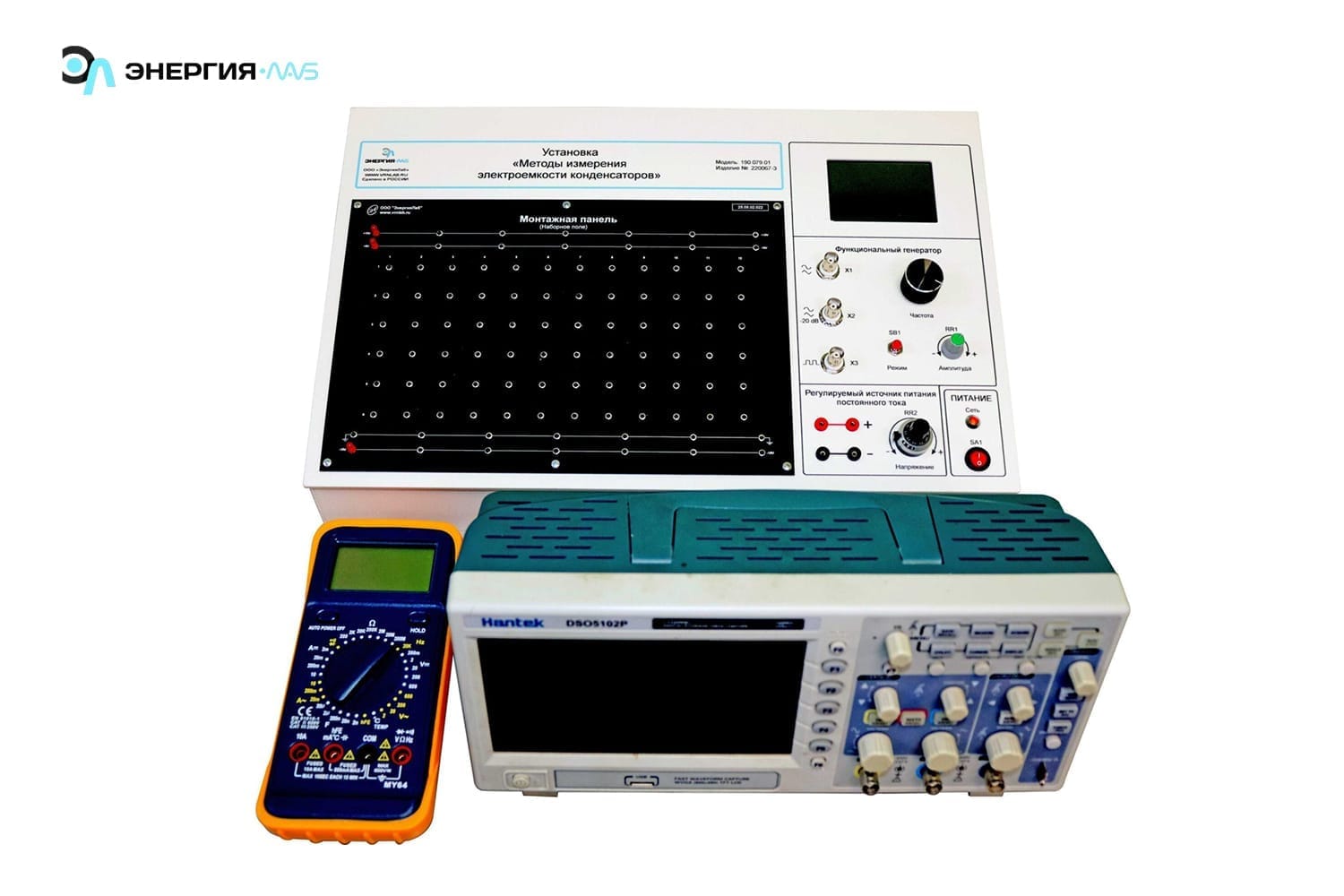

Установка представляет собой моноблок, выполненный из ударопрочного пластика белого цвета с текстурой шагрень и толщиною 4мм.
В моноблоке расположены:
Монтажная панель с шинами питания, заземления и контактными гнездами.
Функциональный генератор с управляющим энкодером и регулятором амплитуды сигнала, а также кнопка «Режим».
Регулируемый источник питания с управляющим энкодером и разъемами (+/-) диаметром 2 мм.
Цифровой цветной жидкокристаллический дисплей диагональю 3,5 дюйма, для отображения данных функционального генератора и регулируемого источника питания.
Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Для управления устройствами моноблока и отображения данных на экране, моноблок оснащен микропроцессорной системой.
Микропроцессорная система предназначена для управления исполнительными устройствами, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 может составлять от 9600 до 115200 бод. Протокол обмена LCPE (LAB Communication protocol Engineering), это универсальный протокол позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.
Технические характеристики:
1. ядро ARMCortex-M4F, частота до 180 МГц,
1. до 256 Кб оперативной памяти,
1. до 2 Мб флеш памяти,
1. напряжение питания от 5 до 15В.
1. поддержка дисплеев по интерфейсам 8080 и SPI.
1. 2 независимых интерфейса RS485.
1. 2 независимых интерфейса UART.
1. 4 канала 12bitАЦП.
1. 2 канала 12bitЦАП.
1. 2 SPI 16bit.
1. 1 I2C.
1. интерфейс для отладки и прошивки микроконтроллера.
1. USB – OTG.
1. 26 пользовательских GPIO.
Установка «Методы измерения электроемкости конденсаторов» предназначена для изучения методов измерения электроемкости конденсаторов.
Целью методических указаний является обеспечение наглядного изучения методов измерения емкости конденсатора, приобретение студентами практических навыков работы с аналоговыми и цифровыми измерительными приборами.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Методы измерения электроемкости конденсатора.
1. Моноблок «Методы измерения электроемкости конденсаторов» – (1 шт.);
2. Цифровой осциллограф Hantek Dso5102p 100 МГц, 2 канала или аналог – (1 шт.);
3. Мультиметр – (1 шт.);
4. Комплект соединительных проводов и сетевых шнуров – (1 комплект);
5. Набор конденсаторов различной емкости – (1 шт.);
6. Паспорт – (1 шт.);
7. Комплект технической документации – (1 шт.);
8. Техническое описание оборудования – (1 шт.).
