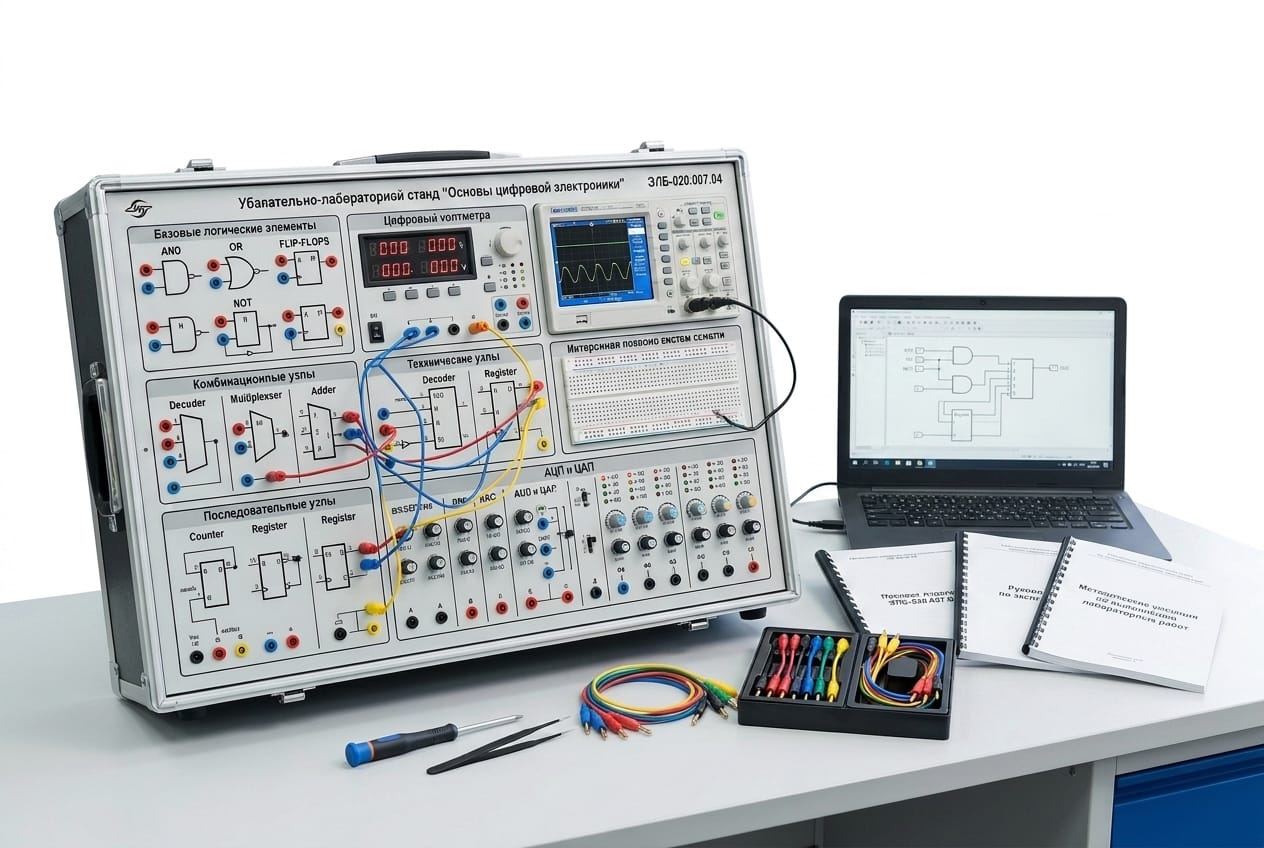

Комплект учебно-лабораторного оборудования «Основы цифровой электроники» позволяет студентам изучать принципы работы базовой логики, последовательных и комбинационных устройств. Студенты на практике осваивают логические элементы (2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, 2Иск-ИЛИ, 4И-НЕ, элементы с открытым коллектором, триггеры Шмидта) и функциональные узлы: мультиплексоры, дешифраторы (включая семисегментные индикаторы), D- и JK-триггеры, реверсивные счетчики, схемы сравнения, аналоговые компараторы, операционные усилители и цифро-аналоговые преобразователи (ЦАП). Комплект оборудования обеспечивает проведение лабораторных работ группой из 2-3 человек.
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Тестирование базовых логических элементов.
- Комбинационный узел на основе базовых логических элементов для реализации произвольной логической функции.
- Комбинационные узлы на основе базовых логических элементов для экспериментального подтверждения законов алгебры логики.
- Одноразрядные полусумматор и сумматор.
- Преобразователь кода и дешифратор.
- Мультиплексор и демультиплексор.
- Триггеры.
- Счетчики.
- Регистры.
- Цифро-аналоговый преобразователь с выходом по току.
- Цифро-аналоговый преобразователь с выходом по напряжению.
- Схемы сравнения кодов.
- Широтно-импульсный модулятор.
- Аналоговый компаратор.
- Аналого-цифровой преобразователь развертывающего преобразования.
- Аналого-цифровой преобразователь следящего преобразования.
- Аналого-цифровой преобразователь последовательного приближения.
1. Комплект учебно-лабораторного оборудования «Основы цифровой электроники».
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по выполнению лабораторных работ.
