Учебно-лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по общетехническим дисциплинам «Детали машин» и «Техническая механика» при подготовке специалистов-механиков в учреждениях высшего и среднего профессионального образования.

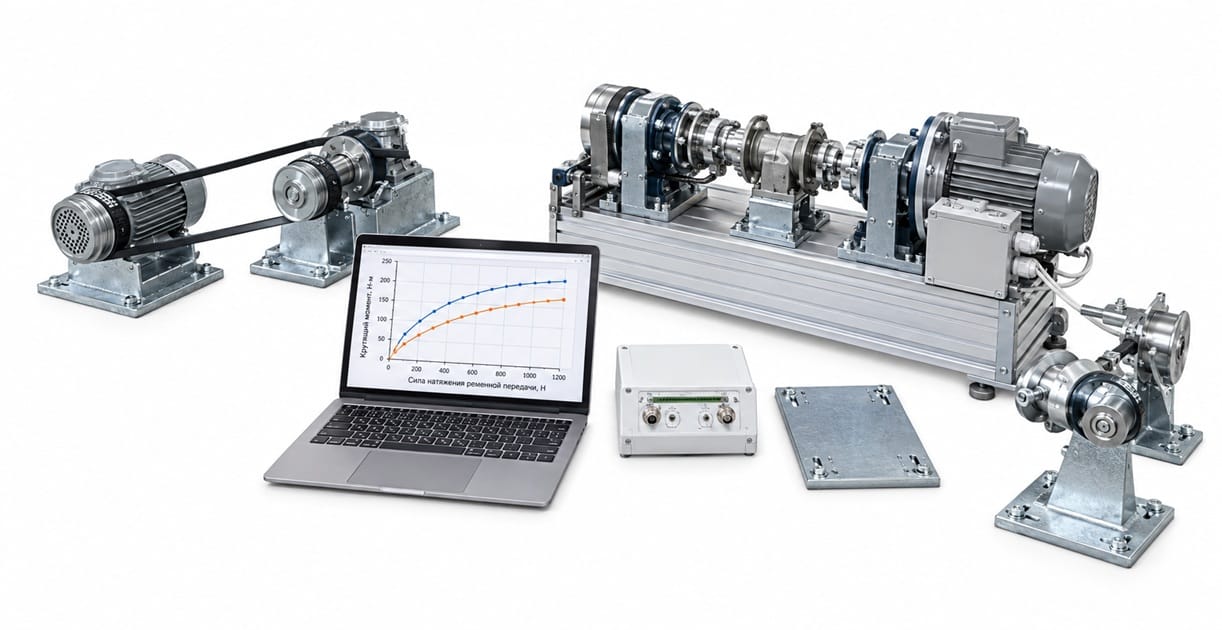

Учебно-лабораторный стенд выполнен в виде настольной модульной конструкции, состоящей из универсального основания, модуля привода, модуля нагружения, червячного редуктора, конического редуктора, цилиндрического редуктора, плоскоременной передачи, клиноременной передачи, круглоременной передачи, натяжного устройства, панели управления и комплекта муфт и приспособлений.
Универсальное основание должно обеспечивать позиционирование и закрепление приводного модуля, модуля нагружения и исследуемой передачи. Приводной модуль должен состоять из асинхронного электродвигателя с замкнутым ротором, частотного преобразователя, датчика частоты вращения вала электродвигателя и тензометрического датчика вращающего момента на валу электродвигателя.
Модуль нагружения должен состоять из электромагнитного порошкового нагрузочного тормоза, датчика частоты вращения вала тормоза и тензометрического датчика вращающего момента на валу тормоза.
Все передачи должны быть подготовлены к работе на стенде.
- Потребляемая мощность, В·А: 700
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Исследование влияния режимов работы привода на КПД червячного редуктора;
- Исследование влияния режимов работы привода на КПД конического редуктора;
- Исследование влияния режимов работы привода на КПД цилиндрического редуктора;
- Исследование влияния режимов работы привода на КПД плоскоременной передачи;
- Исследование влияния режимов работы привода на КПД клиноременной передачи;
- Исследование влияния режимов работы привода на КПД круглоременной передачи.
1. Учебно-лабораторный стенд «Механические передачи» – (1 шт.);
2. Ноутбук – (1 шт.);
3. Паспорт – (1 шт.);
4. Методические указания по выполнению лабораторных работ – (1 шт.).
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию учебного оборудования, что может привести к изменению
технических характеристик,
стандартной комплектации,
дополнительных принадлежностей
и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции
и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
