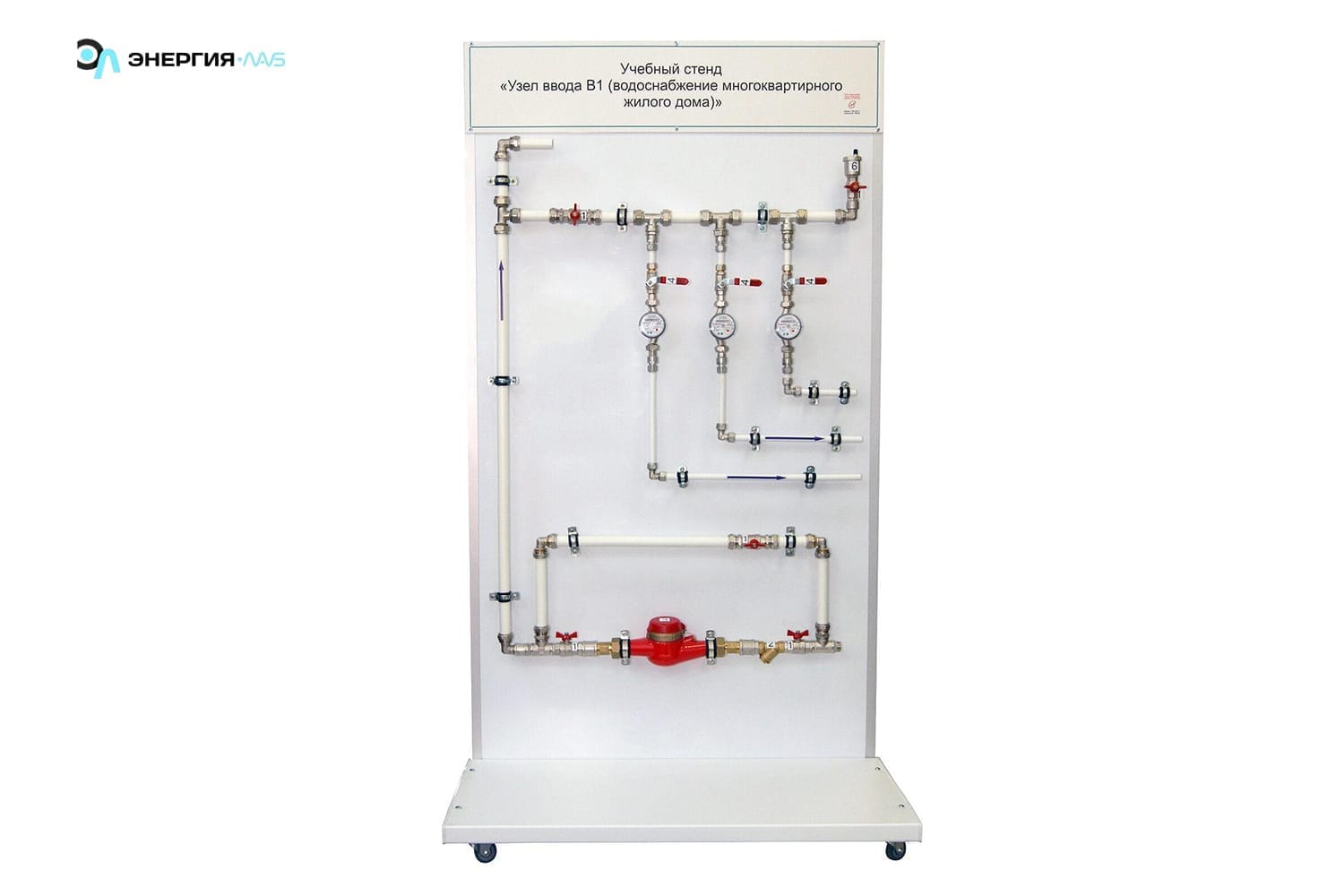

Учебный стенд «Узел ввода В1 (водоснабжение многоквартирного жилого дома)»

Описание товара

Учебный стенд «Узел ввода В1 (водоснабжение многоквартирного жилого дома)» предназначен для проведения практических занятий.

На стенде смонтирована схема узел ввода В1 (водоснабжение многоквартирного жилого дома), отступ от смонтированной схемы к стенду 100 мм, обеспечение ввода от центрального водоснабжения, обеспечения слива воды из системы стенда в канализацию, обозначения направления жидкости на всех узлах стенда;

Стенд позволяет: изучить общий узел учета воды; изучить систему поквартирного ввода холодной воды; изучить индивидуальный узел учета воды; изучение запорно-регулирующей арматуры;

Состав стенда:
Монтажный стол, шт – 1, размер столешницы, мм - 1200х800, материал – ДСП, ламенирование – в наличии; цвет – серый
Шаровый кран, шт – 1, диаметр соединения, мм – 15
Сетчатый фильтр, шт – 1, диаметр резьбы, дюйм – ½
Счетчик тепла, шт – 1, материал – пластик, диметр соединения, дюйм – ½
Спускной кран, шт – 1, диаметр, дюйм – ½
Кран для спуска воздуха, шт – 1, диаметр, дюйм – ½
Трубопроводы металлопластиковые – 3 шт. длина, мм – 3000, диаметр, мм – ½
Комплект шаровых кранов, к-т – 1, диаметр соединения, дюйм – ½
Комплект запорной арматуры – 1 к-т. диметр соединения, дюйм ½, кран шаровой с ручкой внешний, шт. – 2, кран шаровой с ручкой бабочкой внешний, шт – 1

Каркас стенда: покрытие – порошковое, исполнение – цельный сварной каркас, метод сварки – точечная, лицевая панель ЛДСП толщиной, мм – 15, лицевая сторона – сменная, швы стенда – изолированы, тыльная сторона стенда имеет технические отверстия для смены лицевой панели, цвет – белый, размер ВхШхГ, мм 1900х1040х630, технический паспорт – в наличии; гарантия 12 мес.
