Описание товара

Стенд «Сосуды работающие под давлением» обеспечивает проведение лабораторных работ по курсам дисциплин «Гидрогазодинамики» в высших учебных заведениях.

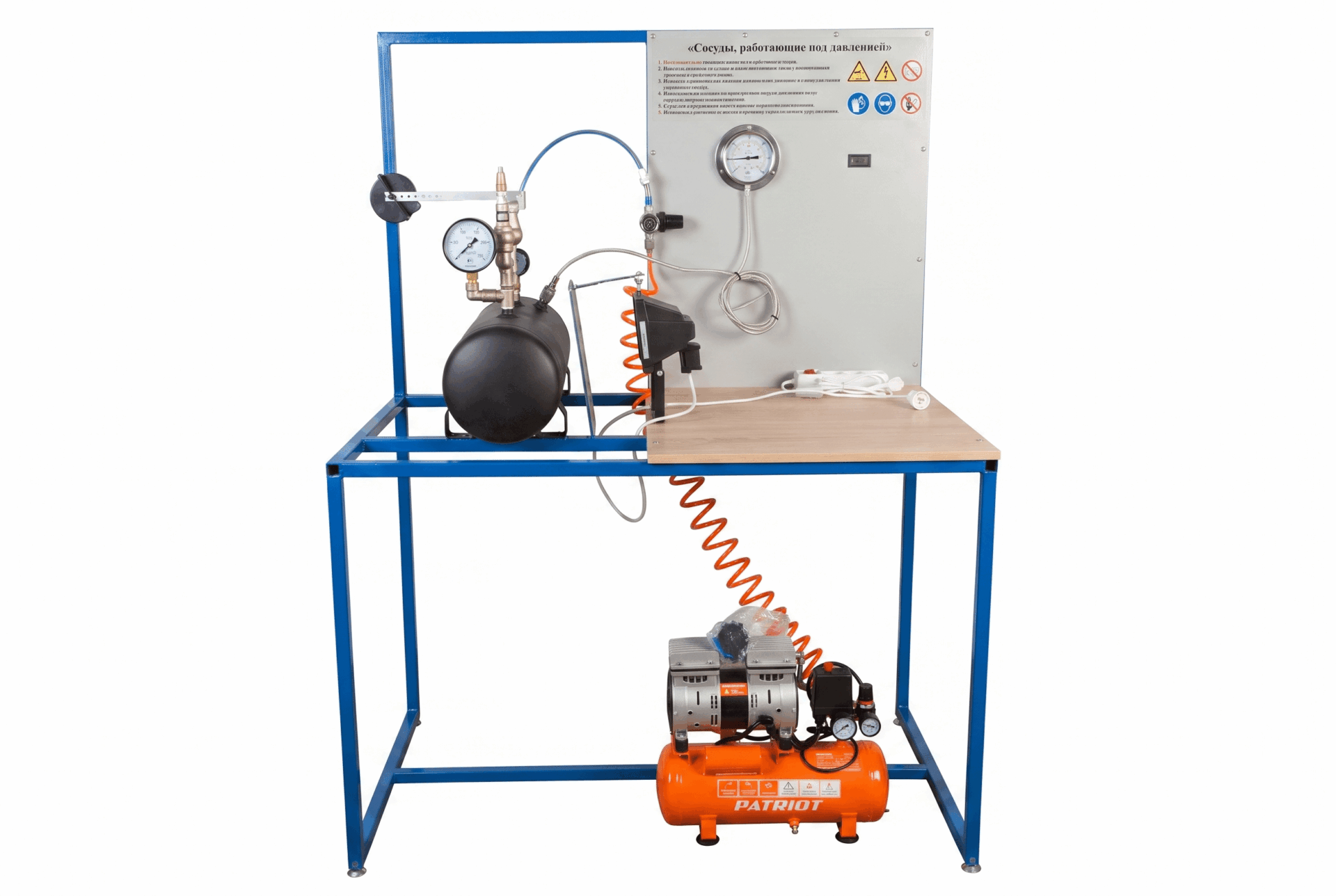

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется поршневой компрессор и ресивер в ресивере установленные измерительные приборы: датчик давления, два манометра различного класса точности, датчик температуры, два термометра различного класса точности, клапан предохранительный пружинный, клапан предохранительный рычажный, редукционный клапан, источник теплового излучения, комплект защитных экранов от теплового излучения.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Измерительная система выполнена в формате моноблока из металлического профиля с панелями из АBS пластика, панели которого окрашены в светлые тона и имеют текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Так же данный стенд имеет возможность с помощью интерфейса USB подключиться к ноутбуку. При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Лабораторные работы

  1. Изучение приборов измерения давления. Определение давления и температуры рабочего тела сосуда приборами различного класса точности.
  2. Изучение приборов измерения температуры.
  3. Экспериментальное определение подачи компрессора по изменению давления в ресивере при его наполнении
  4. Изучение конструкции предохранительного клапана пружинного типа. Настройка предохранительного клапана пружинного типа
  5. Изучение конструкции предохранительного клапана рычажного типа. Настройка предохранительного клапана рычажного типа
  6. Охлаждение воздуха, образование конденсата в сосудах и слив конденсата
  7. Зависимость изменения давления (Р) рабочего тела в сосуде от воздействия источника теплового излучения.
  8. Зависимость изменения Р рабочего тела в сосуде от применения защитных экранов при воздействии источника теплового излучения.



Комплект поставки

  1. Лабораторный стенд «Сосуды работающие под давлением» в сборе
  2. Учебный видеоролик
  3. Методические материалы
  4. Программное обеспечение
  5. Гарантийный талон
  6. Паспорт
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
