Учебный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня.

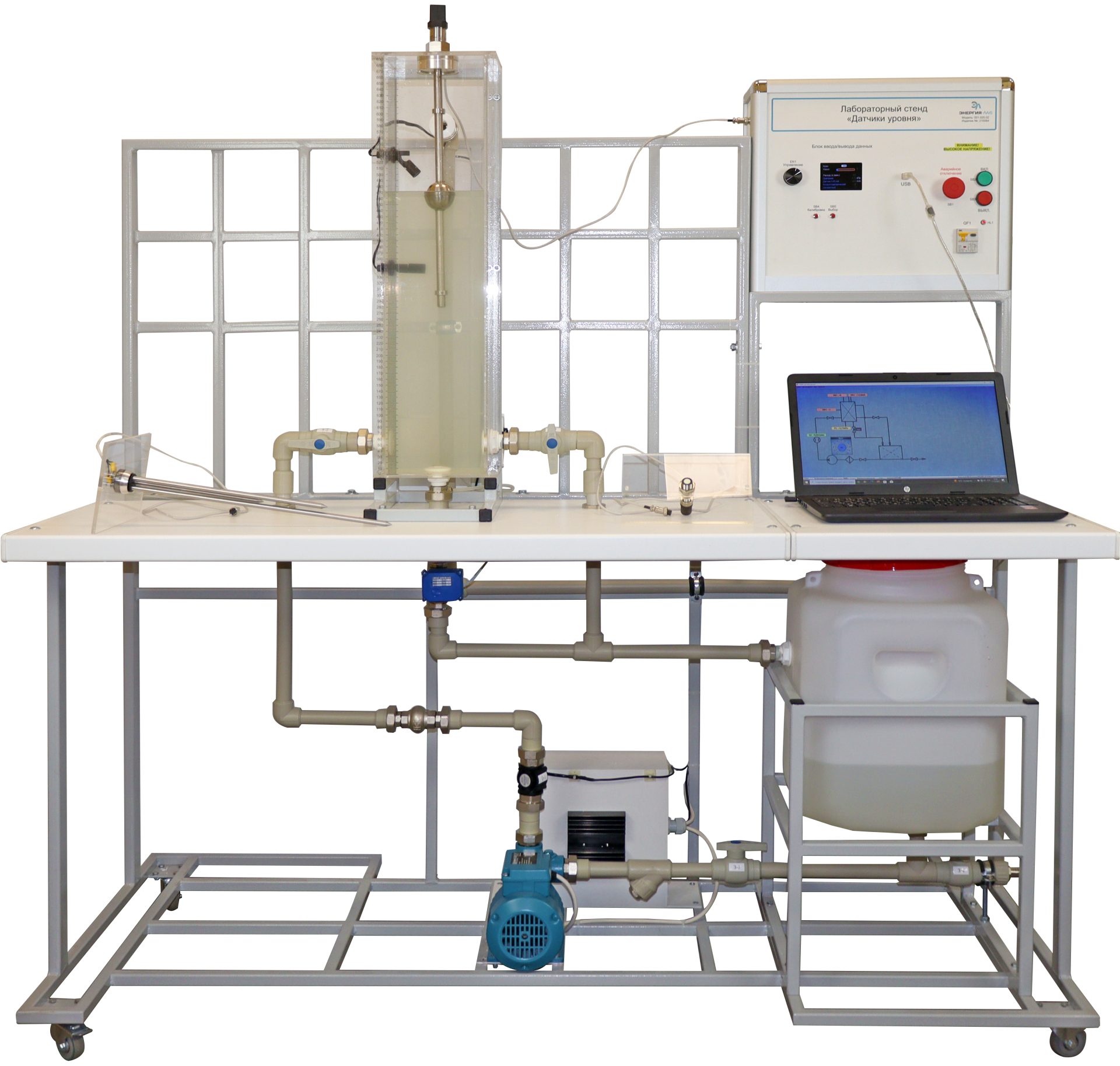

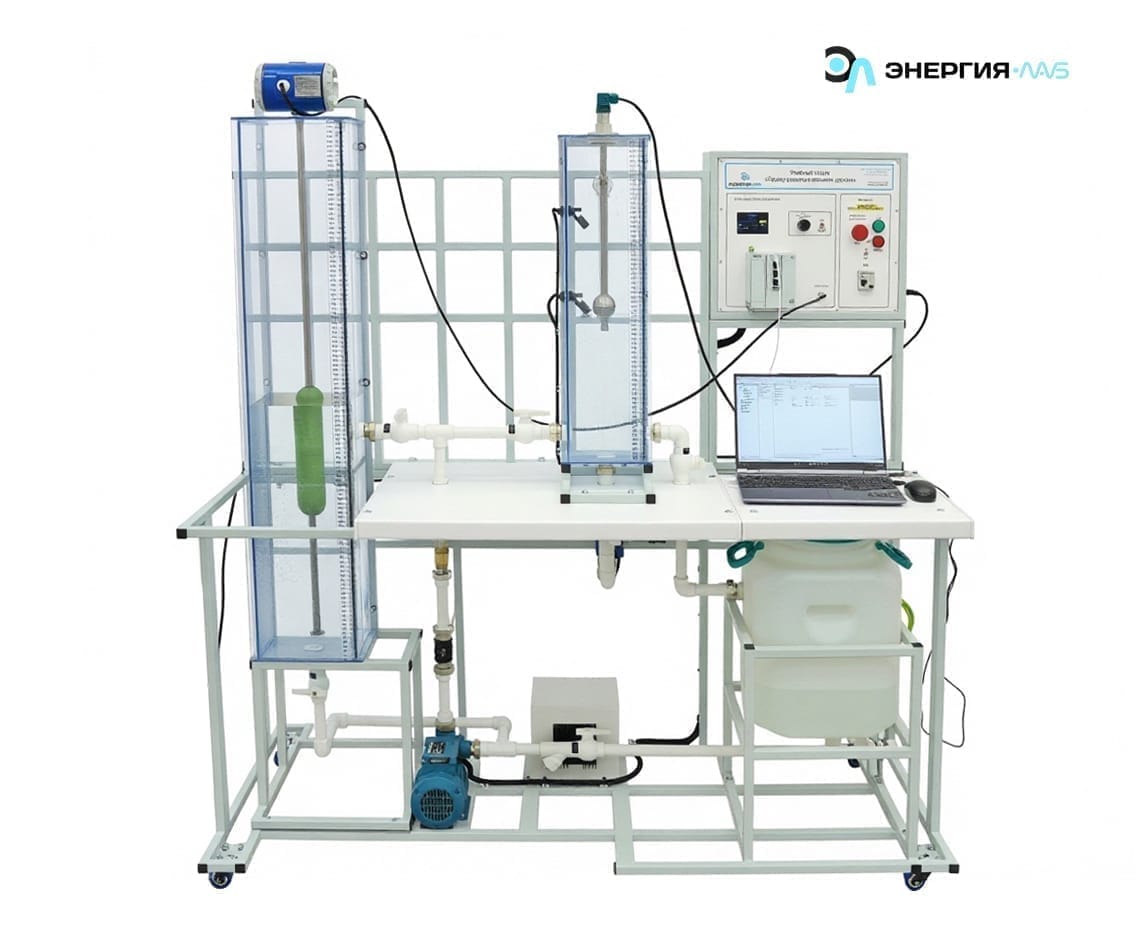

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании монтируется блок управления стендом и гидравлическая система.
Система подачи воды состоит из насоса технологической емкости, циркуляционного, технологической емкости, системы заслонок, электромагнитного клапана.
Систем измерения уровня включает в себя:
- мерную емкость;
- датчик уровня кондуктометрический;

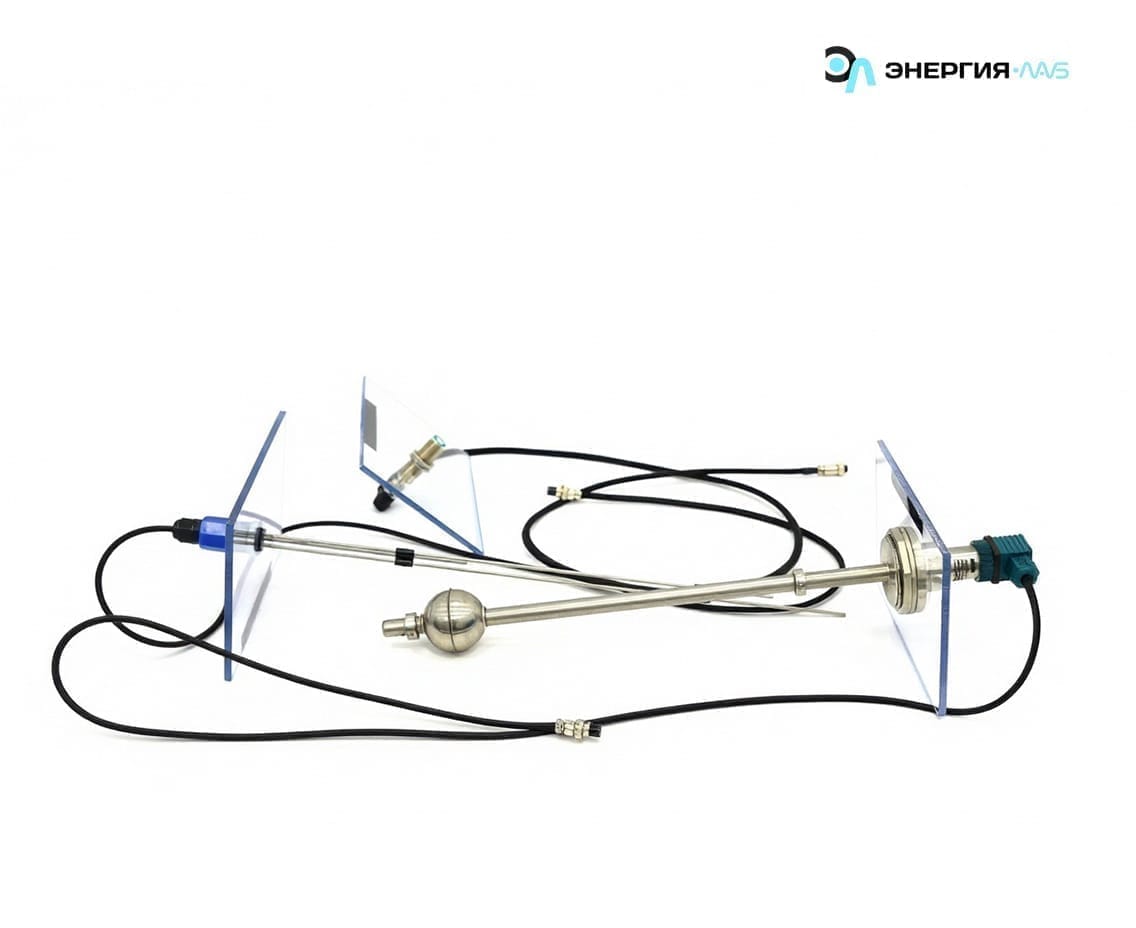

- датчик уровня поплавковый дискретный;
- датчик уровня поплавковый аналоговый;
- датчик уровня гидростатического давления мембранного типа;
- датчик уровня ультразвуковой,
- датчик уровня магнитострикционный, установленный в свою мерную емкость.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость крепится к раме с помощью специальной поддерживающей конструкции, выполненной из металлического профиля, покрытой порошковой краской. Мерная емкость оснащена переливом. Мерная емкость оснащена мерной шкалой.
В мерную емкость вода поступает из технологической емкости объемом 40л при помощи циркуляционного насоса. Управление насосом (включение и производительность) осуществляется с блока управления.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, ультразвуковой, которые подключаются к блоку управления через разъем, установленный на боковой панели блока управления.
В мерной емкости, на боковой панели, установлены 2 датчика уровня поплавкового дискретного, которые подключаются к блоку управления.
В дне мерной емкости установлен тензорезистивный мембранный датчик давления, который подключается к блоку управления.
Датчики, установленные на стенде, подключаются к измерительной системе.
При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Учебный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня магнитострикционного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Системы регистрации данных уровня.
- Исследование систем регистрации уровня.
Учебный стенд «Промышленные датчики уровня –1шт.
Ноутбук –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Паспорт - 1шт.
