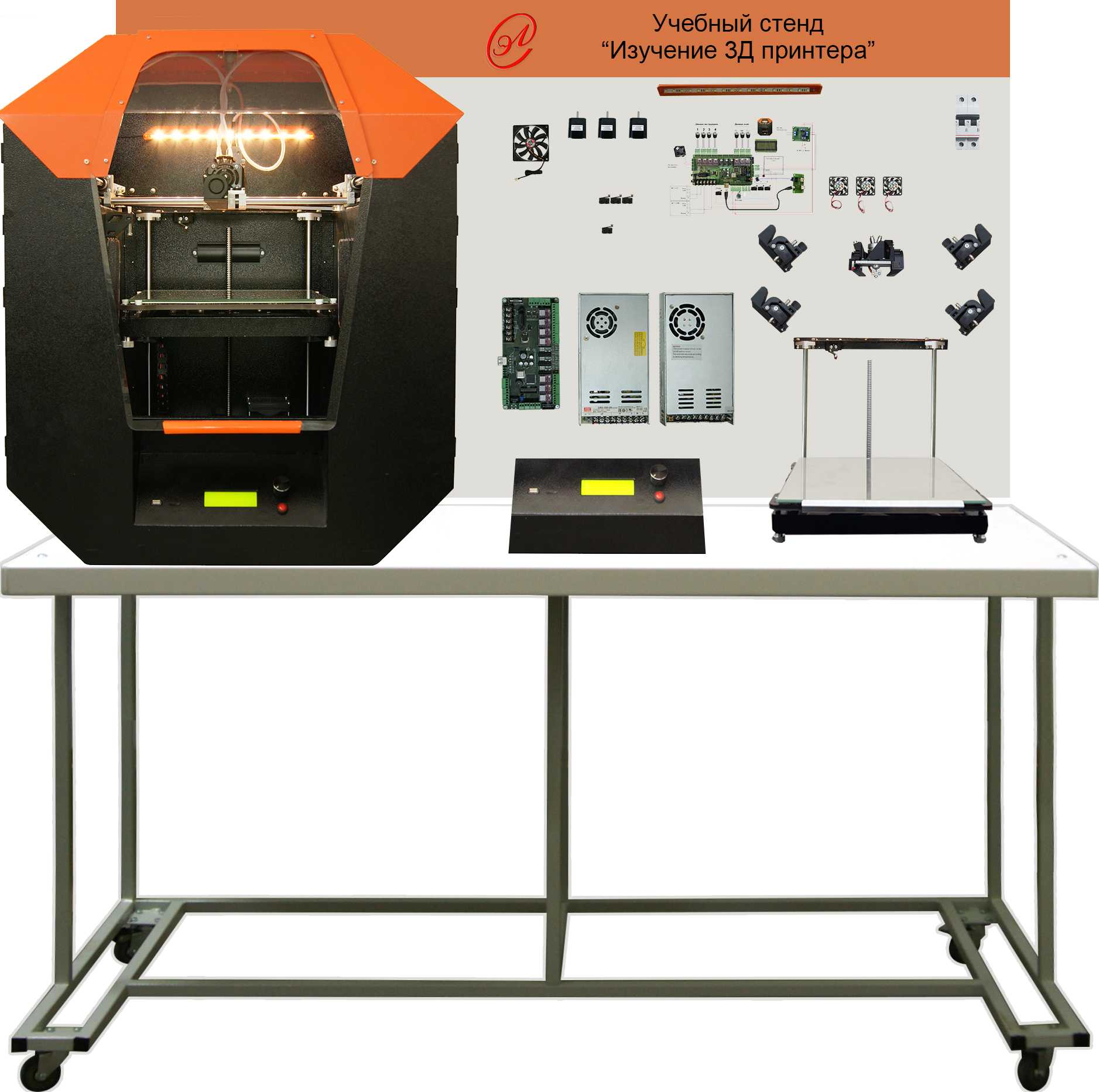

Учебный стенд предназначен для изучения конструкции и принципа действия 3D-принтера. Наглядно демонстрирует работу механики и приводов системы позиционирования сопла, а также всех электронных компонентов. Включая плату управления, дисплей идрайвера двигателей системы позиционирования и подачи прутка.
Стенд представляет собой основание в видесборно-разборную конструкции, выполненной из металлического профиля 20×20×2, покрытого порошковой краской RAL 7035.
Наосновании закреплена полнофункциональная механика 3D-принтера с нагревательным столом и системой подачи прутка.
Также на основании закреплена вертикальная панель с электрической схемой принтера и размещенными на ней компонентами системы питания и управления 3D-принтера.
Электрическая схема смонтирована таким образом, что позволяет визуально видеть все элементы схемы и измерять напряжения в основных участках цепей питания.
Все элементы принтера собраны и он работоспособен (позволяет осуществлять 3D-печать).
Устройство механической части 3D-принтера представляет собой жесткий металлический каркас. Передача движения от двигателей осуществляется с помощью полиуретановых ремней со стальным кордом, зубцы ремней трапецеидальные, шаг зубцов 2,5 мм.
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение механики позиционирования.
- Изучение системы подачи прутка.
- Изучение системы управления.
- Замена шагового двигателя.
- Замена драйверов шаговых двигателей.
- Замена датчиков температуры экструдера.
- Замена датчиков температуры стола.
- Замена вентилятора экструдера.
- Установка прошивки в плату управления.
- Запуск печати на принтере.
1. Учебный стенд «Изучение 3D принтера» – 1шт.
2. Комплект ЗИП - 1 комплект.
3. Паяльная станция - 1 шт.
4. Мультиметр – 1 шт.
5. Катушка ABS пластика – 1шт.
6. Комплект программного обеспечения – 1 шт.
7. Комплект технической документации – 1 шт.
8. Инструкция по эксплуатации – 1 шт.
