Учебное оборудование «Автоматизация в водоснабжении и водоотведении»

Описание товара

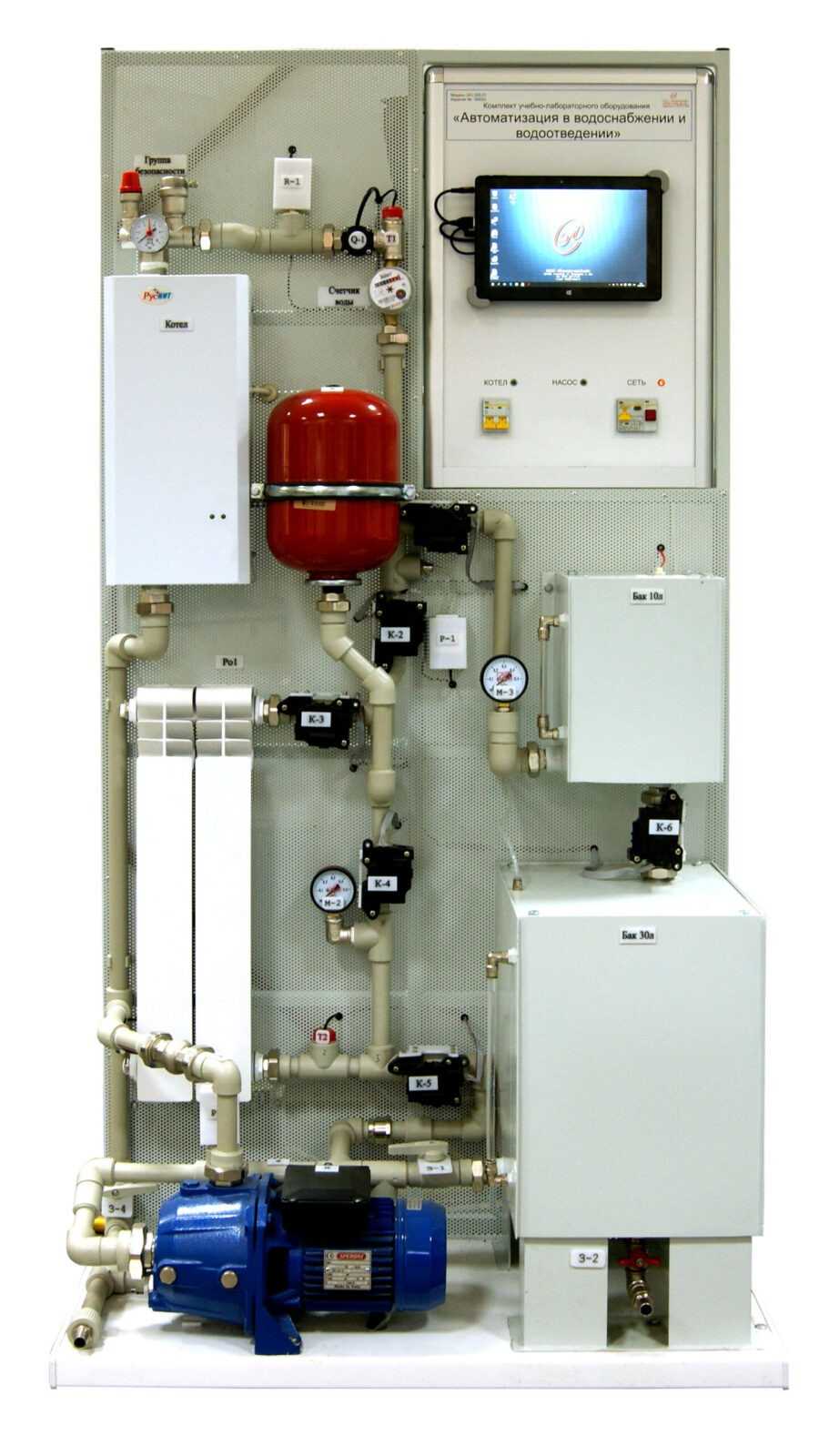

Комплект учебно-лабораторного оборудования "Автоматизация в водоснабжении и водоотведении" представляет собой действующую закрытую гидравлическую систему напольного исполнения с установленными образцами датчиков, которые применяются в системах контроля и учета расхода воды, контроля давления и температуры воды на объектах водоснабжения и водоотведения.

Комплект предназначен для экспериментального исследования различных типов систем автоматического регулирования, применяемых при решении задач, связанных с автоматизацией процессов водоснабжения и водоотведения: с регулированием по уровню, давлению и расходу.

Тренажёр оснащён ноутбуком, позволяющим проводить тест для обучения и тестирования по основным правилам техники безопасности при использовании лабораторного оборудования.

Лабораторные работы

1. Автоматизированные системы

1.1 Исследование характеристик датчика давления
1.2 Исследование характеристик датчика расхода
1.3 Исследование характеристик центробежного насоса
1.4 Исследование характеристик датчиков температуры

2. Автоматические системы

2.1 Автоматическая система водоснабжения
2.2 Автоматическая система водоотведения

Комплект поставки

В комплект поставки входят:
- Комплект учебно-лабораторного оборудования "Автоматизация в водоснабжении и водоотведении" – 1 шт.
- Ноутбук – 1 шт.
- Программное обеспечение – 1 шт.
- Мультимедийная методика – 1 шт.
- Крепежные элементы –1 компл.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Методические рекомендации по проведению лабораторных работ – 1 шт.

Технические характеристики

В составе учебно-лабораторного оборудования смонтированы:
- Основание стенда, выполненное из сварного металлического профиля – 1 шт.
- насос центробежный горизонтальный – 1 шт.
- котел электрический – 1 шт.
- реле давления – 1 шт.
- гидроаккумулятор – 1 шт.
- счетчик воды – 1 шт.
- манометр – 3 шт.
- бак металлический – 2 шт.
- кран шаровой – 4 шт.
- кран шаровой с электроприводом и пропорциональным управлением – 6 шт.
- датчик давления микропроцессорный – 2 шт.
- датчик температуры электронный – 2 шт.
- измеритель-регулятор давления и температуры – 2 шт.
- частотный преобразователь – 1 шт. (регулируемые параметры должны выставляться с помощью программного обеспечения, которое входит в комплект оборудования)
- измеритель параметров электрической сети – 1 шт.
- секундомер электронный – 1 шт.
- фильтр для очистки воды – 1 шт.
- клапан обратный – 1 шт.
- блок тепловой нагрузки – 1 шт.
- датчик уровня – 2 шт.
- микропроцессорная система
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Технические требования
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.

Базовая платформа оснащена:
- разъем питания SIL156, 12 В.
- разъем IDC-10 для подключения дополнительных кросс-панелей, 2 шт.
- разъем для подключения дополнительного питания SIL156, +5 В.
- разъем для подключения дополнительных устройств по интерфейсу RS485.
- слоты SL-62 для подключения субмодулей.

Основание базовой платформы выполнено из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.

Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение);
- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.
Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.

- программное обеспечение ELAB
Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией, которое Поставщик гарантирует предоставить во второй части заявки.

Назначение
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Технические требования
Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, при этом номер порта автоматически подсвечивается в сплывающем окне.

Корректный запуск программного обеспечения производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение), а также при включенном питании лабораторного стенда.

Программный комплекс ELAB является универсальным для различных направлений науки и техники: электротехника, электроника, электрические машины, электропривод, автоматика, гидравлика, пневматика и др. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.

В левой части основного окна программы появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения. Кроме того, программа имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.

Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами и др.

Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.

Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макро языке.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.

Технические характеристики комплекта учебно-лабораторного оборудования:
- Давление в системе: 3,5 атм
- Электропитание: 220 В, 50 Гц
- Потребляемая мощность: 3,5 кВт
- Масса: 255 кг
- Габариты (В х Ш х Г): 1800 х 900 х 600 мм.
