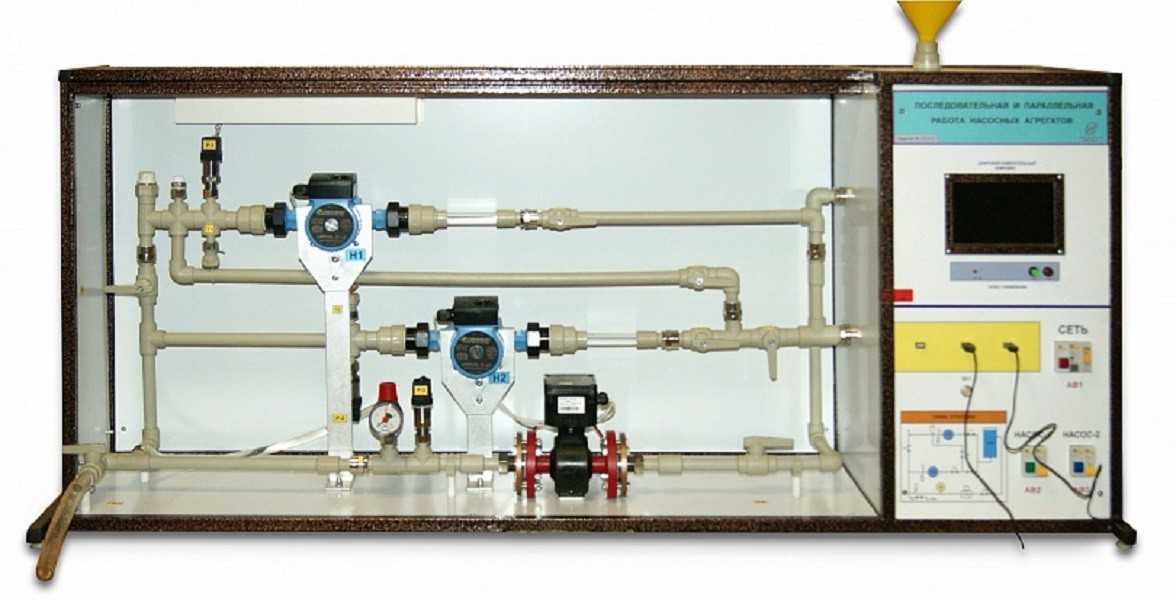

Типовой комплект учебного оборудования «Последовательная и параллельная работа насосных агрегатов»

Описание товара

Комплекс предназначен для изучения работы центробежных насосных агрегатов по последовательной и параллельной схеме подключения при различной подаче и напоре воды каждого из насосов. Позволяет определять экспериментально рабочие характеристики обоих насосов и их совместные характеристики, наиболее эффективные способы подачи воды.

На стенде есть прозрачные участки трубопроводов, для наблюдения течения жидкости воды.

Состав:

• резервуар для воды
• два центробежных насоса
• реле давления
• расходомер воды
• манометр
• полипропиленовая водопроводная арматура
• четыре датчика давления
• устройство уровня
• два цифровых датчика температуры, которые выполнены в полипропеленовом корпусе с резьбовым соединением
• преобразователь расхода электромагнитный
• цифровая микропроцессорная система, позволяющая измерять и отображать на сенсорном экране напряжение, силу тока, мощность, расход электроэнергии, температуру, давление, расход жидкости и объем проходящей воды в системе.

Лабораторные работы

1. Изучение последовательной работы насосных агрегатов.
2. Изучение параллельной работы насосных агрегатов.
3. Экспериментальное определение характеристик насосов и их совместные характеристики.
4. Определение наиболее эффективных способов подачи воды.

Комплект поставки

1. Типовой комплект учебного оборудования «Последовательная и параллельная работа насосных агрегатов»
2. Методическое пособие по проведению лабораторных работ.
3. Паспорт.
4. Мультимедийная методика.

Технические характеристики

Габаритные размеры, мм, не более 1200х700х400
Предельное давление, атм 3
Электропитание от сети переменного тока
- напряжением, В 220 ± 22
- частотой, Гц 50 ± 0,4
Потребляемая мощность, кВт, не более 1
Масса, кг, не более 100
