Описание товара
Типовой комплект учебного оборудования «Электробезопасность в установках до 1000 В» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях при изучении курса "Безопасность жизнедеятельности".
Позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты (защитное зануление, защитное заземление, защитное отключение, двойная изоляция, электрическое разделение цепей, малое напряжение), исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.
Лабораторные работы
Перечень лабораторных работ:
1. Изучение действия электрического тока на человека.
2. Изучение различных типов электрических сетей.
3. Основные классы защит электрооборудования.
4. Изучение принципа действия устройства защитного отключения.
5. Изучение принципа действия устройства автоматического отключения при сверхтоках.
6. Измерение сопротивления заземления.
7. Изучение защиты в TN-С сетях, при заземленных корпусах.
8. Изучение защиты в TN-С сетях, при изолированных от земли корпусах.
9. Изучение защиты в TN-S сетях.
10. Изучение защиты в TN-С-S сетях.
11. Изучение защиты в TT сетях.
12. Изучение защиты в IT сетях.
Комплект поставки
|
№
|
Наименование
|
Количество, шт.
|
|
1
|

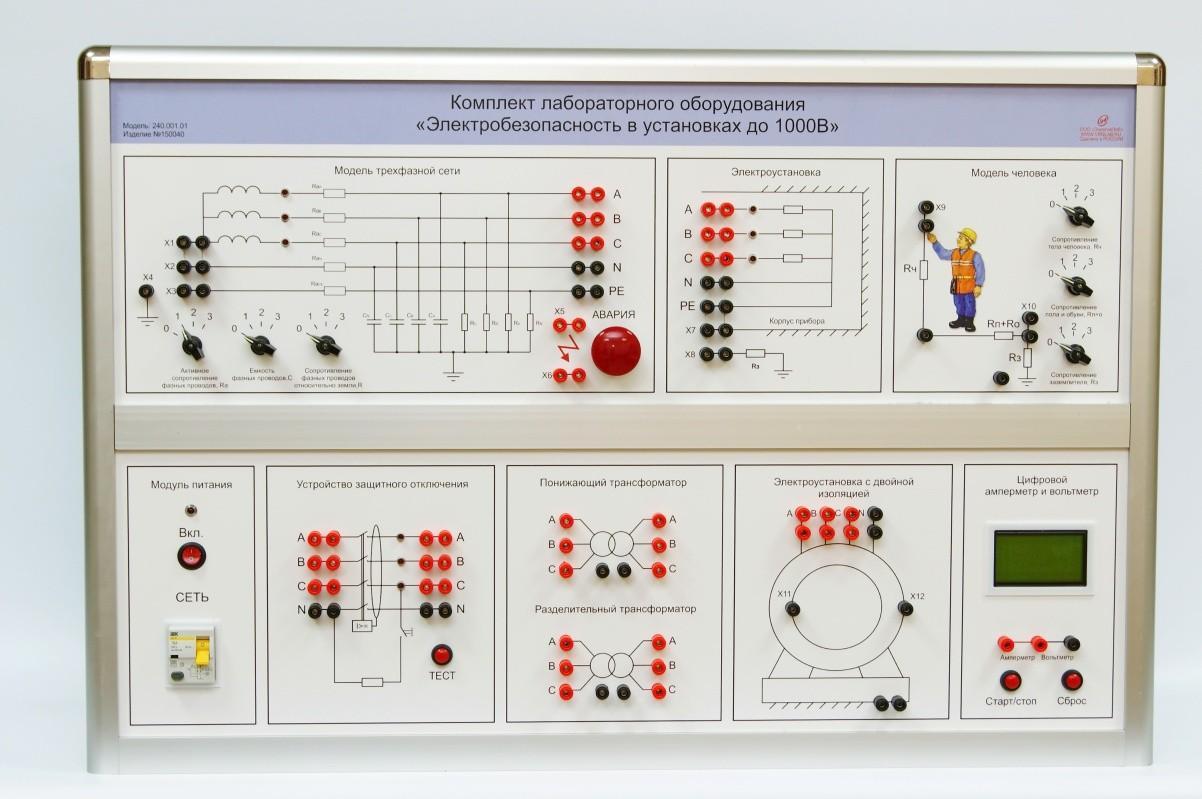

Моноблок «Электробезопасность в установках до 1000В» состоит из:
|
1 шт.
|
|
1.1
|
Модуль «Питание»
|
1 шт.
|
|
1.2.
|
Модель трехфазной сети
|
1 шт.
|
|
1.3
|
Модели электропотребителей
|
4 шт.
|
|
1.4
|
Модель человека
|
1 шт.
|
|
1.5
|
Цифровой вольтметр
|
1 шт.
|
|
1.6
|
Цифровой амперметр
|
1 шт.
|
|
2
|
Комплект соединительных проводов и сетевых шнуров
|
1 шт.
|
|
3
|
Техническое описание оборудования
|
1 шт.
|
|
4
|
Мультимедийная методика
|
1 шт.
|
|
5
|
Методические указания по выполнению базовых экспериментов
|
1 шт.
|
Технические характеристики
|
Потребляемая мощность, В·А, не более
|
50
|
|
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
частота, Гц
|
220
50
|
|
Класс защиты от поражения электрическим током
|
I
|
|
Диапазон рабочих температур, ˚С
|
+10…+35
|
|
Влажность, %
|
до 80
|
|
Габаритные размеры, мм, не более
длина (по фронту)
ширина (ортогонально фронту)
высота
|
870
310
580
|
|
Масса, кг, не более
|
25
|
|
Количество человек, которое одновременно и активно может работать на комплекте
|
2
|
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
