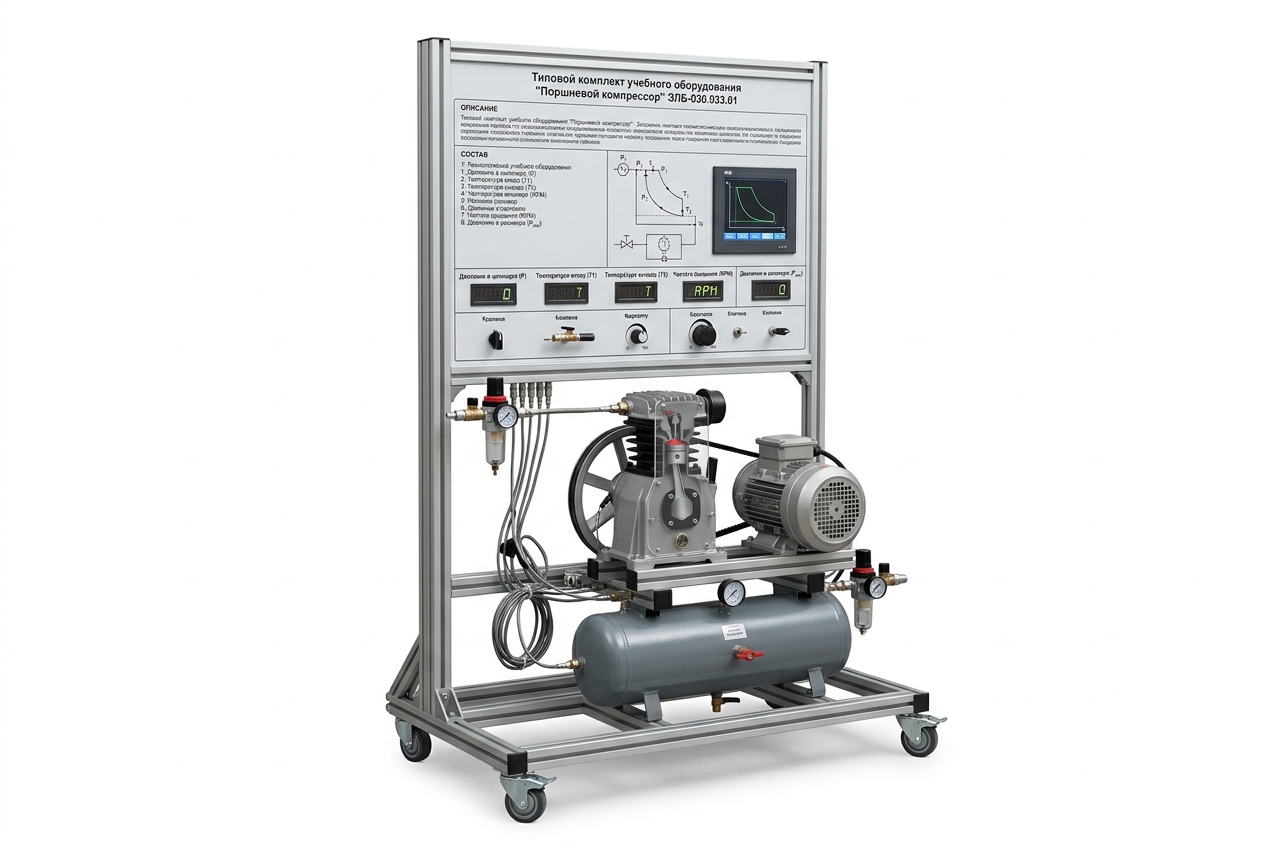

Рамное основание выполнено из металлического профиля с поворотными колесными опорами с тормозами. На рамном основании смонтирован блок управления стендом, выполненный из листовой стали. Лицевая панель выполнена из ABS пластика, толщиной 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати. На столешнице рамы смонтирован поршневой компрессор, двигатель которого установлен на антивибрационных ножках. Там же установлен частотный преобразователь. В нижней части стенда размещен воздушный ресивер компрессора. Такое размещение позволяет изучать конструкцию компрессора, а также его принцип работы. Так же на стенде установлены все необходимые датчики (температуры и давления) для проведения лабораторных работ.
Для обработки данных поступающих с датчиков и управления приводом компрессора, стенд оснащен микропроцессорной системой.
Стенд позволяет студентам изучать термодинамические процессы сжатия газов и исследовать ключевые технические характеристики компрессорных машин.
В состав лабораторного стенда входят следующие устройства:
• Установка компрессорная
• Датчик температуры
• Датчик давления
Лабораторный стенд имеет возможность подключения к компьютеру для передачи данных измерений. Связь с компьютером осуществляется по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера.
Стенд включает в себя компьютер, как модуль обмена данными и управления (типа ноутбук) и программный комплекс.
Стенд включает в себя модуль обмена данными и управления, и программный комплекс.
Программный комплекс позволяет оборудованию:
1) Выводить данные с измерительных приборов лабораторных установок в графическом виде построения графиков и сравнения полученных измерений.
2) Сохранять графики для дальнейшей обработки в табличном и графическом виде.
3) Предоставлять данные, собираемые лабораторной установкой в удобном для восприятия графическом виде.
4) Сохранять данные, содержащие тысячи значений экспериментов, на электронные носители
студентов для их дальнейшей работы над составлением отчетов о проведенной лабораторной
работе.
Программа имеет систему защиты, фиксирующую критическое превышение давления или температуры на датчиках с автоматической блокировкой компрессора и нагревательных элементов. Программные алгоритмы учитывают фильтрацию шумов от датчиков, возникающих из-за вибрации работающего компрессора, для обеспечения достоверных показаний в процессе работы с установкой. При подключении к модулю обмена данными и управления измерительная система работает под управлением программного комплекса. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Архитектура программного комплекса разработана с учетом мультипоточности для высокоскоростных протоколов обмена в реальном времени, позволяющая проводить графическую обработку больших массивов данных в реальном времени. Программный комплекс оснащен скрытым инженерным меню защищенным паролем для прецизионной тарировки и калибровки аналоговых датчиков с возможностью изменения коэффициентов линейной аппроксимации и смещения нуля.
Программный комплекс предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс при каждом запуске автоматически определяет активный порт подключения оборудования, с его подсветкой во всплывающем окне. Доступные модули управления выполнены в едином стиле. Реализована автоматическая подстройка интерфейса под экраны с высоким разрешением (Full HD, 4K).
Типовой комплект учебного оборудования обеспечивает проведение лабораторно-практических занятий по дисциплинам «Термодинамика», «Гидравлика и гидропневмопривод» и «Компрессорные машины»в учреждениях высшего профессионального образования, для комплексного изучения термодинамических процессов и рабочих параметров одноступенчатого поршневого компрессора.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
- Потребляемая мощность, В·А: 4000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- 1 Теоретические сведения. Изучение конструкции и принципа действия поршневого компрессора.
- Экспериментальное построение реального цикла компрессора.
- Определение основных технических показателей компрессора
1. Типовой комплект учебного оборудования "Поршневой компрессор" - 1шт.
2. Техническая документация на электронном носителе (руководство по эксплуатации, учебный видеоролик) - 1шт.
3. Паспорт - 1шт.
4. Ноутбук-1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
