Типовой комплект учебного оборудования "Модель электрической системы с узлом комплексной нагрузки", ЭЛБ-241.033.02
- Исполнение: С ПО
Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки" позволяет исследовать процессы синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе, режимы работы линий электропередач с односторонним и двухсторонним питанием, факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способ регулирования напряжения путем поперечной емкостной компенсации, экспериментально определить основные показатели качества электроэнергии, изучить принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.
Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки" позволяет исследовать процессы синхронизации натурного генератора электрической энергии с сетью промышленной частоты.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Раздел "Передача и качество электрической энергии в СЭС"
- Измерение параметров установившегося режима электрической сети с односторонним питанием.
- Измерение параметров установившегося режима электрической сети с двусторонним питанием.
- Потери электрической энергии в распределительных сетях.
- Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
- Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
- Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
- Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
- Раздел "Релейная защита в электроэнергетических системах"
- Токовая отсечка двух линий электропередачи с односторонним питанием.
- Максимальная токовая защита двух линий электропередачи с односторонним питанием.
- Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
- Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием.
- Токовая направленная защита линий электропередачи в кольцевой сети.
- Защита от замыканий на землю в сети с большим током замыкания на землю.
- Защита от замыканий на землю в сети с малым током замыкания на землю.
- Продольная дифференциальная защита линии электропередачи.
- Поперечная дифференциальная защита параллельных линий электропередачи.
- Дистанционная защита линий электропередачи в сети с двусторонним питанием.
- Дифференциальная защита сборных шин.
- Токовая отсечка сборных шин.
- Дистанционная защита сборных шин.
- Дифференциальная защита трансформатора.
- Максимальная токовая защита трансформатора.
- Токовая защита обратной последовательности трансформатора.
- Токовая защита нулевой последовательности трансформатора.
- Устройство резервирования отказов выключателей (УРОВ).
- Дифференциальная защита генератора.
- Защита генератора от сверхтоков и перегрузок.
- Дифференциальная защита блока "генератор-трансформатор".
- Максимальная токовая защита асинхронного двигателя.
- Дифференциальная защита асинхронного двигателя.
- Защита асинхронного двигателя от понижения напряжения.
- Раздел "Автоматизация электроэнергетических систем"
- Автоматическое повторное включение линии электропередачи.
- Автоматическое включение резерва питающего присоединения.
- Автоматическое включение резерва секционного выключателя.
- Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.

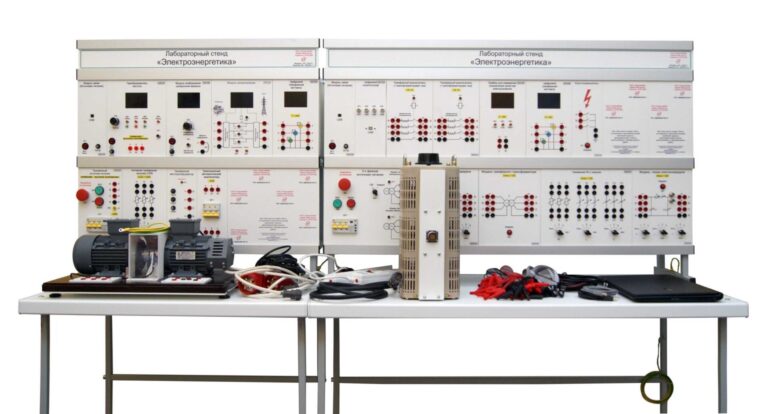

Лабораторный стенд "Модель электрической системы с узлом комплексной нагрузки".
Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, синхронная машина переменного тока, энкодер).
Электромашинная нагрузка (двигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором).
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (3 шт.).
Стол с планшетным моноблоком.
Программное обеспечение "Менеджер эксперимента".
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
