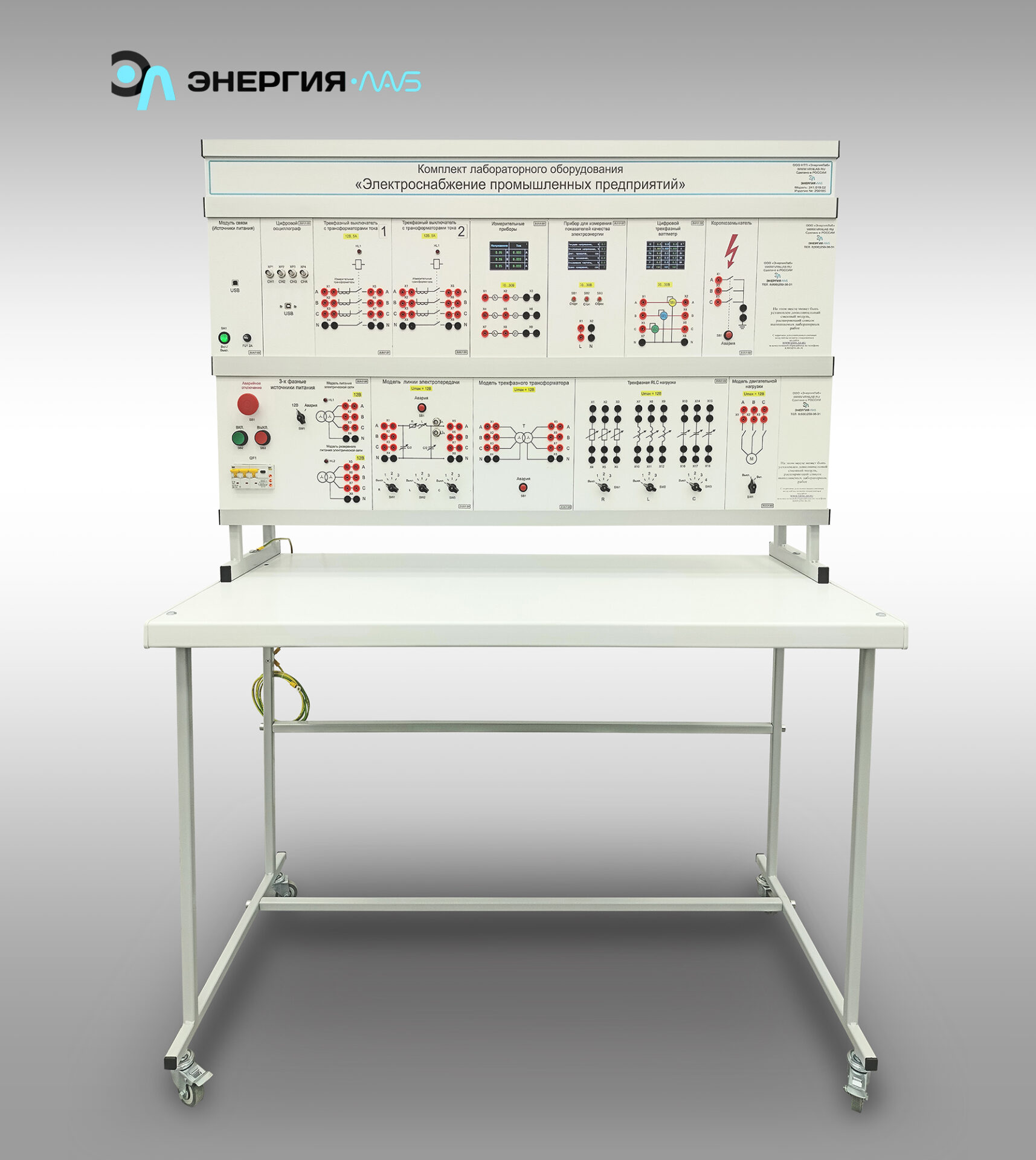

Типовой комплект учебного оборудования «Электроснабжение промышленных предприятий», ЭЛБ-241.019.03
- Исполнение: Без ПО
Комплект учебно-лабораторного оборудования "Электроснабжение промышленных предприятий" предназначен для проведения практических занятий по изучению методики настройки и расчета установок типовых релейно-контактных схем устройств защиты и автоматики электроэнергетических объектов, таких как токовая отсечка, максимальная токовая защита, продольная дифференциальная защита, автоматическое повторное включение и автоматическое включение резерва, изучения однофазных и трехфазных счетчиков электрической энергии, измерительных трансформаторов напряжения и тока, трехфазного измерителя мощности.
Состав
Комплект лабораторных модулей:
Активная нагрузка (2 шт.).
Емкостная нагрузка.
Индуктивная нагрузка (2 шт.).
Источник питания.
Реле промежуточное.
Мультиметры.
Трансформаторы.
Однофазный счетчик.
Линия электропередачи.
Однофазный ваттметр и трансформатор напряжения.
Коммутатор измерителя мощностей.
Измерительный модуль.
Однофазный ваттметр.
Автотрансформатор регулируемый.
Световая сигнализация и кнопочный пост управления.
Контактор.
Блок реле № 1.
Блок реле № 2.
Комплект учебно-лабораторного оборудования "Электроснабжение промышленных предприятий" предназначен для проведения практических занятий по изучению методики настройки и расчета установок типовых релейно-контактных схем устройств защиты и автоматики электроэнергетических объектов.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Моделирование максимальной токовой защиты линии электропередачи.
- Моделирование мгновенной токовой отсечки линии электропередачи.
- Моделирование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
- Моделирование дифференциальной защиты линии электропередачи.
- Моделирование дифференциальной защиты трансформатора.
- Моделирование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
- Моделирование тепловой защиты электрической цепи с помощью электротеплового реле.
- Автоматическое включение резервного питания линии электропередачи.
- Автоматическое повторное включение линии электропередачи.
- Раздел "Электрические измерения"
- Непосредственное измерение переменного тока с помощью щитового амперметра.
- Измерение переменного тока с помощью трансформатора тока и амперметра.
- Непосредственное измерение переменного напряжения с помощью вольтметра.
- Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
- Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
- Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
- Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
- Раздел "Электрические измерения"
- Определение статической характеристики мощности активной нагрузки.
- Определение статической характеристики мощности индуктивной нагрузки.
- Определение статической характеристики мощности емкостной нагрузки.
- Потери электрической энергии в распределительных сетях.
- Измерение параметров установившегося режима в сети с односторонним питанием.
- Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
1. Лабораторный стенд "Электроснабжение промышленных предприятий".
2. Лабораторный стол с двухсекционным контейнером (2 шт.).
3. Двухуровневая двухрядная рама (2 шт.).
4. Комплект соединительных проводов и сетевых шнуров.
5. Вывеска с названием стенда
6. Соединительные провода и сетевые шнуры.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические рекомендации по проведению лабораторных работ.
