Типовой комплект учебного оборудования «Датчики уровня жидкости различного принципа действия, применяемые в нефтяной промышленности», ЭЛБ-001.050.01
- Исполнение: С ПО
Типовой комплект учебного оборудования предназначен для изучения датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.

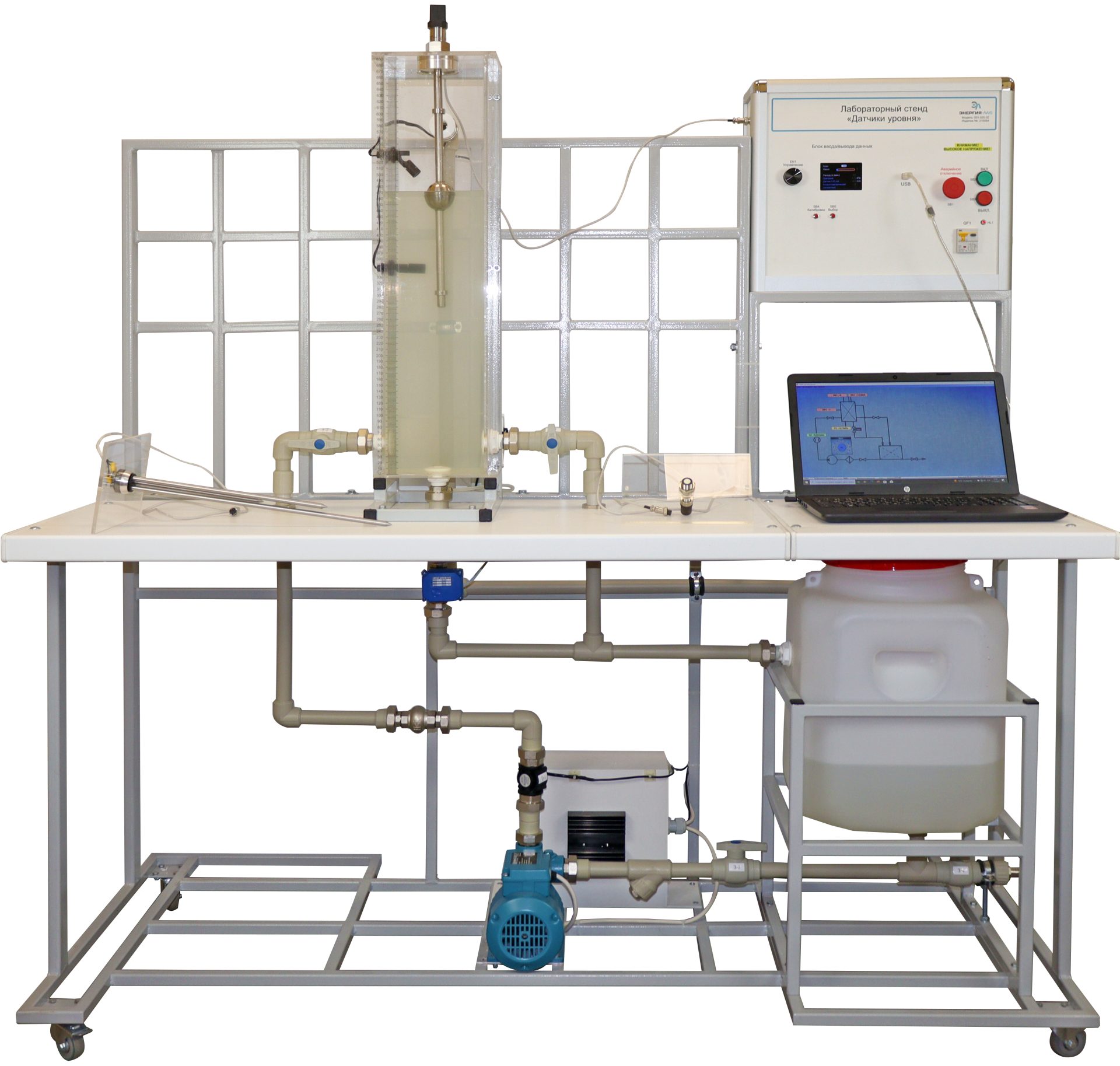

Комплект оборудования смонтирован на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из технологической емкости, насоса циркуляционного, системы заслонок, электромагнитного клапана.
Система измерения уровня включает в себя:
- мерную емкость;
- датчик уровня кондуктометрический;
- датчик уровня поплавковый дискретный;
- датчик уровня поплавковый аналоговый;
- датчик уровня гидростатический.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость оснащена мерной шкалой с ценой.
В мерную емкость вода поступает из технологической емкости объемом 40л при помощи циркуляционного насоса. Управление насосом осуществляется с блока управления.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, которые подключаются к блоку управления.
В мерной емкости, на боковой панели, установлен датчик уровня поплавковый дискретный, который подключается к блоку управления.
В дне мерной емкости установлен мембранный датчик давления, который подключается к блоку управления.
Типовой комплект учебного оборудования предназначен для проведения лабораторно –практических занятий по изучению теоретических основ теории автоматического регулирования и средств автоматизации, датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
- Потребляемая мощность, В·А: 800
- от однофазной сети переменного тока, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- длина (по фронту): 1400
- ширина (ортогонально фронту): 700
- высота: 1600
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Метрологические характеристики датчиков уровня (5 л.р.).
- Динамические характеристики датчиков уровня (4 л.р.).
- Влияние различных факторов на показания датчиков (5 л.р.).
Типовой комплект учебного оборудования «Датчики уровня жидкости различного принципа действия, применяемые в нефтяной промышленности» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон - 1шт.
Паспорт –1шт.
Ноутбук –1шт.
