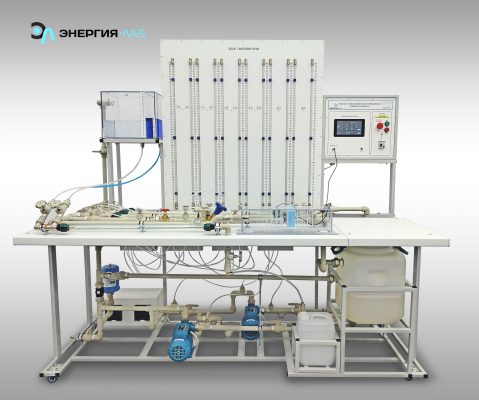

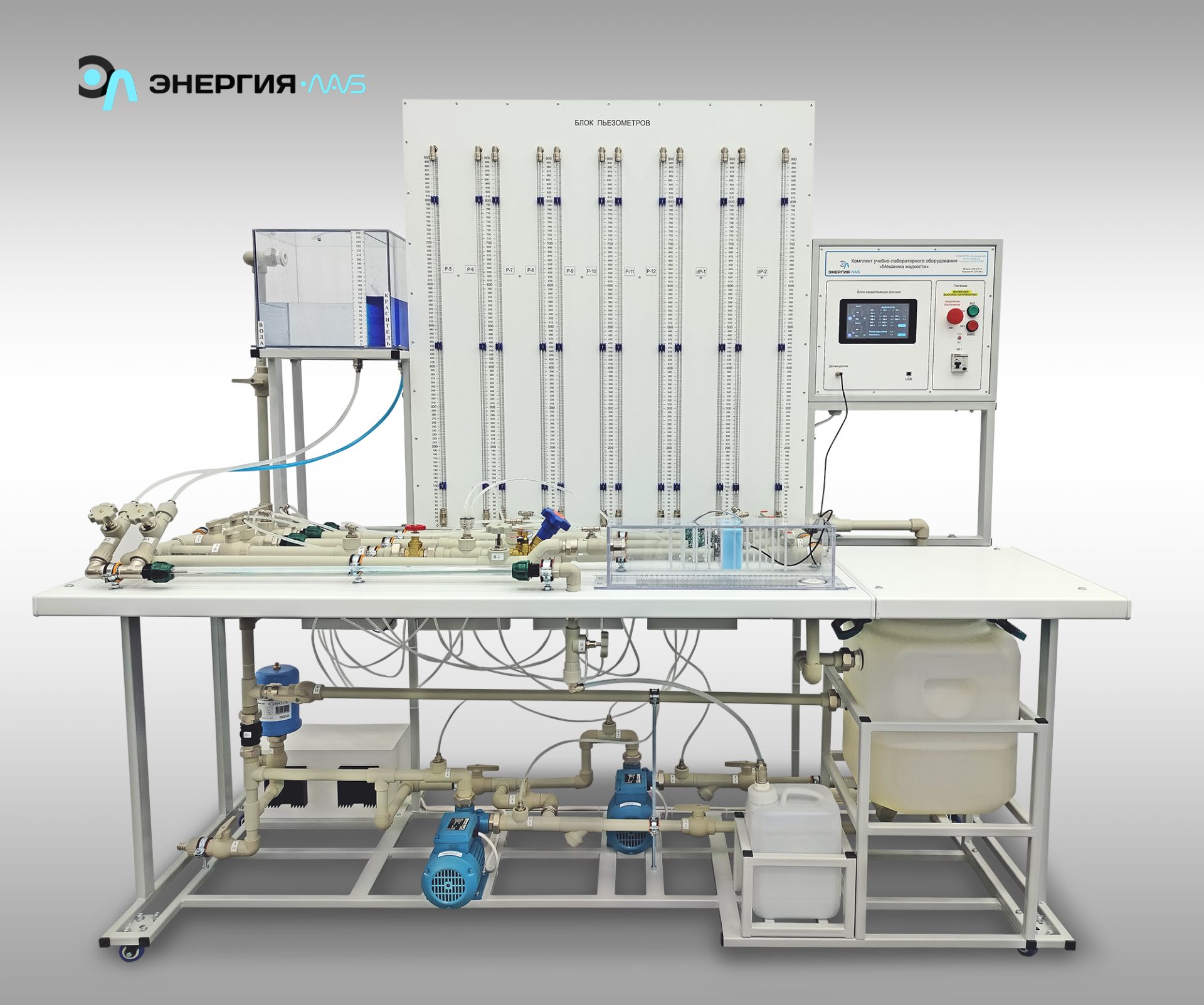

Типовой комплект учебного оборудования «Механика жидкости» предназначен для проведения цикла лабораторно-практических занятий по курсу «Механика жидкости и газа».
Комплект собран на рамном основании из стального профиля покрытого порошковой краской.
На раме смонтирована гидравлическая система и блок управления.

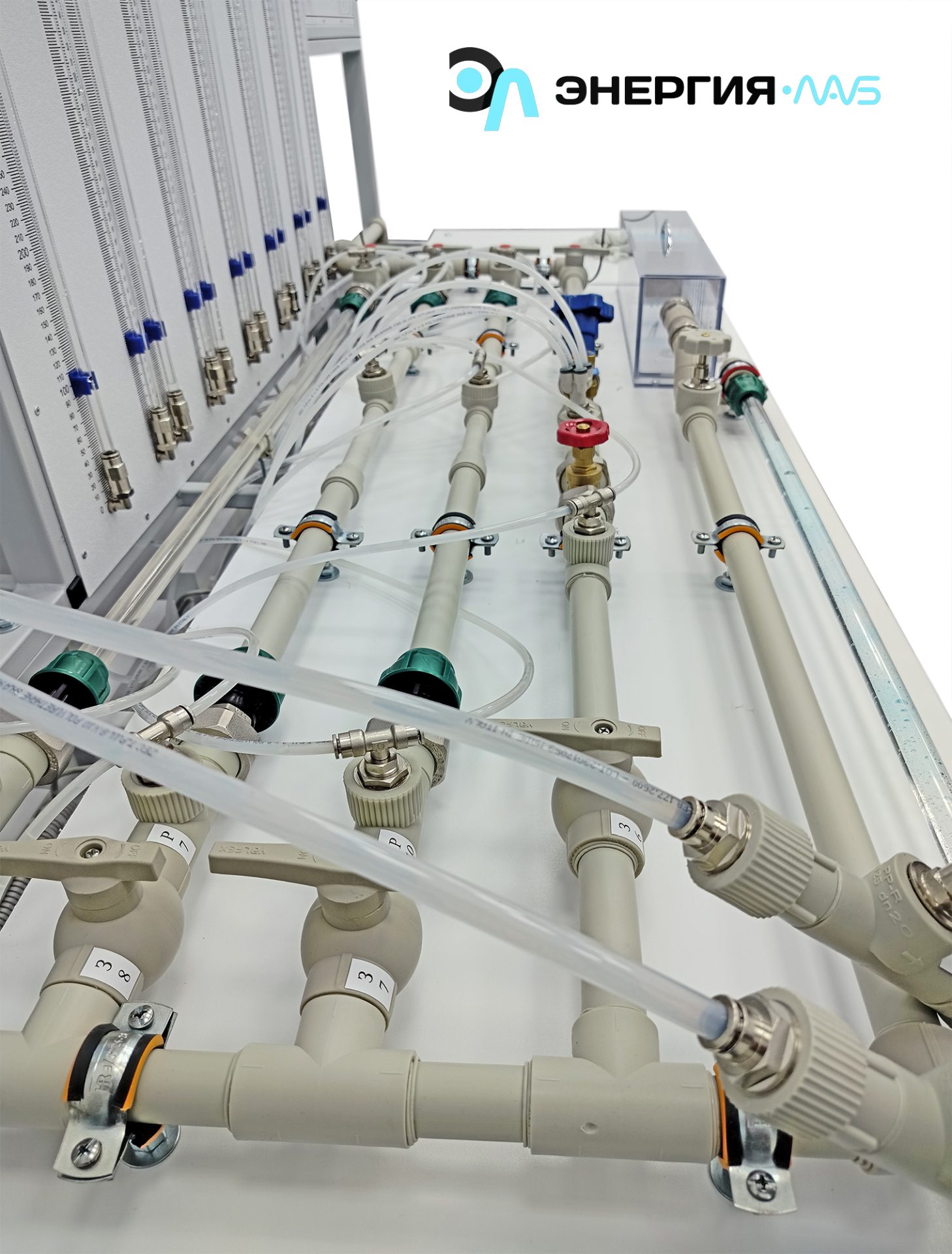

Вся гидравлическая система стенда разделена на исследуемые участки.
• Участок для изучения режима течения жидкости (визуализация ламинарного и турбулентного режимов).
• Участок для изучения уравнения Бернулли.
• Участок для изучения потерь давления (напора).
• Участок для изучения характеристик трубопроводов.
• Участок для изучения силового воздействия незатопленной струи на механическую преграду.
• Участок для изучения характеристики насосов.

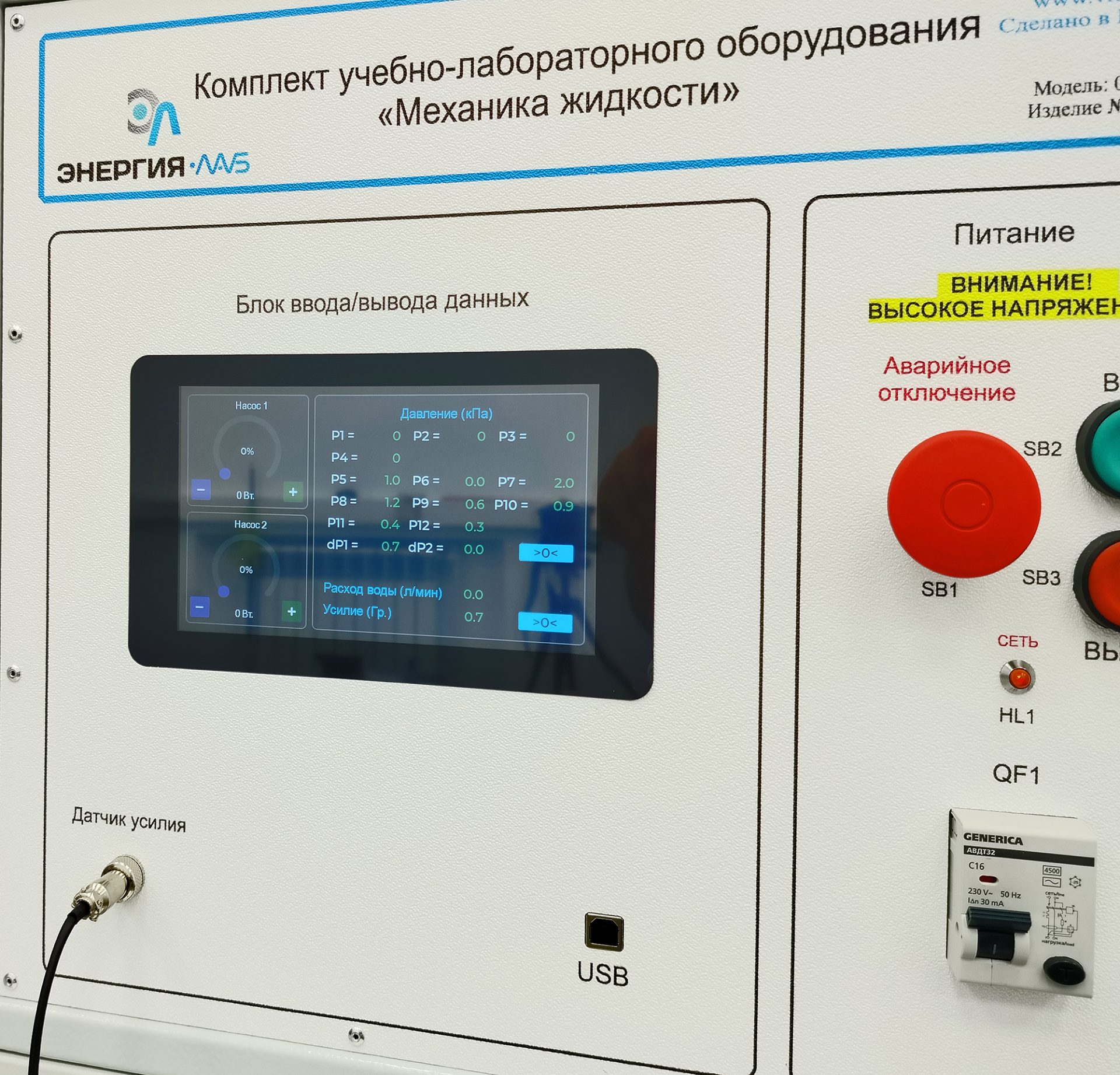

Все датчики, установленные на стенде, подключаются к измерительной системе и отображаются на цветной сенсорной панели, а также на панели пьезометров.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Измерение расхода воды объемным способом.

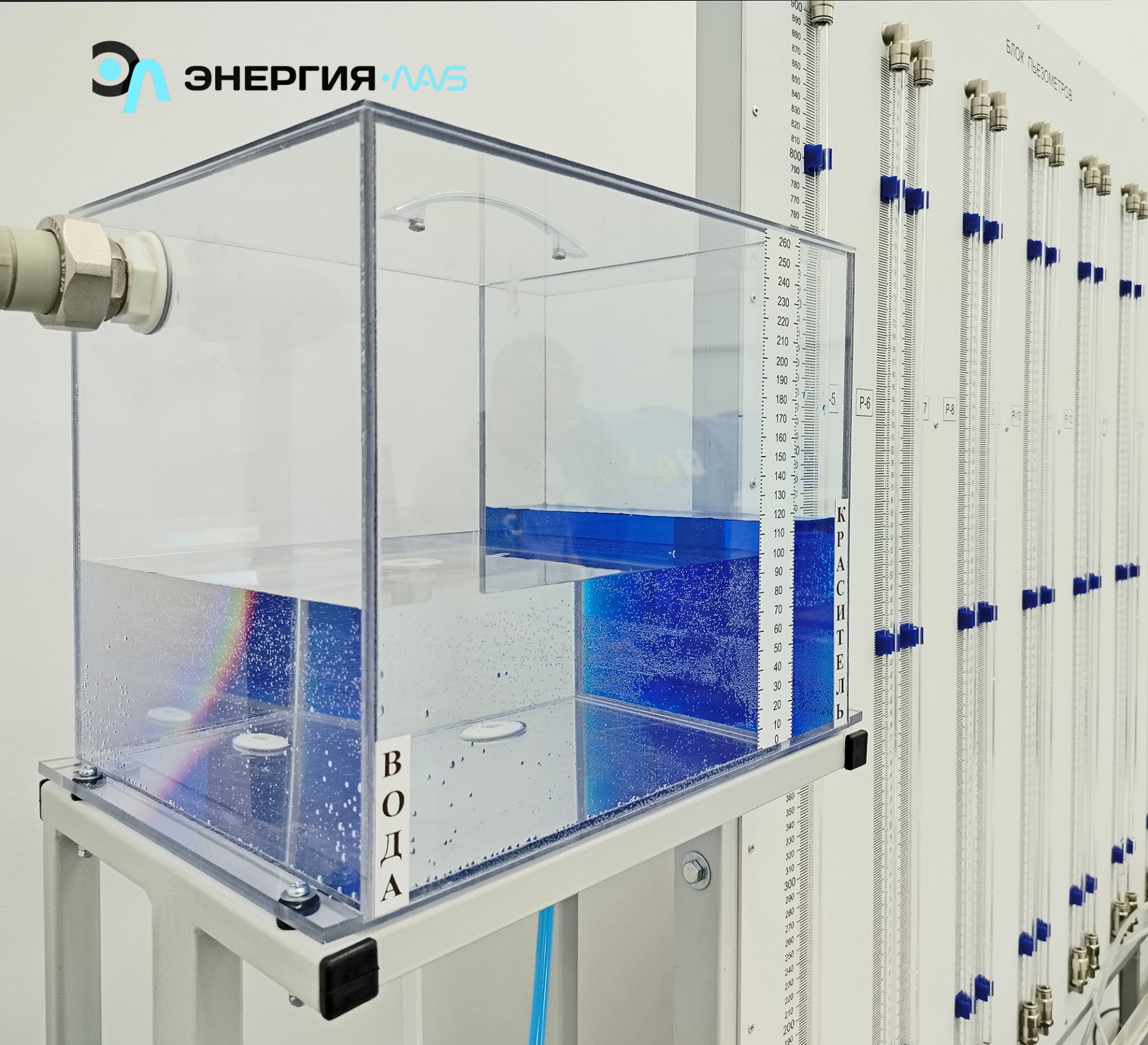

- Изучение режима течения жидкости. Визуализация ламинарного и турбулентного течения.
- Исследование характеристик трубопроводов.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы.
- Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки.
- Изучение силового воздействия не затопленной струи жидкости на механическую преграду.
- Иллюстрация уравнения Бернулли.
- Определение напорных характеристик насоса.
- Снятие характеристик насосов при их последовательном соединении.
- Снятие характеристик насосов при их параллельном соединении.
Типовой комплект оборудования «Механика жидкости» - 1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
