Цифровая учебная лаборатория «SuBaS», ЭЛБ-180.041.01

Описание товара

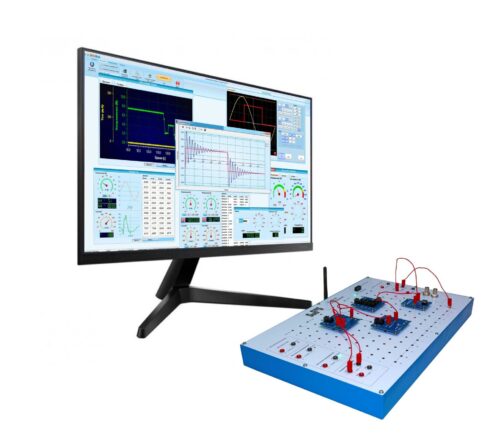

Лабораторный программно-аппаратный комплекс SuBas представляет собой открытую программно-аппаратную систему, реализующей функции цифровой учебной лаборатории, предназначен для проведения лабораторно-практических занятий инженерного профиля в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторный программно-аппаратный комплекс SuBas состоит из учебной платформы и специализированного оригинального программного обеспечения.

Учебная цифровая лаборатория SuBaS или программно аппаратный комплекс (ПАК), в зависимости от комплектации мини-модулей, которые позволяют выполнять лабораторные работы по многим курсам в технических колледжах, техникумах и ВУЗах.

Позволяет выполнять более 200 лабораторных работ.

Учебная платформа включает в себя:

- источники сигналов:

• источник тока;
• источник напряжения 1;
• источник напряжения 2;
• стабилизированные напряжения;
• генератор сигналов

- измерительные приборы:

• амперметр;
• вольтметры;
• осциллограф.

- панель сборки экспериментальных модулей;

- индикатор «Сеть/Перегрузка».

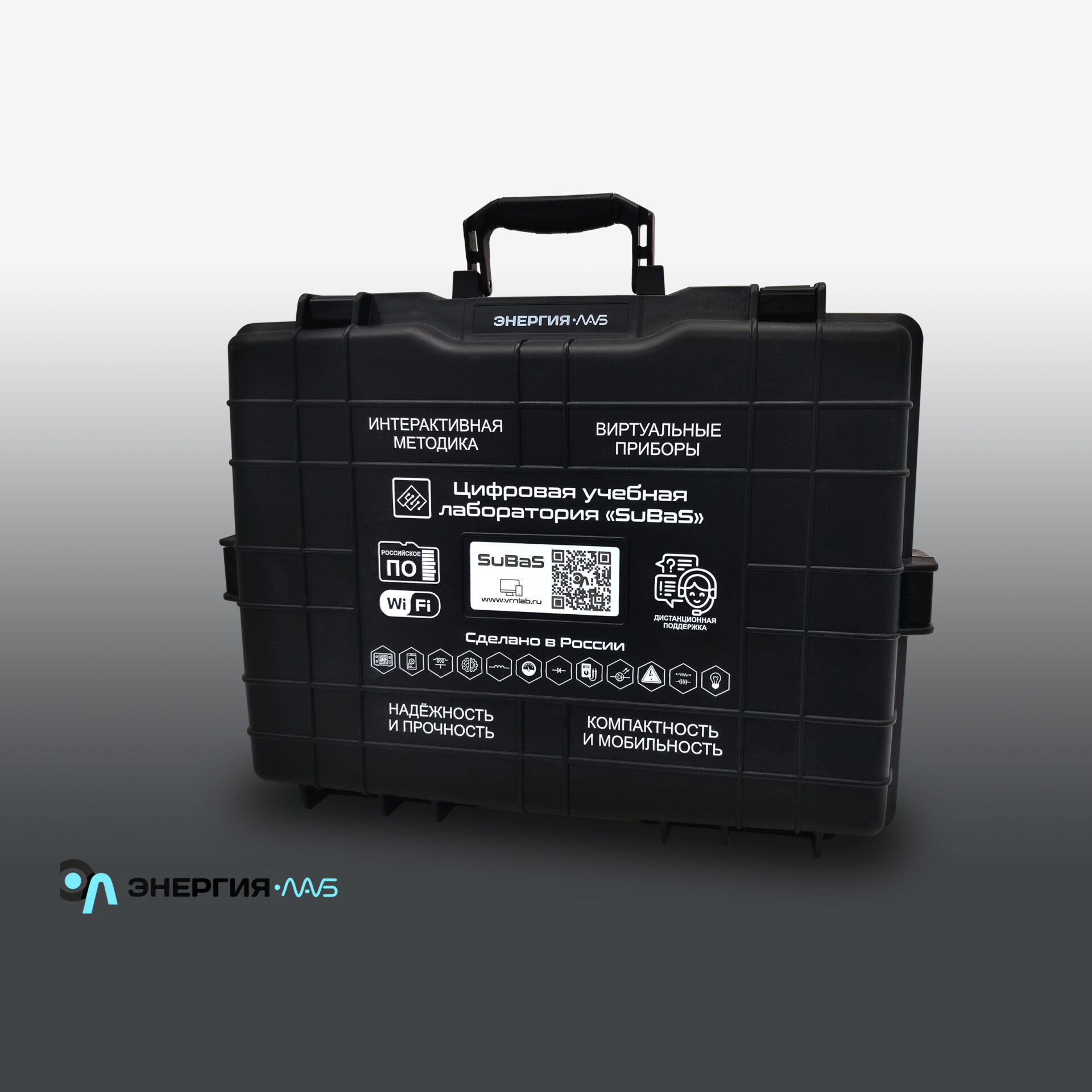

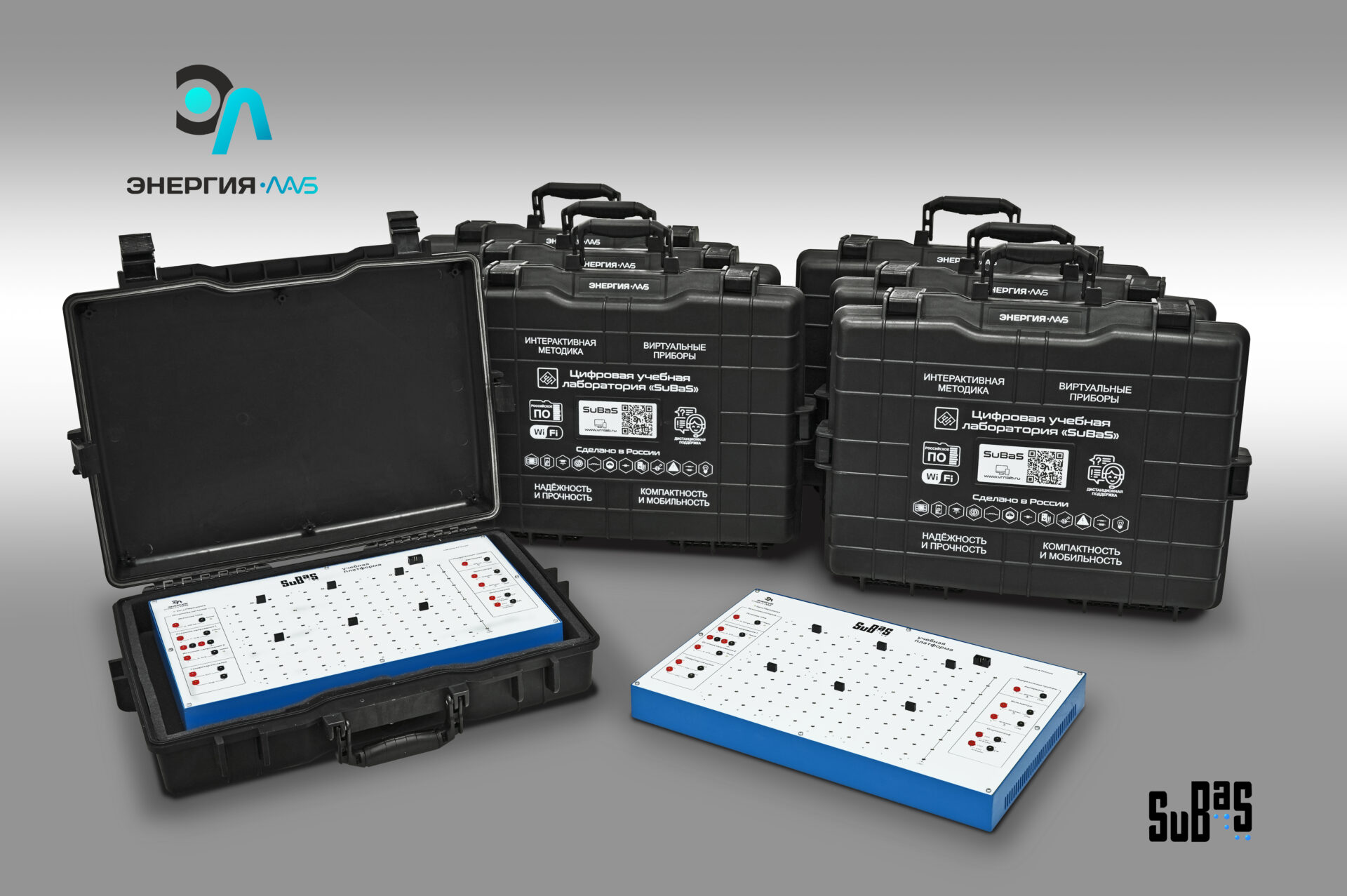

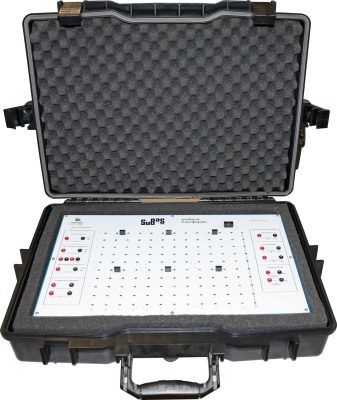

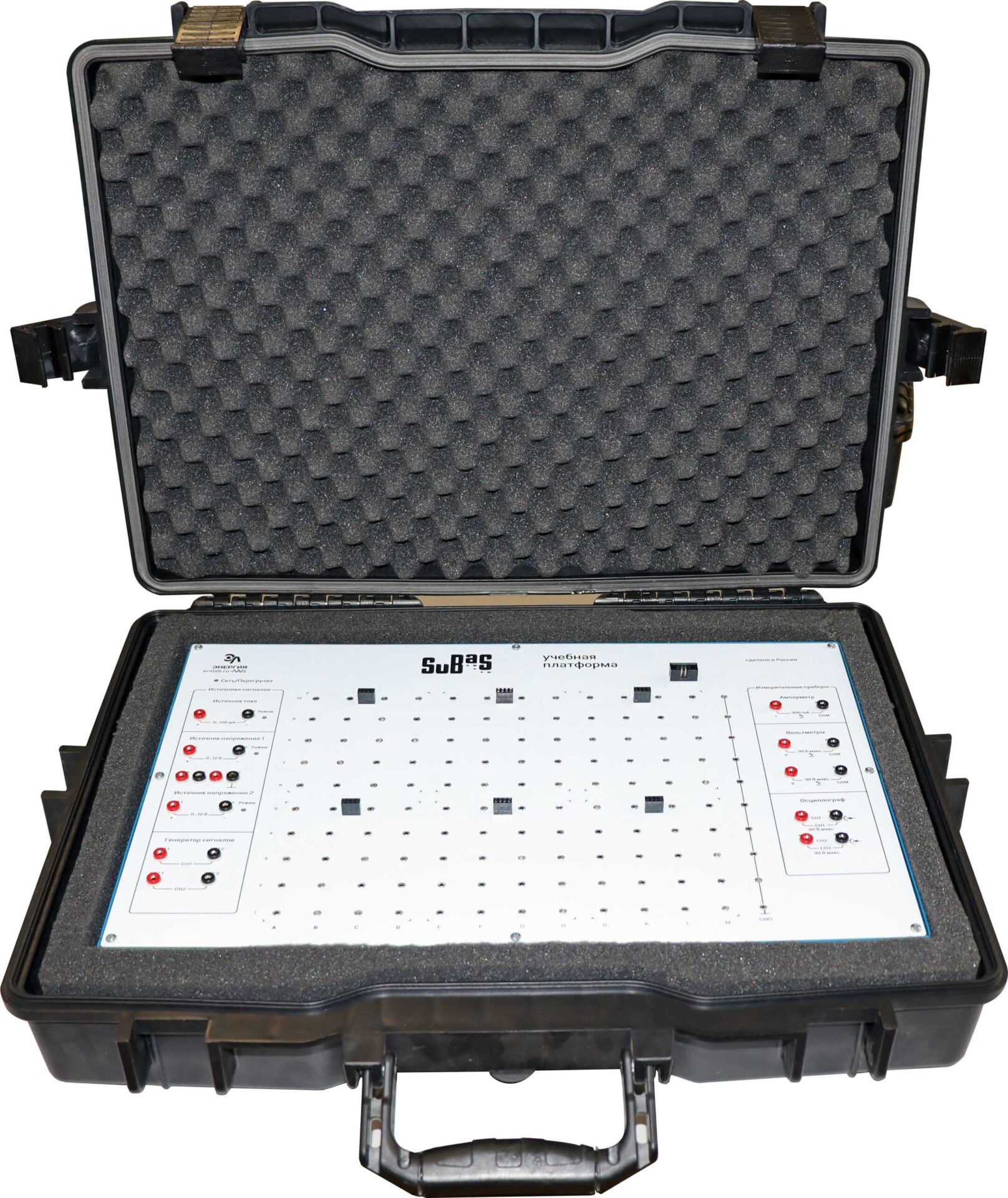

Для хранения и транспортирования учебная платформа укладывается в ударопрочный кейс.

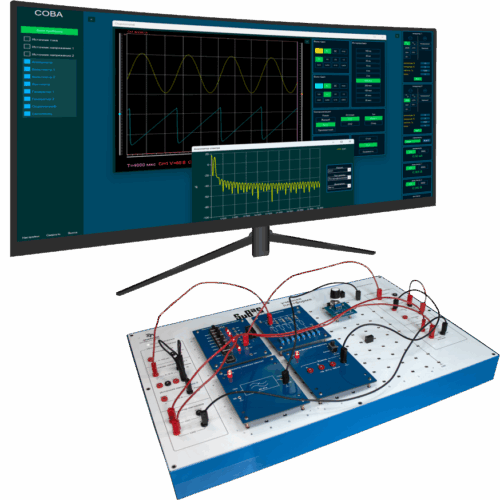

Используя технологию виртуальных инструментов на базе программного обеспечения поставляемого в комплекте, мы получаем идеальную платформу для разработки учебных методик и научных экспериментов.

На базовой макетной платформе, можно составлять различные исследуемые схемы, как из модулей предоставляемой нашей компанией, так и использовать собственные элементы.

SuBaS - разработана как альтернатива инженерной лабораторной рабочей станции (платформы) NI ELVIS (Ни Элвис), которая обеспечивает возможности обучения на основе проектов с использованием онлайн-измерений и практического проектирования встроенных систем. Уточняем, что это не аналог NI ELVIS (NI ELVIS II, NI ELVIS III), а именно альтернатива или импортозамещение зарубежной цифровой учебной платформе для инженерного образования (for engineering education) в России.

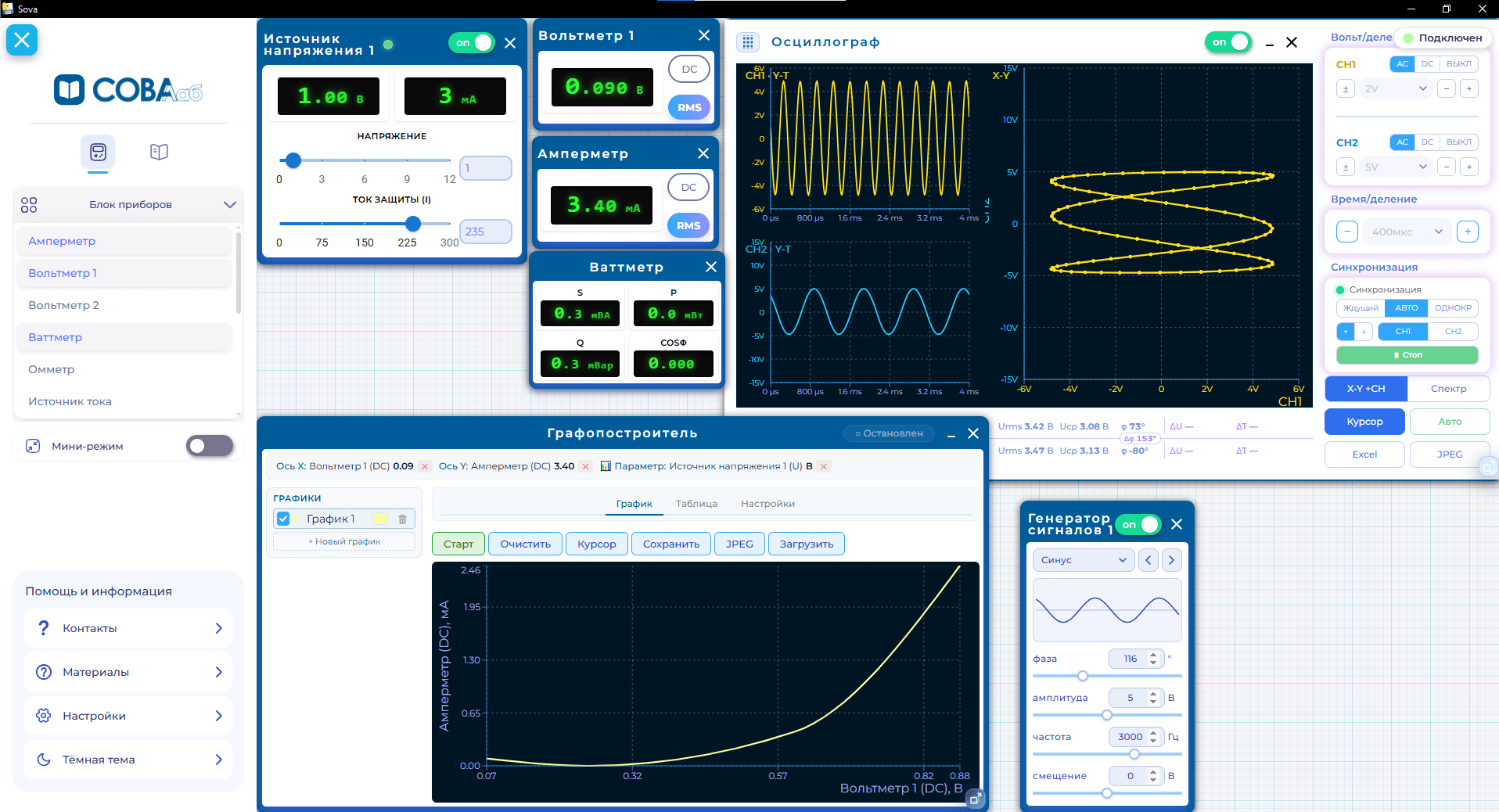

Комплект программного обеспечения для SuBaS предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Кроме того, комплект программного обеспечения обеспечивает возможность моделировать и анализировать схемы электронных устройств.

Основные тематические направления обучения:

• электроника;
• схемотехника;
• электротехника;
• радиотехника;
• телекоммуникационные системы;
• физика;
• основы цифровой техники;
• источники вторичного электропитания;
• полупроводниковые приборы;
• электрические цепи;
• другие.

Список выполняемых лабораторных работ зависит от конкретного комплекта мини-модулей.

С этим товаром покупают

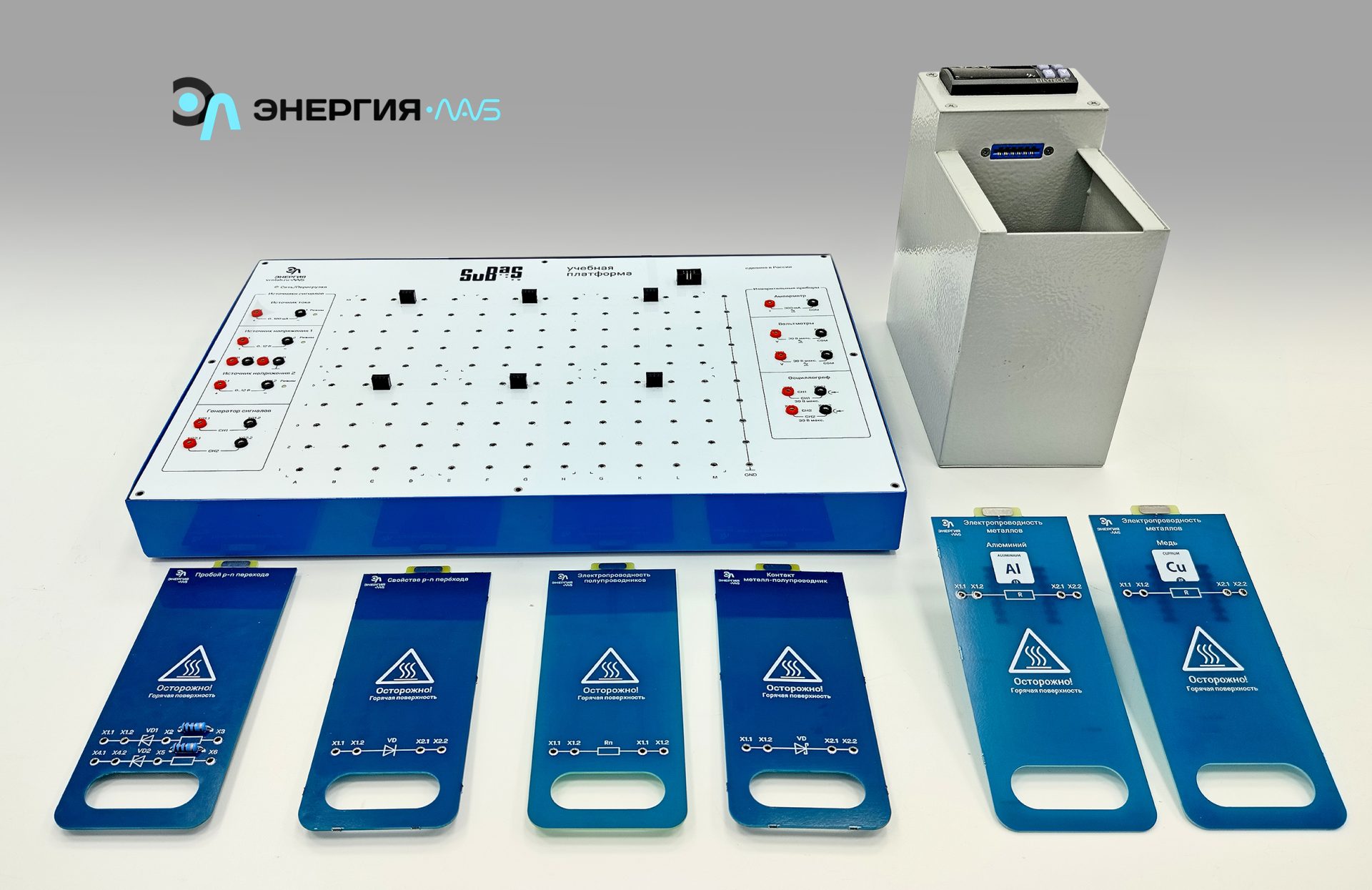

Комплект минимодулей «Источники вторичного электропитания». Лабораторных: 11
Комплект минимодулей «Полупроводниковые приборы». Лабораторных: 24
Комплект минимодулей «Проводники и ферромагнетики». Лабораторных: 6
Комплект минимодулей «Радиотехника». Лабораторных: 16
Комплект минимодулей «Схемотехника». Лабораторных: 25
Комплект минимодулей «Физика твердого тела». Лабораторных: 6
Комплект минимодулей «Цифровая техника». Лабораторных: 18
Комплект минимодулей «Электрические цепи». Лабораторных: 30

Преимущества

Лабораторный программно-аппаратный комплекс SuBas не требует специальной подготовки перед проведением практических занятий со студентами.

Лабораторный программно-аппаратный комплекс обеспечивает выполнение лабораторной работы для студентов в количестве 2-3 человек.

Сегодня в технических вузах, чтобы обеспечить учебный процесс нужны целые лаборатории, состоящие из множества приборов, что сразу исключает мобильность. Мы не можем быстро организовать в другой аудитории лабораторию, не перенеся туда все приборы, подключив их к электрическим сетям, с каждым прибором надо отдельно работать, коммутировать и так далее, а результаты измерений надо отдельно фиксировать и обрабатывать на стороннем носителе.

Работая в области производства учебно-лабораторного оборудования, ООО НТП «ЭнергияЛаб» обратила внимание на данные факторы и создала продукт «SuBaS», который при компактных размерах заменяет небольшую лабораторию, обладает высокой функциональностью, то есть может применятся в разных дисциплинах. Данный комплекс отличается мобильностью и инновационостью.

Основой является программно-аппаратный комплекс «TechLab», разработанный нашей компанией. В базовую комплектацию «SuBaS» входят, также разработанные нами функциональный генератор, генератор сигналов произвольной формы, осциллограф, два источника напряжения, источник тока, два вольтметра, амперметр, фиксированный источник напряжения, блок коммутации, который собирает информацию с измерительных приборов и передает сигнал для дальнейшей обработки и вывода данных с помощью программного обеспечения по USB или Wi-fi каналу, а также позволяет принимать обратный сигнал управления исполнительными устройствами.

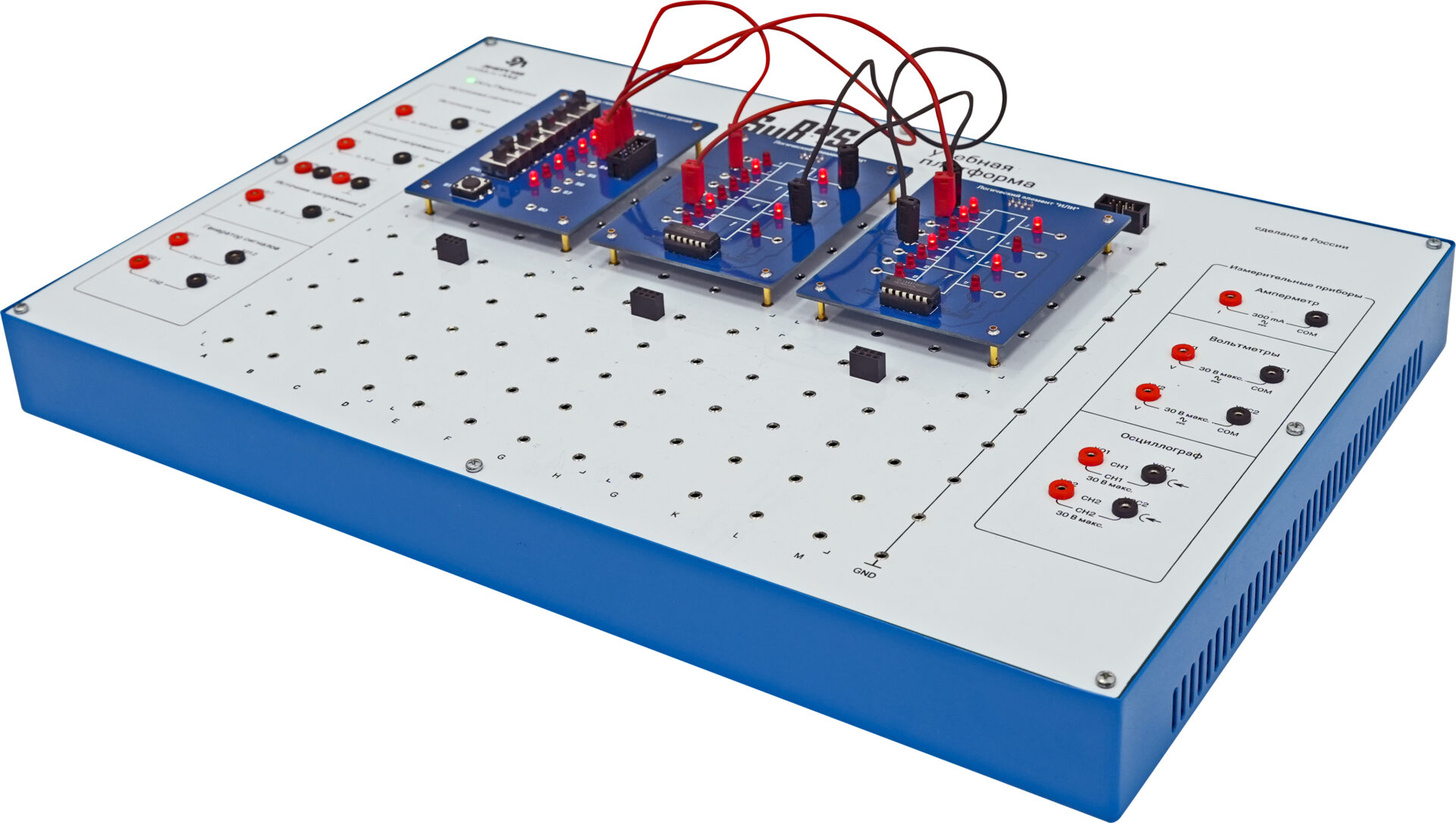

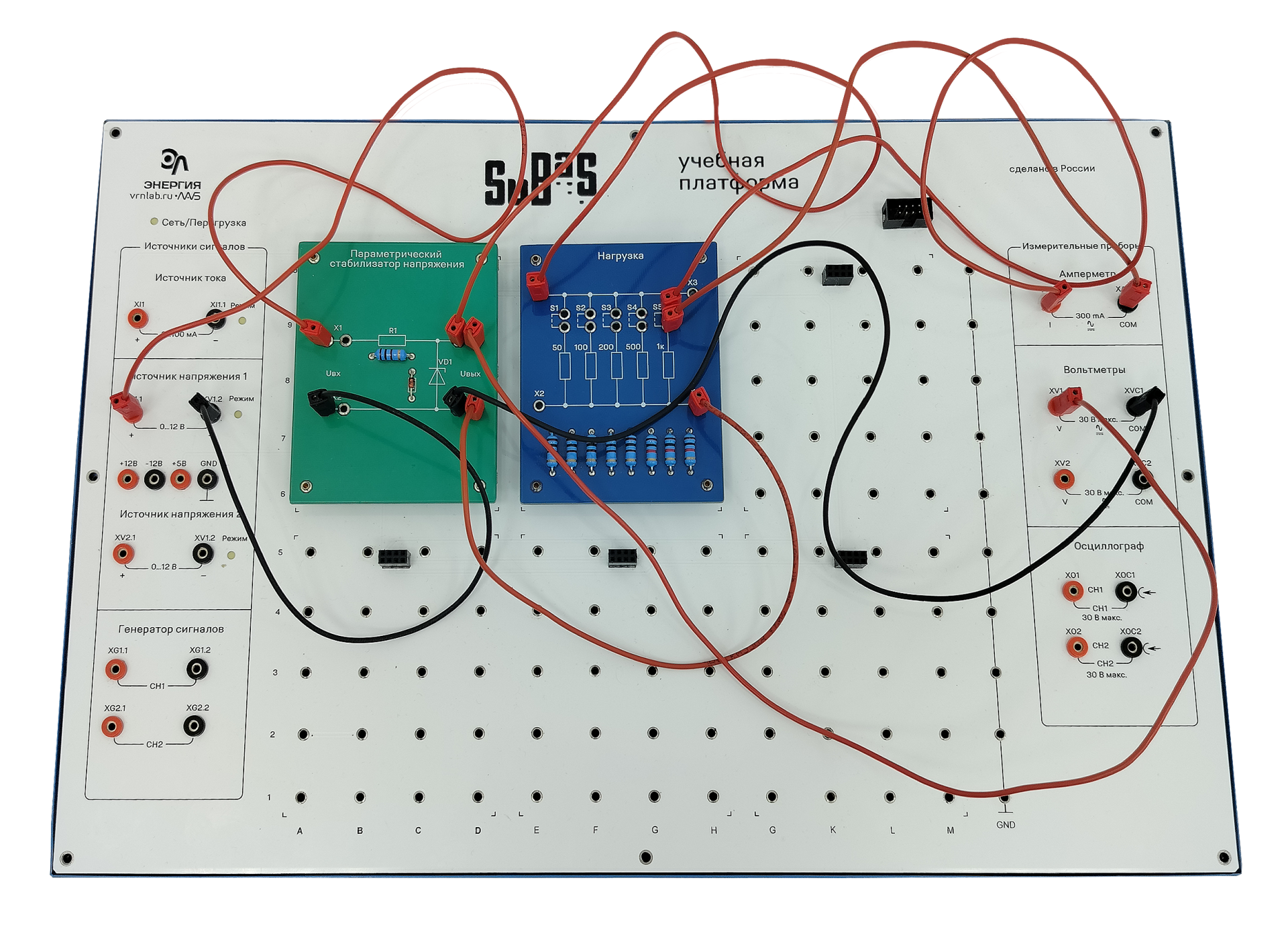

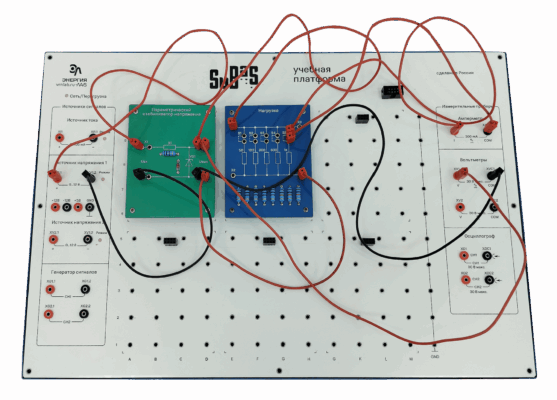

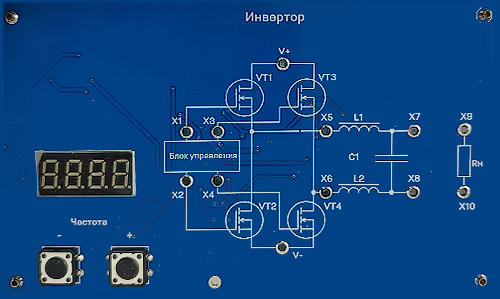

В центре платформы «SuВаS» находится наборное поле для коммутации исследуемых элементов, т.е. лабораторных модулей. Модуль может представлять собой как часть собираемой схемы или простой исследуемый элемент (например, резистор), так и сложную схему, на которой выполняются сразу несколько лабораторных работ. С помощью модулей можно коммутировать различные схемы, что позволяет применять «SuBaS» в учебных дисциплинах по электротехнике, электронике, радиотехнике, телекоммуниционным системам, цифровой электронике, физике, мехатронике.

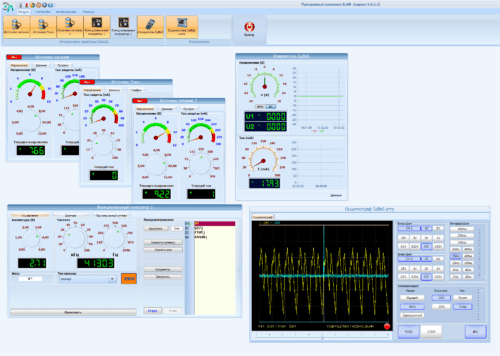

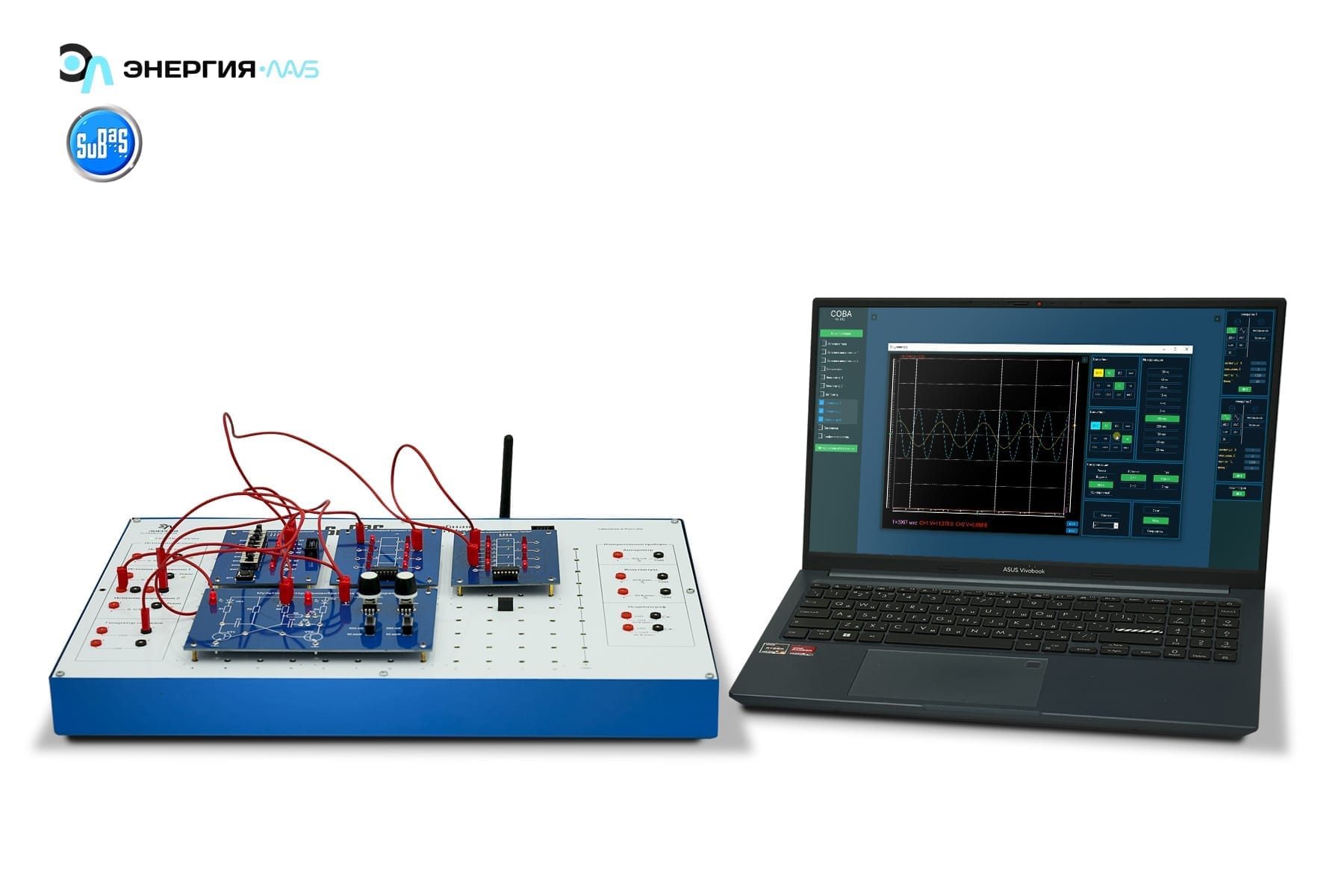

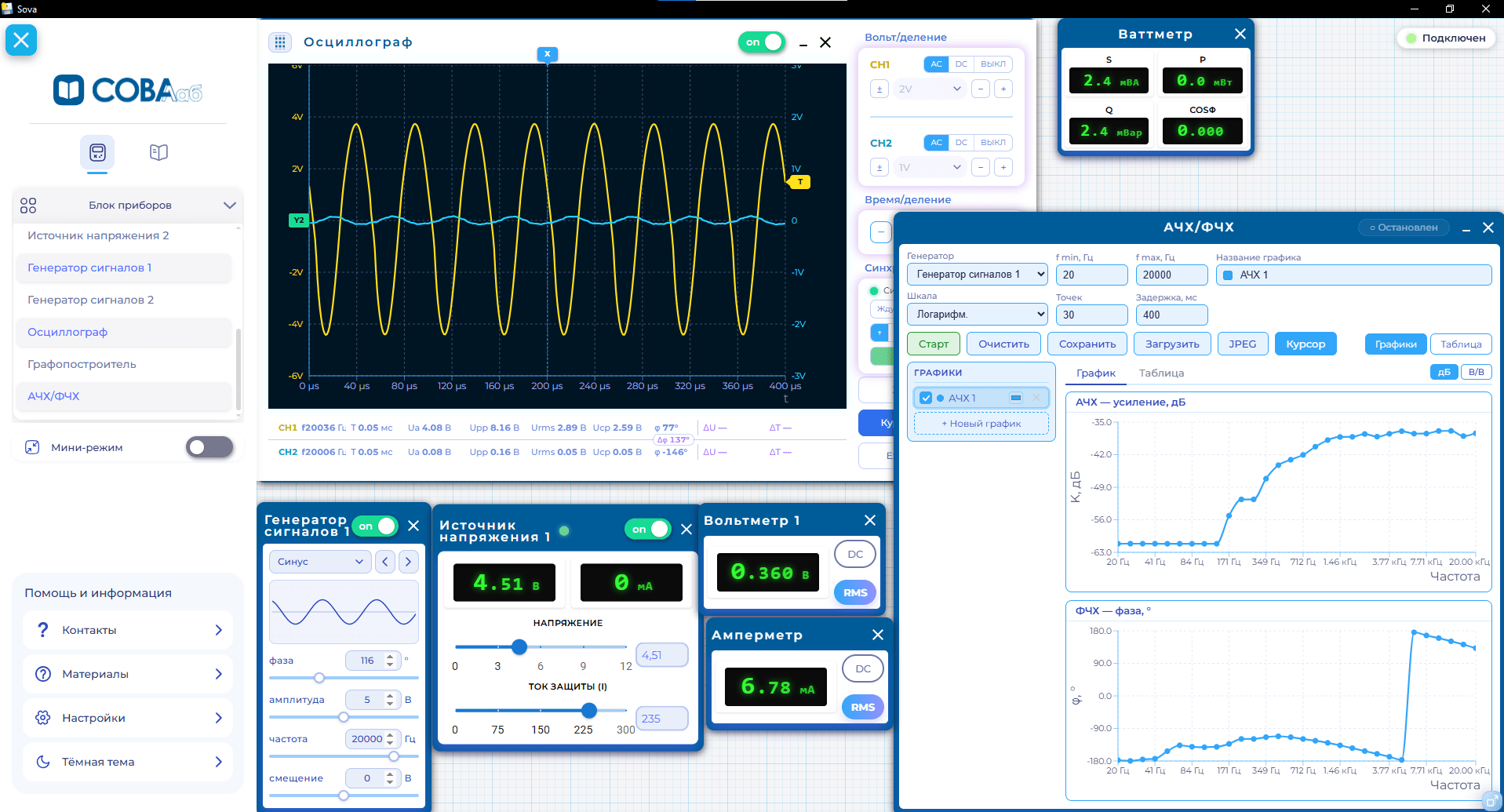

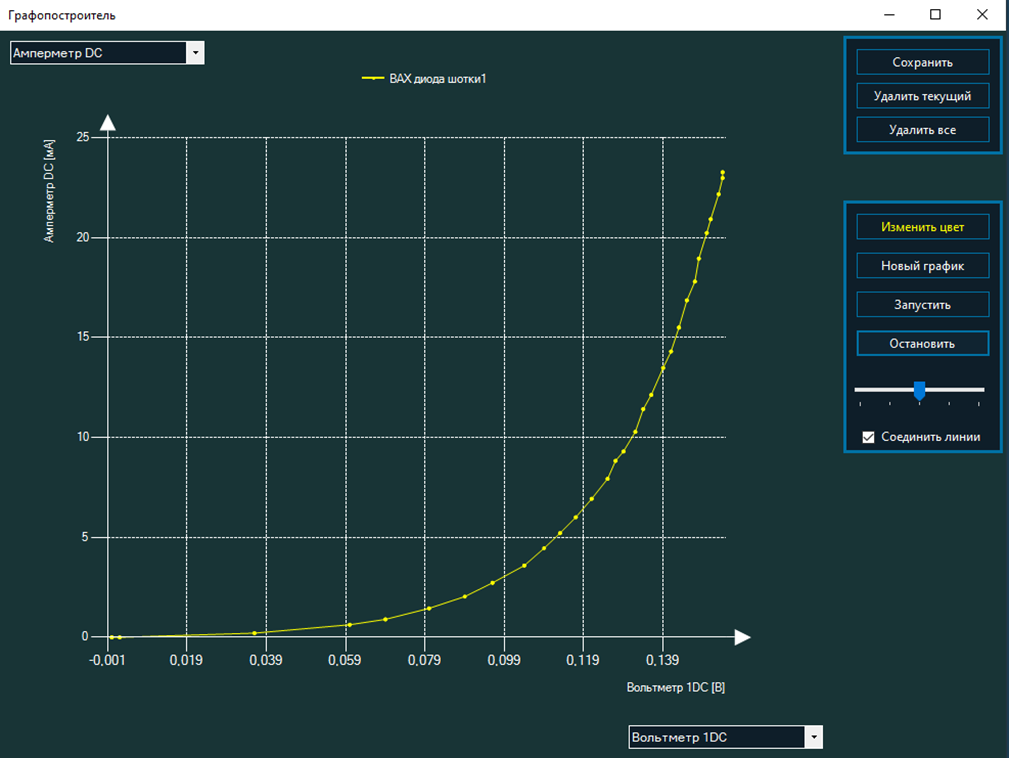

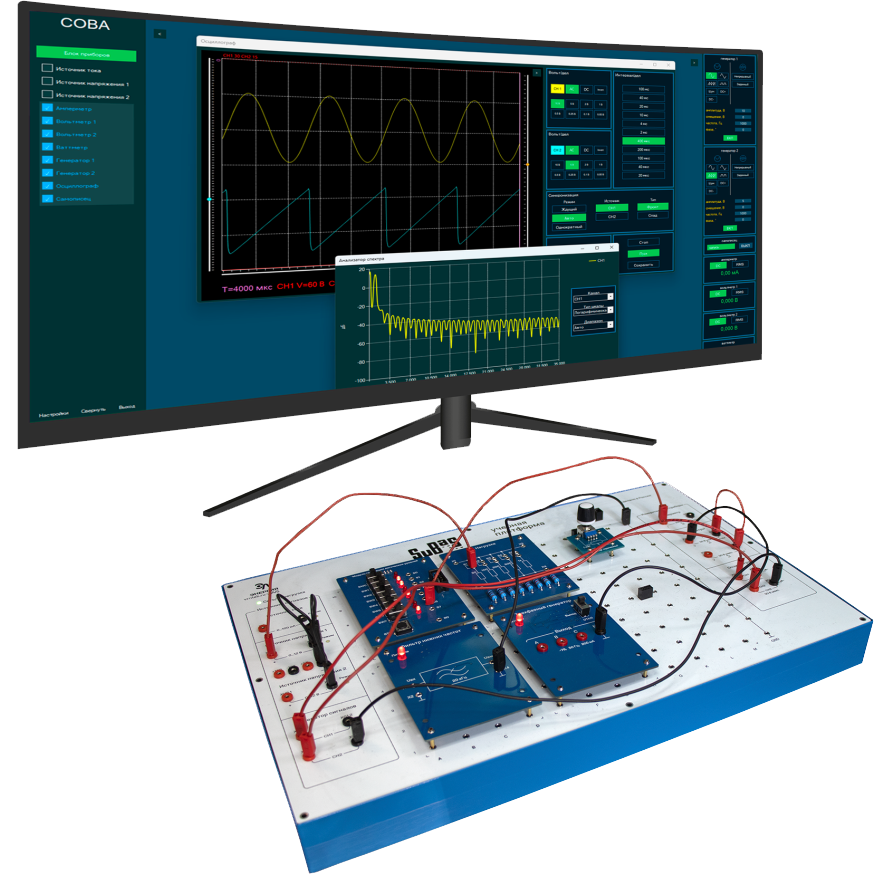

Визуализация всего процесса происходит с помощью программного обеспечения. На мониторе выводится интерфейс измерительных приборов и устройств, размещение в свободном порядке.

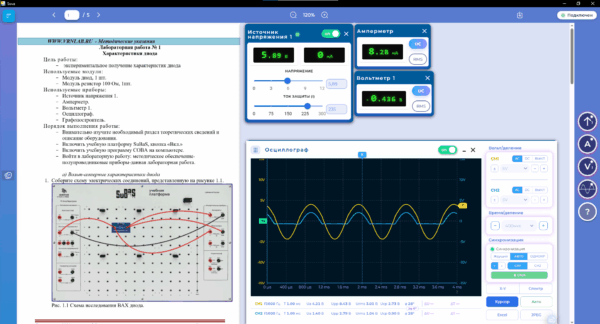

Программное обеспечение позволяет просмотреть методический материал к лабораторным работам, для преподавателей есть возможность загрузить свои методические рекомендации для учащихся, сохранить полученные данные в табличном виде, создать скриншоты графического изображения данных с измерительных приборов, провести аналитику некоторых измерений.

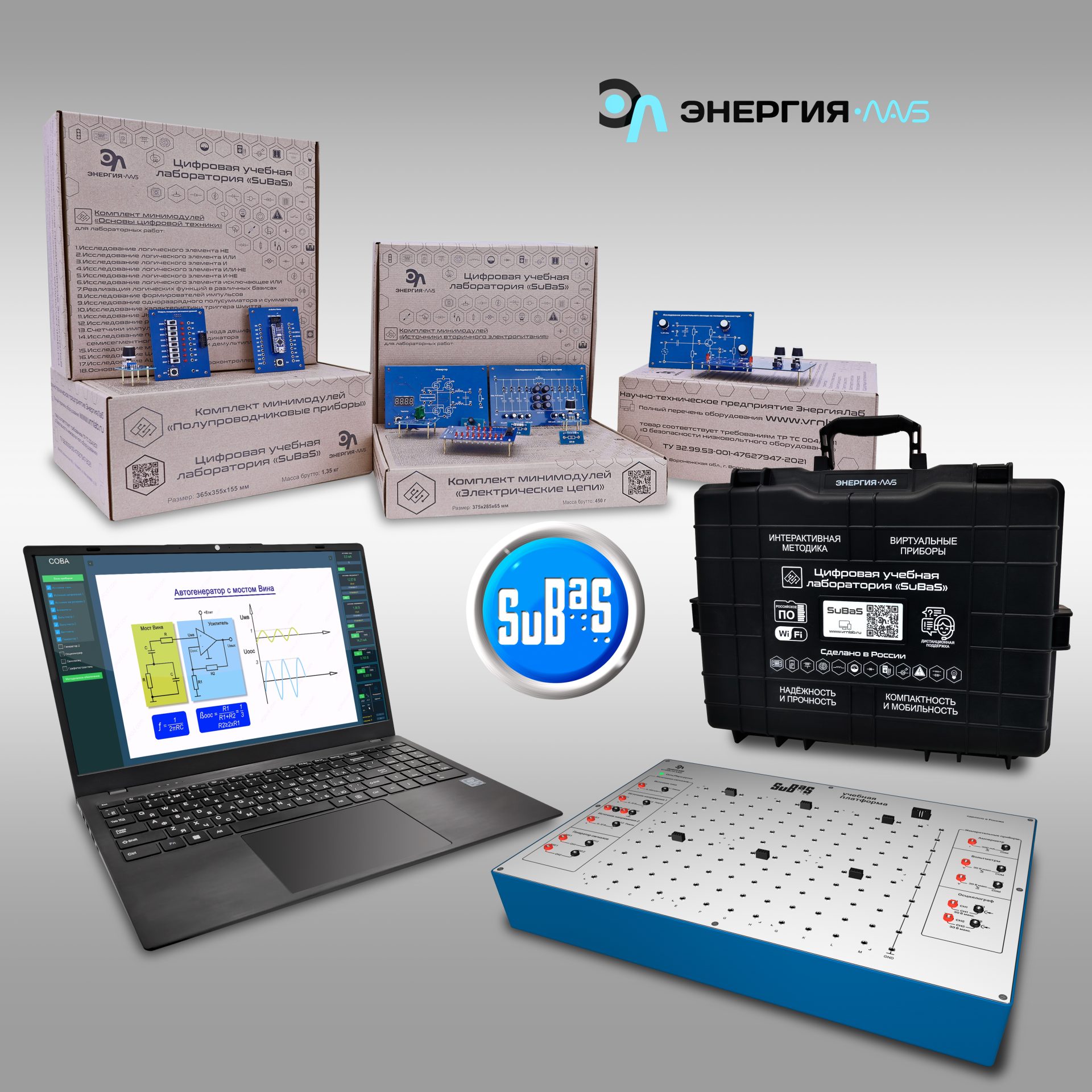

Комплект поставки

1. Цифровая учебная лаборатория «SuBaS»
2. Противоударный кейс
3. Паспорт
4. Техническое описание оборудования
5. Мультимедийная методика
6. Гарантийный талон
7. Комплект программного обеспечения
8. Комплект соединительных проводов и сетевых шнуров

*По желанию заказчика, в комплектацию может быть включен ноутбук с установленным ПО

*Для выполнения лабораторных работ определенной тематики, в основной комплект нужно дополнительно включить дополнительный комплект минимодулей для нужных тематик.

Технические характеристики

• Центральный 32-битный процессор;
• USB порт;
• Высококачественный корпус из стали;
• Индикация состояния посредством цветных светодиодов;
• Внешний блок питания: вход 100-264В, 47-63Гц, выход 18В.

 Источники сигналов:

• Программируемый источник тока, 0-100 мА, точность установки тока в диапазоне 0.1-10мА – 10мкА, а в диапазоне 10-100мА – 100мкА – 1 шт;
• Программируемый источник напряжения, 0-12В, ток защиты 10-300мА, точность установки напряжения 10мВ, точность установки тока защиты 10мА – 2 шт.;
• Программируемый генератор сигналов, 2 канала.

В аналоговом режиме генератор выдает сигналы: : «синус», «треугольник», «пила», «меандр», «шум», постоянное напряжение положительной полярности «DC+», постоянное напряжение отрицательной полярности «DC-» с возможностью регулировки амплитуды от 0 до 10В, частоты от 1Гц до 100кГц и сдвига фазы между каналами от 0 до 359 градусов. Режим «Смещение» сдвигает сигнал на постоянное напряжение в пределах +/- 5В.

В цифровом режиме генератор вырабатывает положительные однополярные сигналы с амплитудой 5В в непрерывном и заданном режиме. В непрерывном режиме формируется непрерывный сигнал с заданными периодом и длительностью в пределах от 1 до 100мс, с шагом 0,01мс.  В заданном режиме формируется установленное количество импульсов от 1 до 1000.

• Выход фиксированного напряжения 5В, 500мА (гнездо 2 мм)
• Выходы фиксированных напряжений  +/- 12В, 500мА (гнезда 2 мм)

Измерительные приборы:

• Амперметр, максимальный ток 300 мА, точность измерения в диапазоне 0…30мА – 10мкА, в диапазоне 30..300мА – 100мкА, может измерять значения постоянного, среднеквадратичное и среднее значения переменного тока, разъемы 2мм — 1 шт.
• Вольтметр, максимальное измеряемое напряжение 30В, входное сопротивление 1МОм, точность измерения в диапазоне 0…3В – 1мВ, в диапазоне 3…30В – 10мВ, может измерять значения постоянного, среднеквадратичное и среднее значения переменного напряжения, вместе с амперметром может работать в режиме ваттметра и измерять активную мощность,  разъемы 2 мм — 2шт.
• Цифровой осциллограф, 2 канала, входное сопротивление 1МОм, частота дискретизации 2МГц, разрешение 12 бит, с анализатором спектра и специализированным двухканальным режимом X-Y— 1 шт.
