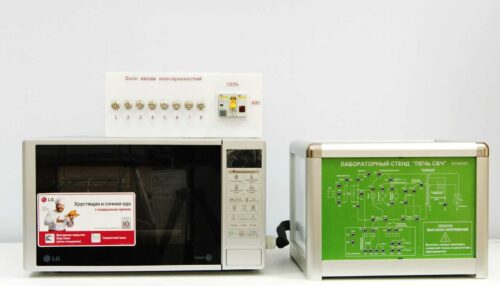

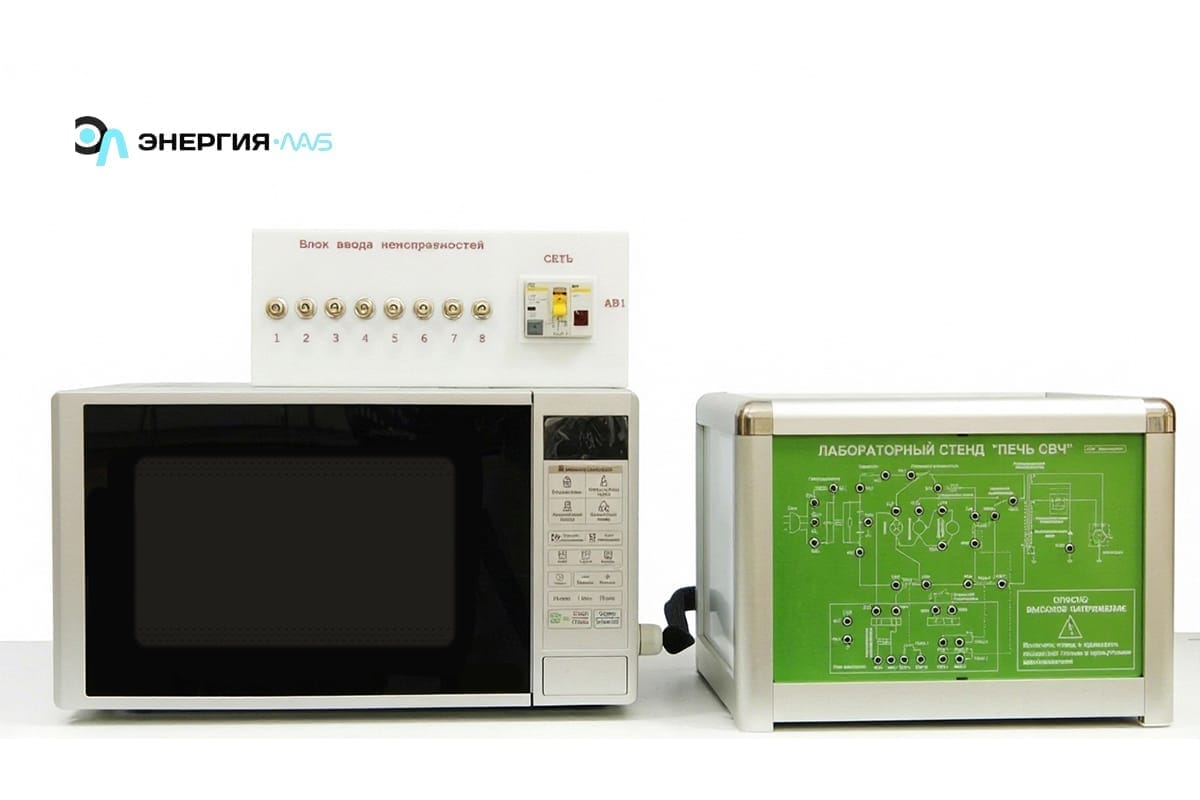

Учебный лабораторный стенд «Печь СВЧ»

Описание товара

Учебный лабораторный стенд предназначен для изучения функционирования современной бытовой микроволновой печи с электронным управлением, имитации неисправностей в печи, поиска и локализации неисправностей.

- сохранение всех функций бытовой микроволновой печи, на базе которой построен стенд;
- контрольные гнезда для исследования сигналов должны располагаться на функциональной или принципиальной схеме на печи;
- функциональная или принципиальная схема печи должна быть нанесена фотохимическим способом на алюминиевую поверхность и быть стойкой к истиранию;
- количество контрольных точек для изучения электронной схемы печи СВЧ – не менее 25 шт;
- количество вводимых неисправностей – не менее 7 шт;

Лабораторные работы

1. Выход из строя предохранителя;
2. Неисправность термостата;
3. Неисправность первичного выключателя;
4. Неисправность реле;
5. Неисправность первичной обмотки высоковольтного трансформатора;
6. Неисправность вентилятора;
7. Неисправность двигателя подноса;
8. Измерение тепловой мощности и утечки микроволновой энергии.

Комплект поставки

- блок тренажера в сборе с микроволновой печью, панелью с функциональной схемой и контрольными гнездами, блоком ввода неисправностей;
- сетевой фильтр;
- руководство по эксплуатации;
- рекомендации завода изготовителя по правилам безопасности, техническому обслуживанию и эксплуатации микроволновой печи;
- рекомендации по измерению тепловой мощности и утечки микроволновой энергии;
- мультимедийная методика.
