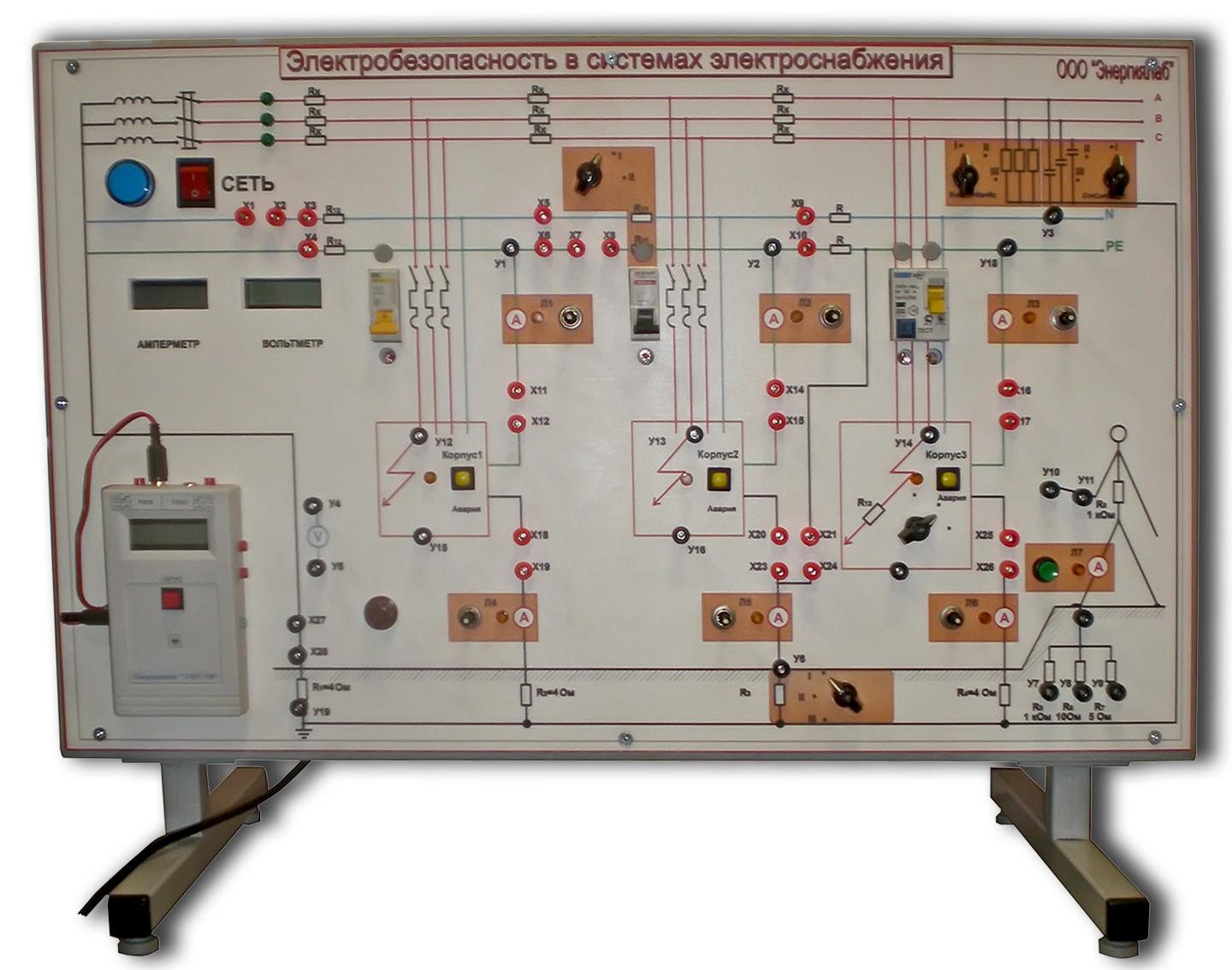

Учебный лабораторный стенд «Электробезопасность в системах электроснабжения»

Исполнение | Настольное |
---|---|
Лабораторных | 6 |

Описание товара
Стенд позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1 кВ с изолированной и заземленной
нейтралью, определять эффективность средств заземления, зануления и защитного отключения при защите от поражения электрическим током. Действующая модель должна быть
трехфазной сети, выполненная на безопасном для учащегося напряжении. В качестве источника должен использоваться генератор трехфазного напряжения.
Стенд позволяет моделировать различные системы устройства электроустановок до 1000В, а именно:
- система TN-C (ТиЭн-Си), в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем протяжении;
- система TN-S (ТиЭн-Эс), в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
- система TN-C-S (ТиЭн-Си-Эс), в которой функции нулевого защитного и нулевого рабочего проводника совмещены в одном проводнике в определенной части, начиная от источника питания;
- система IT (АйТи), в которой нейтраль источника питания изолирована от земли или заземлена через приборы (устройства), имеющие большое сопротивление, а
открытые проводящие части электроустановки заземлены; - система ТТ (ТиТи), в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства,
электрически независимого от глухозаземленной нейтрали источника.
На стенде располагаются:
- 3 (три) потребителя электроэнергии, 2 (два) из которых подключены к сети через автоматические выключатели с защитой от сверхтоков и 1 (один), через дифференцированное устройство защитного отключения;
- встроенный цифровой вольтметр в количестве 1 (одна) штука, который позволяет измерять фазное напряжение сети относительно земли, напряжение на корпусах приемников и
напряжение, приложенное к человеку; - встроенный цифровой амперметр в количестве 1 (одна) штука, который позволяет измерять токи в различных точках сети и ток через тело человека;
- встроенный секундомер в количестве 1 (одна) штука, который измеряет время срабатывания автоматических выключателей от сверх токов и время срабатывания дифференциального устройства защитного отключения;
- модель человека с различными значениями сопротивления обуви и пола
Показания приборов на стенде соответствуют значениям параметров реальной сети.
Стенд предназначен для проведения лабораторных работ в высших и средних профессиональных учебных заведениях при изучении курса «Безопасность жизнедеятельности».
Лабораторные работы
- действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением;
- меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение);
- защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C (ТиЭн-Си), TN-S (ТиЭн-Эс), TN-C-S (ТиЭн-Си-Эс);
- защита человека от поражения электрическим током в электроустановках до 1 кВ с системой за земления TT (ТиТи);
- защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT (АйТи);
- исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.
Комплект поставки
- Стенд;
- Мультимедийная методика;
- Технический паспорт;
- Инструкция по эксплуатации;
- Методические указания по проведению лабораторных работ.
Технические характеристики
Напряжение электропитания: 220 В.
Частота питающего напряжения: 50 Гц.
Потребляемая мощность: не более 150 Вт.
Вес стенда: не более 25 кг.
