Учебный лабораторный модуль «Соединение с натягом», раздел Материаловедение и техническая механика
Нет нужного оборудования?
Отправьте ТЗ, мы изготовим оборудование по индивидуальному заказу
Нет времени разбираться в деталях?
Оставьте заявку, мы проконсультируем и сделаем лучшее предложение!
Главная →  Каталог →  Материаловедение, сопротивление материалов →  Сопротивления материалов →  Учебные стенды сопротивления материалов

Описание товара

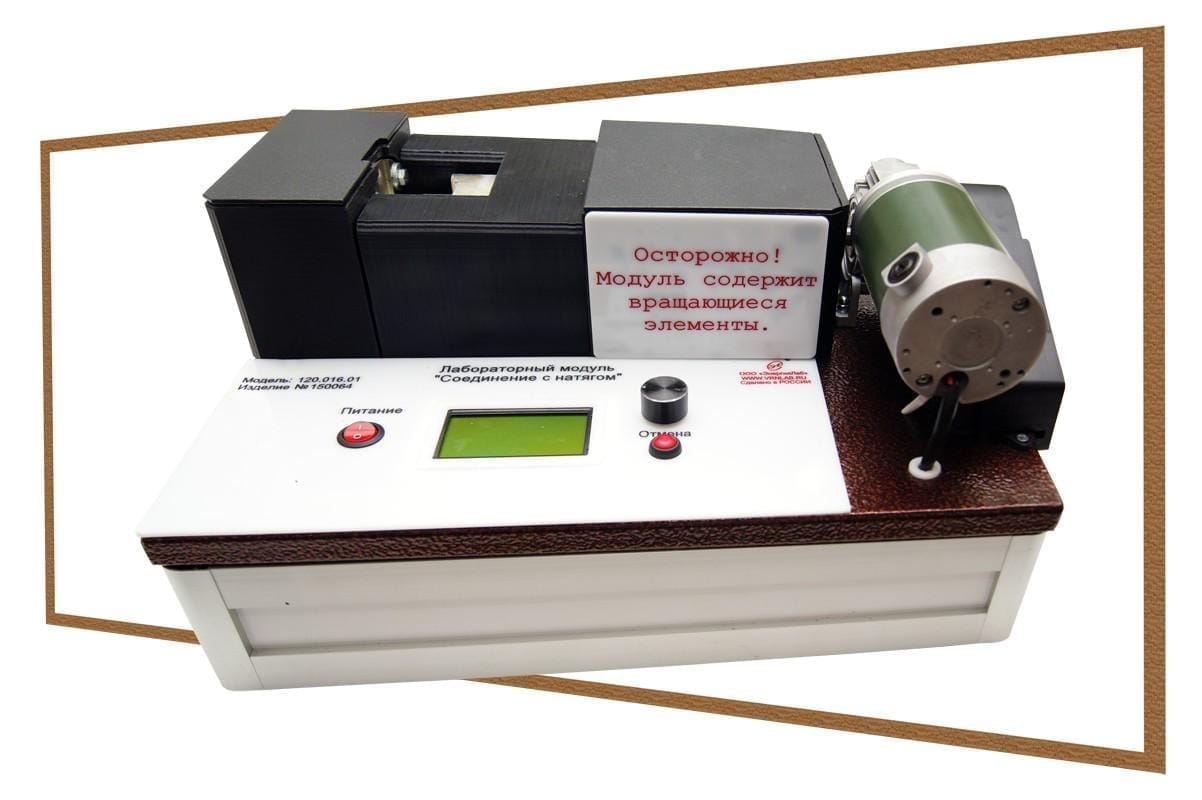

Лабораторная установка представляет собой моноблок на котором установлена панель управления, приводной электродвигатель с редуктором, муфта, толкатель, винтовая пара, датчик усилия с упором, датчик перемещения.

На панели управления расположены: клавишный выключатель, ЖК дисплей, кнопка «Отмена», энкодер управления.

После включения питания на дисплей выводится основное меню выбора режима:

  • ПЕРЕМЕЩЕНИЕ – предназначено для перемещения толкателя в ручном режиме. Величина и направление перемещения определяется поворотом энкодера. Выход – нажатием копки «Отмена».
  • ЗАПРЕССОВКА – предназначено для автоматического перемещения толкателя на заданную величину при запрессовке пары вал-втулка. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
  • ПОВОРОТ – предназначено для автоматического перемещения толкателя на заданную величину при определении несущей способности прессового соединения с помощью механизма типа «ножницы». Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
  • ВЫПРЕССОВКА - предназначено для автоматического перемещения толкателя на заданную величину при выпрессовке пары вал-втулка с помощью кольца для выпрессовки. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.

Лабораторные работы

  1. Определение усилия запрессовки и выпрессовки соединенных деталей;
  2. Определение несущей способности прессового соединения по критерию прочности сцепления деталей при передаче вращающего момента.
  3. Определение величины коэффициента трения при запрессовке, выпрессовке и относительном повороте деталей соединения.

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
