Лабораторный стенд «Определение повреждения кабельной линии», ЭЛБ-241.106.01

Габариты 800 × 250 × 350 мм
Исполнение Моноблок, Настольное
Лабораторных 2

412 910,00 руб. * Цена не является офертой и может быть изменена.
Цена не включает в себя транспортные расходы и пуско-наладочные работы.

Доступно для предзаказа

Описание товара

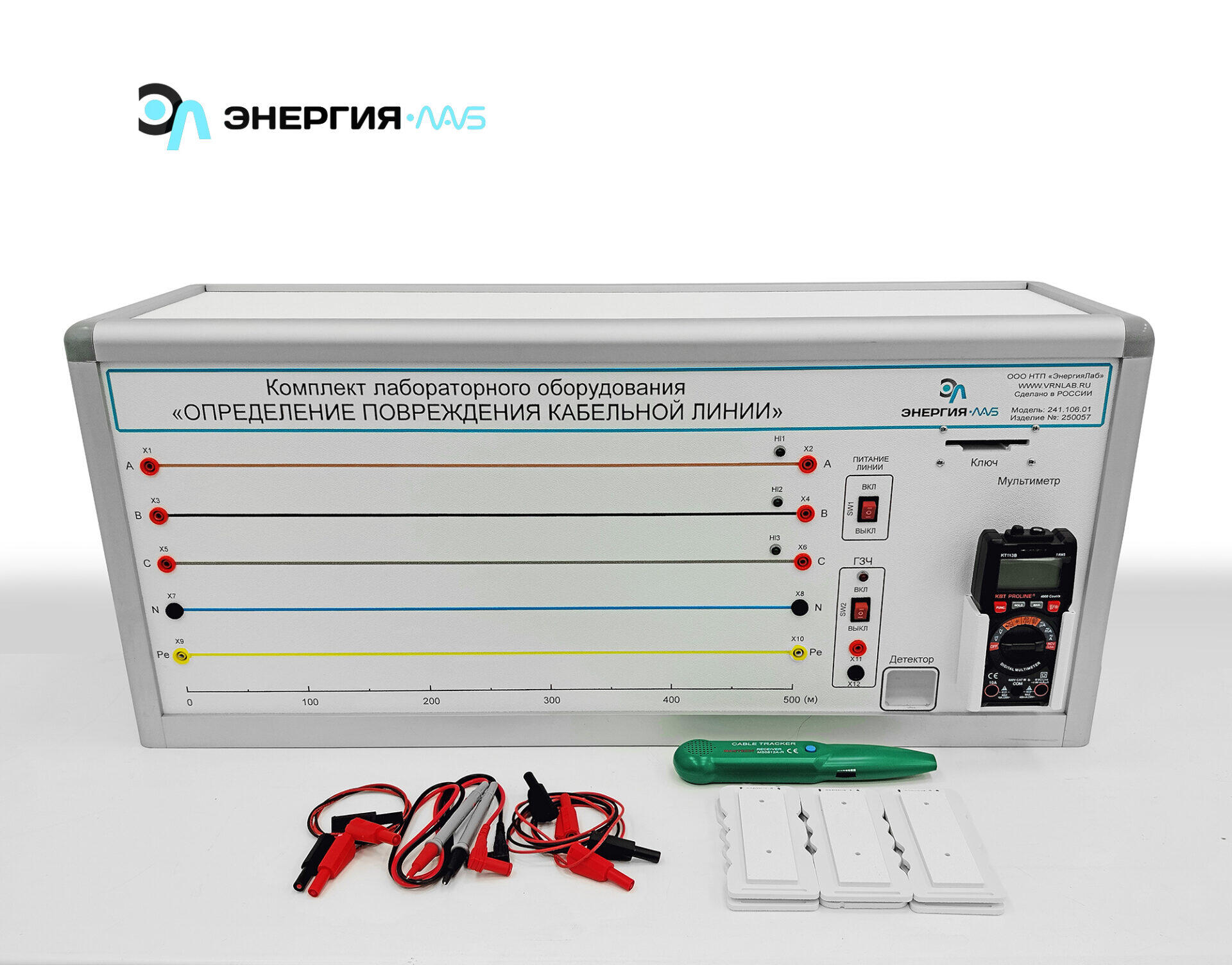

Лабораторный стенд «Определение повреждения кабельной линии» предназначен для проведения лабораторных работ по определению повреждения кабельной линии с помощью кабельного моста и импульсного рефлектометра.

Лабораторная установка предназначена для изучения основных принципов поиска индукционным методом, реализуемого с применением специализированного оборудования.

Лабораторная установка собрана на основании, изготовленном из анодированных алюминиевых профилей. Боковые, лицевая и задняя панели моноблока выполнены из ABS пластика. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати.

Лабораторная установка представляет:

  • Моноблок, включающий в себя модель кабельной линии электропередачи, с возможностью имитации повреждений линии электропередачи.
  • Набор карт, представляет собой 6 специальных пластин, имитирующих неисправности на линии электропередач.
  • Импульсный рефлектометр предназначен для поиска неисправностей в линии электропередач.
  • Мультиметр – для измерения тока, напряжения и сопротивления.
  • Комплект соединительных проводов и сетевых шнуров.

Моноблок имеет:

  • Кнопка «Вкл/Выкл» для включения/отключения питания.
  • Розетка для питания 220В, 50Гц.
  • SW1– питание линии.
  • SW2 – питание генератора звуковой частоты.
  • Х1-Х2 – макет линии фазы А.
  • Х3-Х4 – макет линии фазы В.
  • Х5-Х6 – макет линии фазы С.
  • Х7-Х8 –  нейтральный проводник N.
  • Х9-Х10 –  шина заземления PE.
  • Х11-Х12 – выход генератора звуковой частоты.
  • HI1-3 – индикаторы наличия напряжения на соответствующих линиях.
  • Ключ – для вставки карт.
  • Место для мультиметра.
  • Место для импульсного рефлектометра.
  • Линейка расстояний для  макета линий.

На  внешних контактах предусмотрено низкое напряжение, безопасное для здоровья человека.

Генератор звуковой частоты не включится, пока не снять питание с линии, переключатель  SW1.

Программные карты вставляются надписью варианта вовнутрь моноблока.

Программные карты предназначены для имитации неисправностей на линиях электропередач.



Лабораторные работы

  1. Возможность определения расстояния до места повреждения кабельной линии
  2. Возможность определения типа повреждения кабельной линии и расстояния до места повреждения

Комплект поставки

  1. Лабораторный стенд «Определение повреждения кабельной линии»
  2. Комплект соединительных проводов и сетевых шнуров
  3. Методическое руководство по выполнению базовых экспериментов
  4. Мультимедийная методика
  5. Паспорт
  6. Гарантийный талон

Технические характеристики

Габариты 800 × 250 × 350 мм
Исполнение Моноблок, Настольное
Лабораторных 2

Потребляемая мощность 300Ватт
Электропитание:от однофазной сети переменного тока 220Вольт
Класс защиты от поражения электрическим током I
Диапазон рабочих температур >= 10°С <= 35°С Влажность 80% Количество человек, которое одновременно могут работать 2
