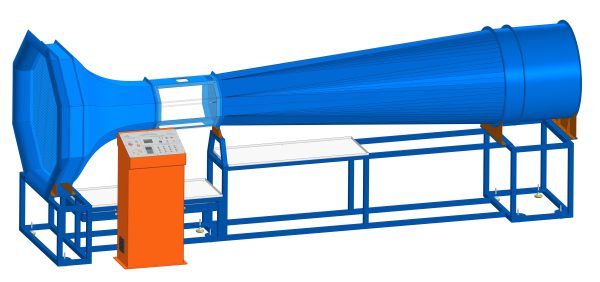

Лабораторный комплекс «Модель ветроэнергетической установки в аэродинамической трубе», ЭЛБ-242.002.01
- Исполнение: С ПО

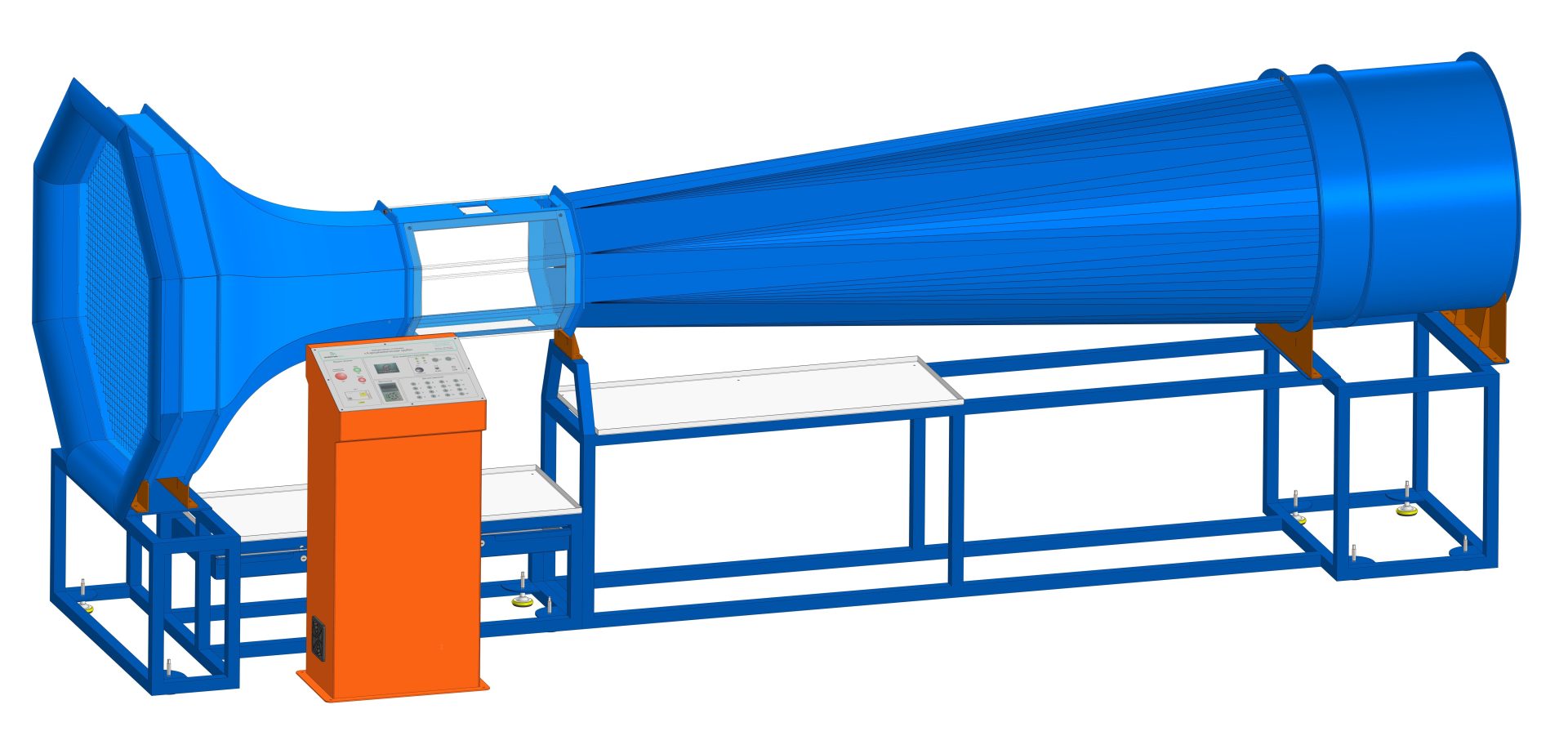

Лабораторный комплекс«Модель ветроэнергетической установки в аэродинамической трубе» позволяет исследоватьхарактеристики как отдельно синхронного генератора ВЭУ так и характеристики различных лопостей ветроустановок.Комплекс представляет собой универсальную аэродинамическую трубу свосьмигранной испытательнойкамерой размерами400х600мм и скоростью потока до25 м/с, и комплекта ветроэнергетической установки (ВЭУ). Комплект ВЭУ состоит из генератора, набора лопастей и блока электроники.
Лабораторный комплекспозволяет исследоватьхарактеристики как отдельно синхронного генератора ВЭУ так и характеристики различных лопостей ветроустановок.Комплекс представляет собой универсальную аэродинамическую трубу сиспытательнойкамерой и скоростью потока до25 м/с, и комплекта ВЭУ. Комплект ВЭУ состоит из генератора, набора лопастей и блока электроники.
- Потребляемая мощность, В·А: 8000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 6
- 1. Снятие характеристики холостого ходаE=f(n) синхронного генератора.
- 2. Снятие характеристики короткого замыкания Iк=f(n) синхронного генератора.
- 2. Снятие внешних характеристик U=f(I), Р =f(I) синхронного генератора при постоянной скорости ветра.
- 3. Снятие скоростных характеристикU=f(n), I=f(n) и Р=f(n) синхронного генератора при постоянном сопротивлении нагрузки.
- Характеристики ветроэнергетической установки.
- 1. Измерение стартовой скорости ветра ветрогенератора.
- 2. Снятие зависимости мощности синхронного генератора и определение зависимости момента ветротурбины от частоты вращения Р=f(n) и М=f(n) при постоянной скорости ветра.
- 3. Снятие зависимости частоты вращения ветротурбины от скорости ветра n=f(v) при постоянном сопротивлении нагрузки синхронного генератора.
- 4. Снятие зависимости мощности синхронного генератора от скорости ветра Р=f(v) при постоянной частоте вращения ветротурбины.
- 5. Снятие зависимости частоты вращения ветротурбины от скорости ветра n=f(v) при максимальном значении мощности синхронного генератора.
- 6. Снятие зависимости максимального значения мощности синхронного генератора от скорости ветра Рм=f(v).
- 7. Снятие зависимости максимального значения мощности синхронного генератора от угла атаки лопастей ветротурбины Рм=f(α).
- 8. Снятие зависимости максимального значения мощности синхронного генератора от числа лопастей ветротурбины Рм=f(m).
- 9. Определение отношения максимальных значений мощности синхронного генератора, соответствующих различным формам профиля лопастей ветротурбины.
1. Лабораторный комплекс «Аэродинамическая труба»–(1шт.);
2. Комплект ВЭУ–(1шт.);
3. Наборсоединительных кабелей и проводов–(1шт.);
4. Паспорт–(1шт.);
5. Техническое описание–(1шт.);
6. Гарантийный талон–(1шт.).
