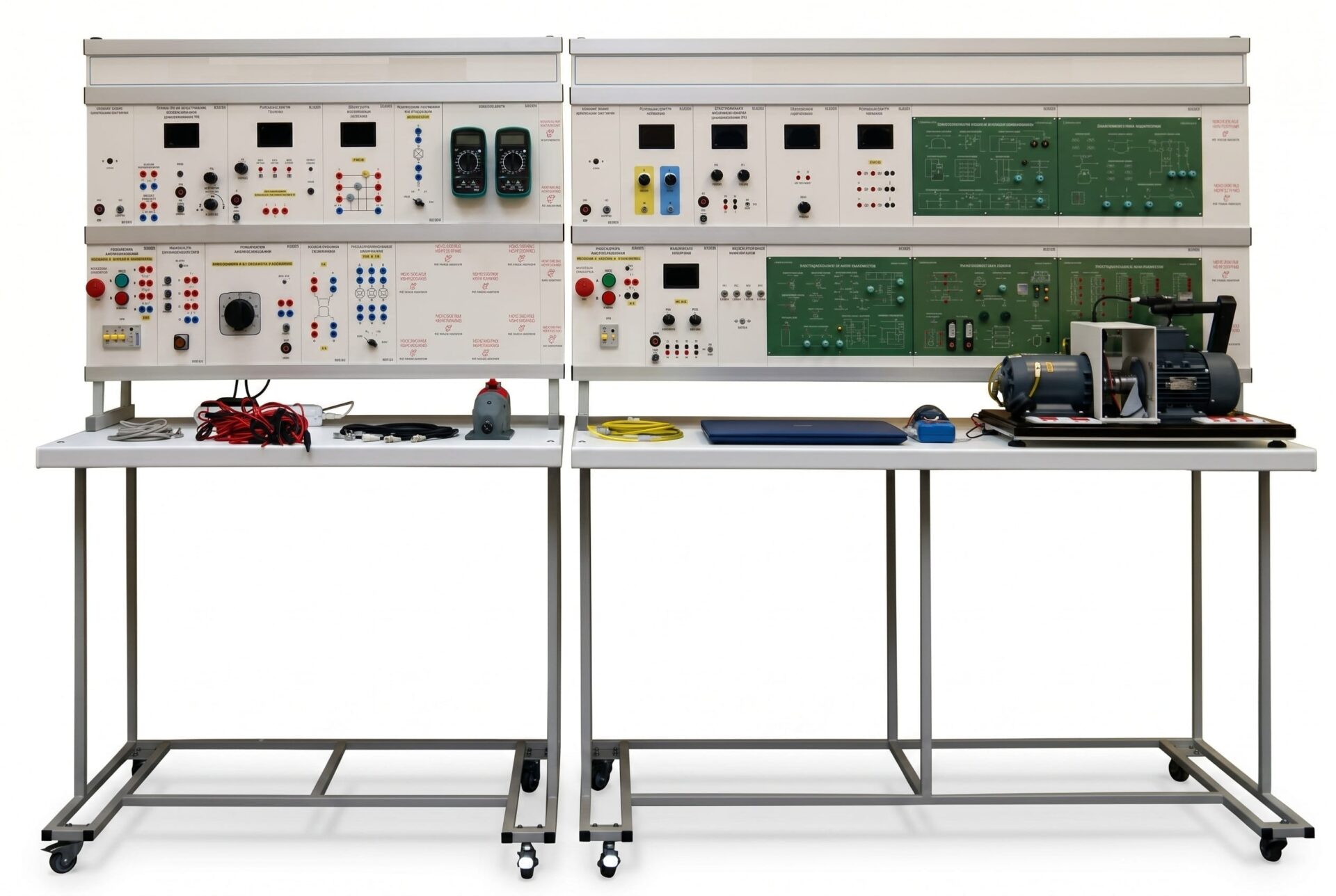

Конструктивно стенд выполнен в настольном исполнении. Стенд выполнен в виде набора отдельных переносных сменных унифицированных модулей, устанавливаемых в любое место рамы лабораторного стола. Модули могут свободно перемещаться по горизонтальным полозьям рамы и свободно извлекаться из нее без применения каких-либо инструментов.
Целью данного практикума является проведение лабораторных занятий по курсам "Электротехника", "Электроника", "Электрические машины" и "Электропривод".
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Электрические цепи и электроника:
- Автотрансформатор
- Функциональный генератор
- Источники питания
- Измеритель мощности
- Измерительные приборы
- Осциллограф
- Мультиметры
- Трансформатор однофазный
- Диоды, резисторы, конденсаторы. Коннектор / Блок ввода-вывода
- Нелинейные элементы. Реактивные элементы. Резисторы / Активная нагрузка
- Операционный усилитель. Транзисторы
- Цифровая техника
- Миллиамперметры
- Электрические машины и электропривод:
- Модуль питания
- Питание стенда
- Трехфазный измеритель
- Трёхфазная трансформаторная группа
- Сопротивления добавочные
- Преобразователь частоты
- Преобразователь тиристорный
- Модуль силовой
- Активная нагрузка
- Модуль регуляторов
- Модуль ввода
- Конденсаторы
- Учебно-методическое пособие по проведению лабораторных работ
- Электроизмерительные приборы и измерения.
- Простейшие линейные электрические цепи постоянного тока.
- Разветвленная линейная электрическая цепь постоянного тока.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Сложная линейная цепь постоянного тока.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Нелинейная цепь переменного тока.
- Однофазный трансформатор.
- Исследование диодов.
- Исследование биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе.
- Исследование полевого транзистора.
- Исследование работы транзисторов в ключевом режиме.
- Исследование тиристоров.
- Исследование инвертирующего и неинвертирующего усилителя.
- Исследование интегратора и активного фильтра.
- Исследование компараторов.
- Исследование мультивибраторов.
- Исследование цифровых интегральных микросхем.
- Исследование однополупериодного неуправляемого выпрямителя.
- Исследование однополупериодного управляемого выпрямителя.
- Исследование однофазной мостовой схемы выпрямления.
- Исследование трехфазных схем выпрямления.
- Исследование сглаживающих фильтров.
- Исследование параметрического стабилизатора напряжения.
- Исследование самовосстанавливающегося предохранителя.
- Исследование однофазного трансформатора.
- Исследование генератора постоянного тока.
- Исследование ДПТПВ.
- Исследование ДПТНВ.
- Исследование асинхронного двигателя с короткозамкнутым ротором.
- Исследование асинхронного генератора.
- Исследование двигателя постоянного тока.
- Исследование системы Тиристорный преобразователь ? Двигатель.
- Элементы систем управления электроприводов.
- Система подчиненного регулирования скорости ДПТ с внешним контуром скорости.
- Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения.
- Исследование преобразователя частоты.
- Исследование разомкнутой системы ПЧ-АД.
- Исследование замкнутой системы ПЧ-АД.
Лабораторный комплекс "Электротехника" 1 к-т.
Стол с двухсекционным контейнером и двухуровневой рамой 2 шт
Электромашинный агрегат 1 шт
Программное обеспечение (компакт-диск) 1 шт
Комплект соединительных проводов и кабелей 1 шт.
Паспорт изделия 1шт.
Руководство по эксплуатации 1шт.
Методические рекомендации по проведению лабораторных работ 1шт.
