Описание товара

Лабораторная установка «Теплопроводность и электропроводность металлов»предназначена для проведения лабораторных работ для изучения и определения экспериментальным методом коэффициента теплопроводности и электропроводности металлов.

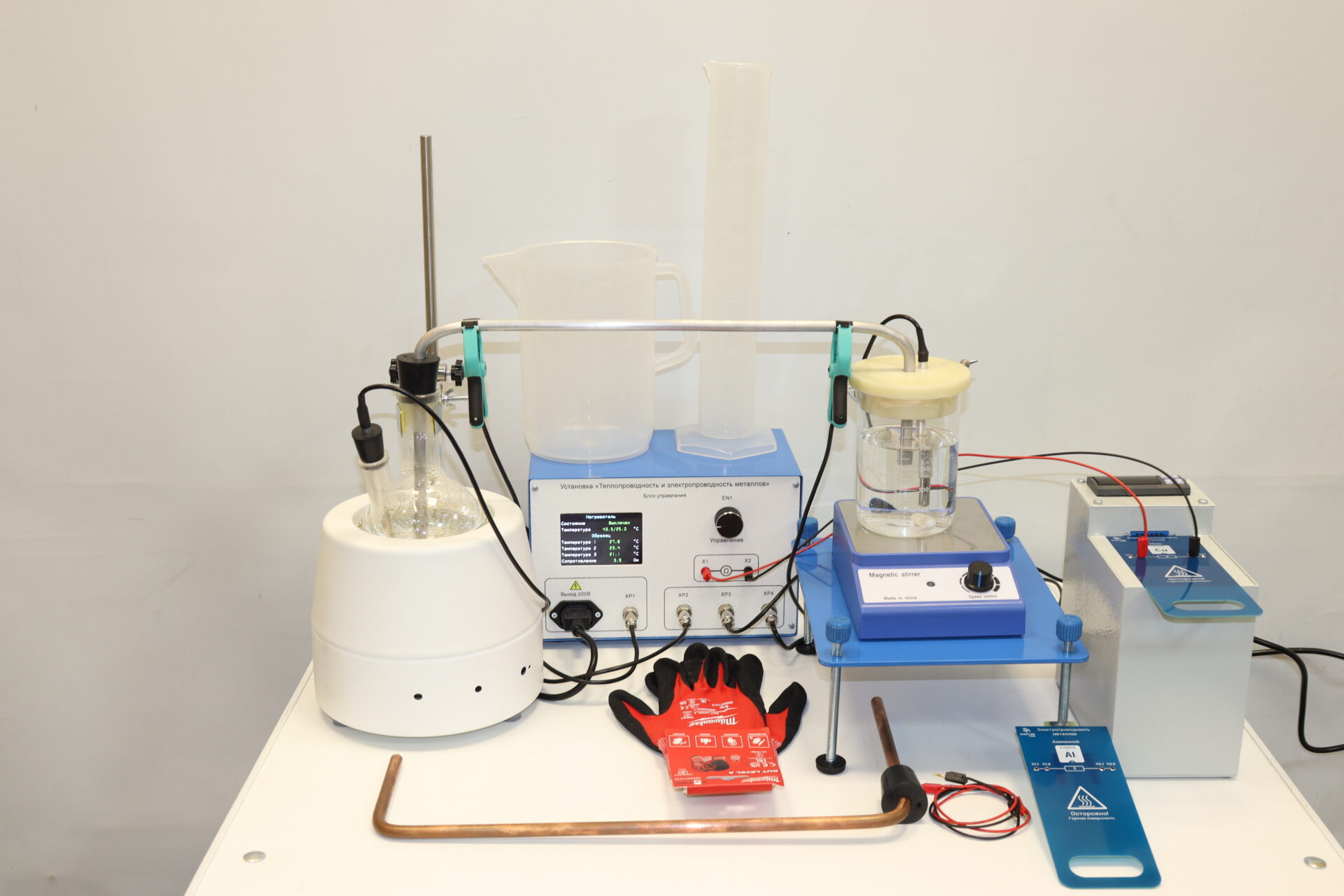

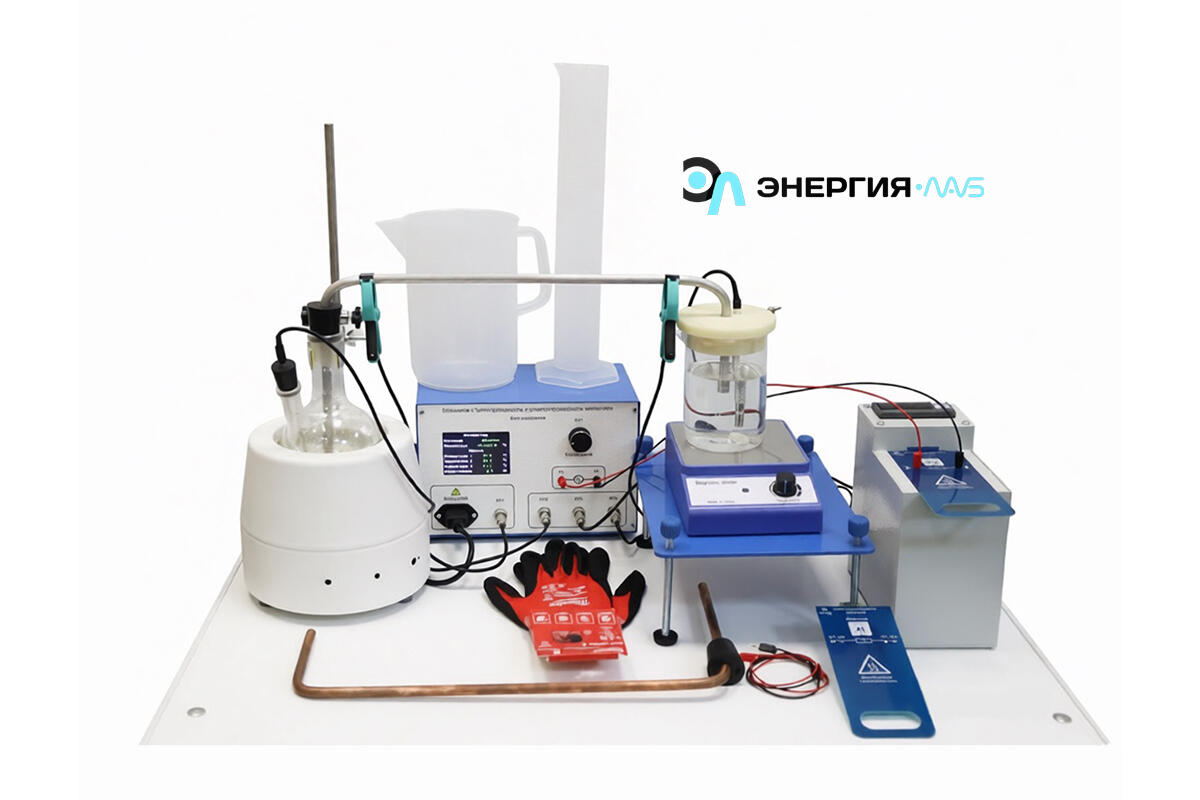

Лабораторная установка представляет собой конструкцию настольного типа, состоящую из двух модулей и блока управления:
- модуль для исследования теплопроводности металлов;
- модуль для исследования электропроводности металлов.
Модуль для исследования теплопроводности металлов.
В качестве исследуемого материала используется металлический стержень из меди или алюминия диаметром 10 мм длиной 400 мм, устанавливаемый в отверстия в крышках калориметров.
Левый конец стержня вставлен в калориметр - колбонагреватель, в котором находится горячая вода. Колба удерживается кронштейном. Температура воды в калориметре устанавливается (задается) с блока управления. Измерение температуры осуществляется датчиком температуры, установленном в колбе и подключенном к блоку управления.
Правый конец стержня опущен в калориметр с холодной водой. Измерение температуры осуществляется датчиком температуры, установленном в калориметре и подключенном к блоку управления. Калориметр с холодной водой установлен на магнитную мешалку, позволяющую обеспечивать равенство температуры в объеме калориметра.
Для измерения температуры в разных точках стержня используется датчики температуры, подключаемые к стержню с помощью зажимов и подключенными к блоку управления.
Данная компоновка позволяет поддерживать постоянную температуру на концах стержня в ходе эксперимента.
Модуль для исследования электропроводности металлов.
В качестве исследуемого материала используется катушка с проводом, установленная на измерительной плате:
- медный провод диаметром 0,37 мм длиной 15,95 м;
- алюминиевый провод диаметром 0,4 мм длиной 15,99 м.
Измерительная плата устанавливается в лабораторную печь, изготовленную из металла, покрытого порошковой краской. Управление нагревом осуществляется терморегулятором LILYTECH ZL-6210A, установленном на лабораторной печи.
Для измерения сопротивления исследуемого материала на измерительной плате установлены разъемы, которые проводом подсоединяются к блоку управления.

Лабораторные работы

1. Определение теплопроводности меди.
2. Определение теплопроводности алюминия.
3. Определение электропроводности меди.
4. Определение электропроводности алюминия.
5. Проверка выполнения закона Видемана-Франца.

Комплект поставки

Лабораторная установка «Теплопроводность и электропроводность металлов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
