Лабораторный стенд «Криогенная и холодильная техника» обеспечивает проведение лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

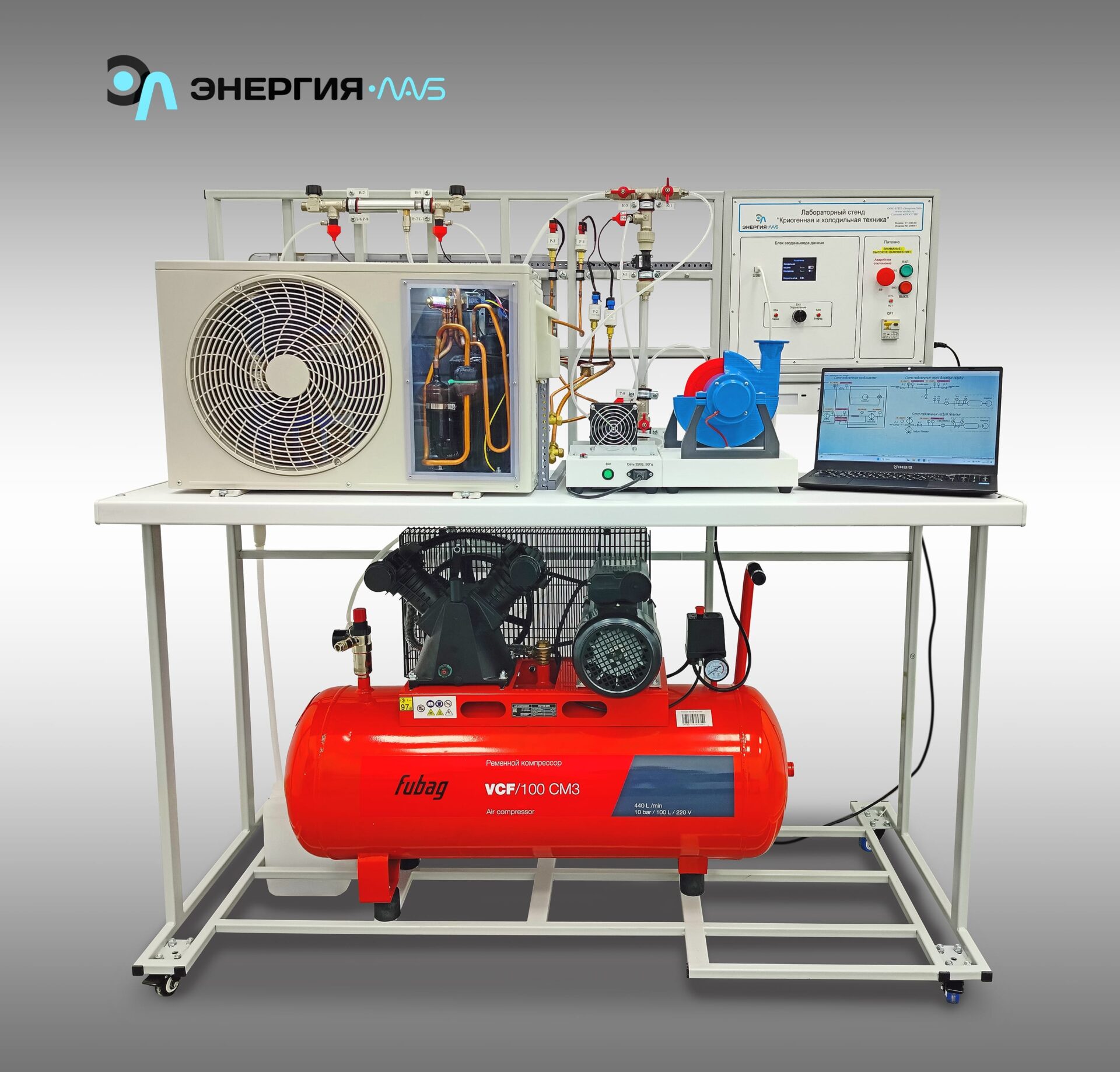

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, модель парокомпрессионной холодильной установки, модель холодильной установки.
Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, толщиной не менее 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.
В состав лабораторной установки входят следующие устройства
Модель парокомпрессионной холодильной установки. Модель оснащается датчиками температуры и давления, которые позволяют определить параметры цикла парокомпрессионной холодильной установки.
• Модель холодильной установки на основе элементов Пельтье, который подключается к компрессору. Модель оснащена датчиками температуры, установленными в различных точках модели. Все датчики подключаются к измерительной системе стенда.
• Вихревая трубка с установленными датчиками температуры и давления, подключаемая к компрессору, установленному на стенде.
Лабораторная установка имеет микропроцессорную систему управления, реализованную на базе 32 разрядного микроконтроллера с архитектурой ARM и предназначенную для управления исполнительными устройствами, связи с компьютером, сбора и обработки данных. Стенд должен иметь возможность подключения к компьютеру для передачи данных измерений. Связь с компьютером должна осуществляться по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Стенд включает в себя компьютер, как модуль обмена данными и управления (типа ноутбук) и программный комплекс.
Программный комплекс позволяет оборудованию:
1) Выводить данные с измерительных приборов лабораторных установок в графическом виде для постройки графиков и сравнения полученных результатов измерений.
2) Сохранять графики для дальнейшей обработки в табличном и графическом виде.
3) Предоставлять данные, собираемые лабораторной установкой в удобном для восприятия графическом виде.
4) Сохранять данные, содержащие тысячи значений экспериментов, на электронные носители студентов для их дальнейшей работы над составлением отчетов о проведенной лабораторной работе.
Программный комплекс имеет систему защиты, фиксирующую критическое превышение давления или температуры на датчиках с автоматической блокировкой компрессора и нагревательных элементов. Программные алгоритмы учитывают фильтрацию шумов от датчиков, возникающих из-за вибрации работающего компрессора, что обеспечит достоверные показания в процессе работы с установкой.
При подключении к модулю обмена данными и управления, измерительная система работает под управлением программного комплекса. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Архитектура программного комплекса разработана с учетом мультипоточности для высокоскоростных протоколов обмена в реальном времени, позволяющая проводить графическую обработку больших массивов данных в реальном времени. Программный комплекс оснащен скрытым инженерным меню защищенным паролем для прецизионной тарировки и калибровки аналоговых датчиков с возможностью изменения коэффициентов линейной аппроксимации и смещения нуля.
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс при каждом запуске автоматически определяет активный порт подключения оборудования, с его подсветкой во всплывающем окне. Доступные модули управления выполнены в едином стиле. Выполняется автоматическая подстройка интерфейса под экраны с высоким разрешением (Full HD, 4K).
В комплект поставки входит виртуальный лабораторный практикум по изучению основных положений теплотехники и термодинамики:
- определение коэффициента теплопроводности материала методом пластины;
- определение энергетической светимости серого тела;
- экспериментальная проверка выполнения закона Стефана-Больцмана;
- солнечный коллектор;
- основные газовые процессы: адиабатный, изобарный, изотермический, изохорный.
В программное обеспечение входит мультимедийное представление изучаемого процесса, условно разделенное на режимы обучения.
В ходе мультимедийного представления изучаемого процесса:
-представлен теоретический материал по выбранной тематике;
-представлен справочный материал, необходимый для выполнения лабораторной работы;
-указан порядок проведения лабораторной работы;
-производится оценка проведенных расчетов;
-полученные результаты сохраняются в файл для дальнейшего ознакомления преподавателем.
Мультимедийное представление изучаемого процесса позволяет в виртуальной 3D среде самостоятельно моделировать изучаемый процесс путем изменения его параметров, с возможностью визуального наблюдения за изменениями процесса. Выполнение лабораторной работы позволяет при случайной выборке исходных данных из массива вычислять параметры изучаемого процесса с подтверждением правильного (неправильного) решения. Режим обучения основан на методике, позволяющей использовать данный метод в дистанционном обучении, путем создания эффекта погружения в виртуальную среду изучаемых объектов, для формирования практических навыков, понимания сути явлений и процессов, моделируемых в программе. Реализована возможность настройки отображения трехмерной графики в реальном времени.
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение устройства и принципа действия парокомпрессионной холодильной установки.
- Изучение устройства и принципа действия холодильной установки и систем кондиционирования на основе термоэлектрических элементов Пельтье.
- Изучение эффекта «Вихревой трубы».
- Определение параметров цикла парокомпрессионной холодильной
- установки.
1. Лабораторная установка «Криогенная и холодильная техника» –(1шт.);
2. Ноутбук –(1шт.);
3. Компьютерная мышь –(1шт.);
4. USBкабель для подключения стенда –(1шт.);
5. Программное обеспечение для управления стендом –(1шт.);
6. Руководство по эксплуатации –(1шт.);
7. Методические материалы –(1шт.);
8. Учебный видеоролик) –(1шт.);
9. Паспорт –(1шт.).
