Лабораторная установка «Изучение скорости течения жидкости по методам Пито и Вентури», ЭЛБ-030.027.01
- Исполнение: Без ПО
Лабораторная установка предназначена для проведения лабораторно-практических занятийпо изучению принципов измерения скорости потока жидкости по методу Пито и Вентури.

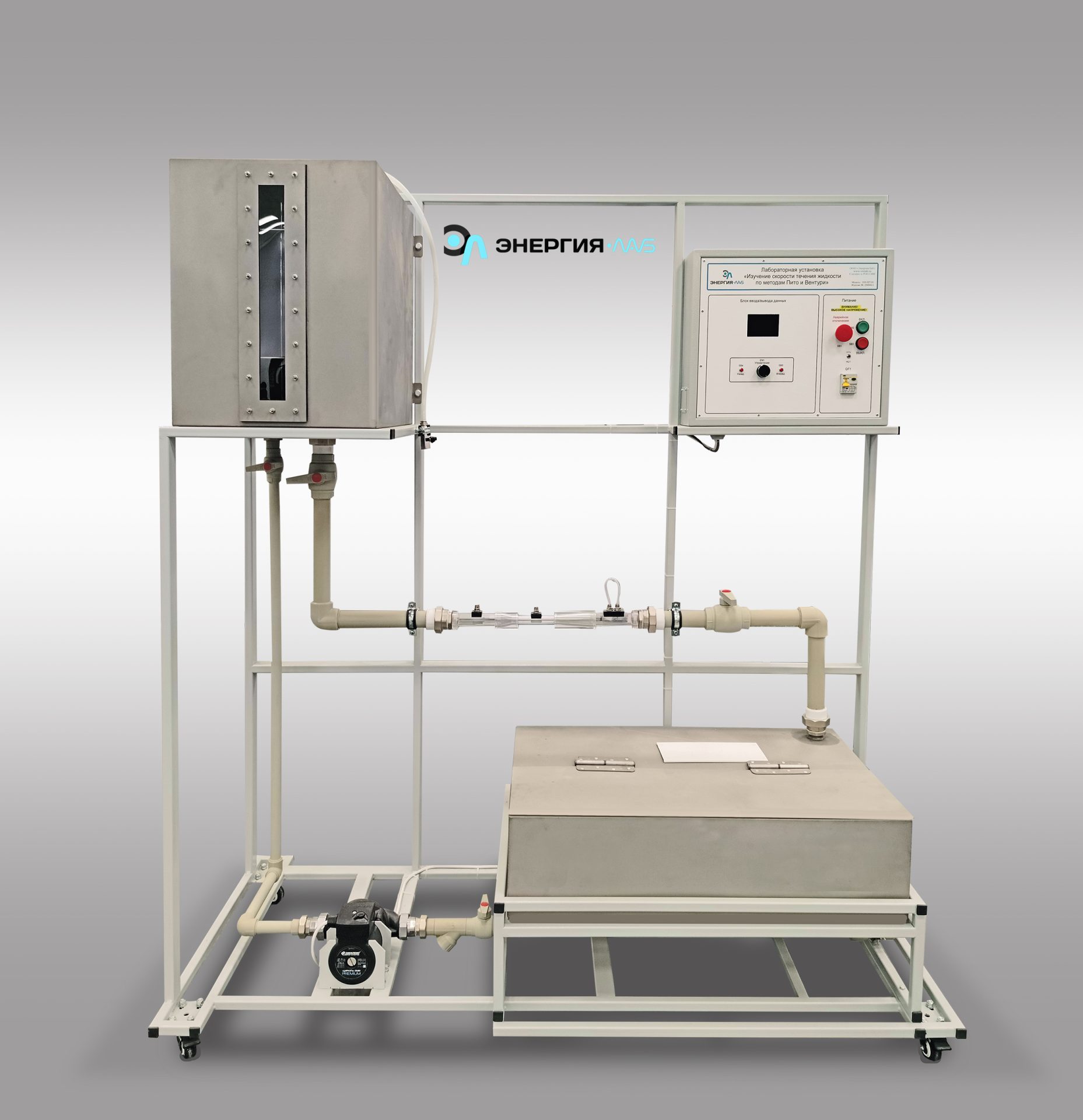

Установка выполнена в виде рамной конструкции. Основанием является сварная рама, выполненная из стального проката, покрытого порошковой краской. На раме размещается гидравлическая система и установлен блок управления.
Блок управления изготовлен из стали, покрытой порошковой краской и лицевыми панелями из АБС пластика толщиной 4 мм.
Гидравлическая система представляет собой систему функциональных элементов, позволяющих изучать поведение жидкости, которая движется по трубам различного диаметра. Центральным элементом установки является трубка Бернулли, оснащенная 4 выводами для измерения давления и встроенной трубкой Пито. Показания давления отображаются на панели пьезометров или на ЖК-дисплее блока управления при применении цифровых датчиков давления.
Напорный бак обеспечивает стабильный квазиравномерный поток жидкости в трубке (без сильных пульсаций, как при использовании насосов). Для управлением потоком имеется запорная арматура. Напорный бак наполняется из технологического бака циркуляционным насосом.
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Измерение скорости потока (расхода) жидкости методом Пито.
- Измерение скорости потока (расхода) жидкости методом Вентури.
- Демонстрация и проверка Закона Бернулли.
Лабораторная установка –1шт.
Методические указания, учебный видеоролик на электронном носителе –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
