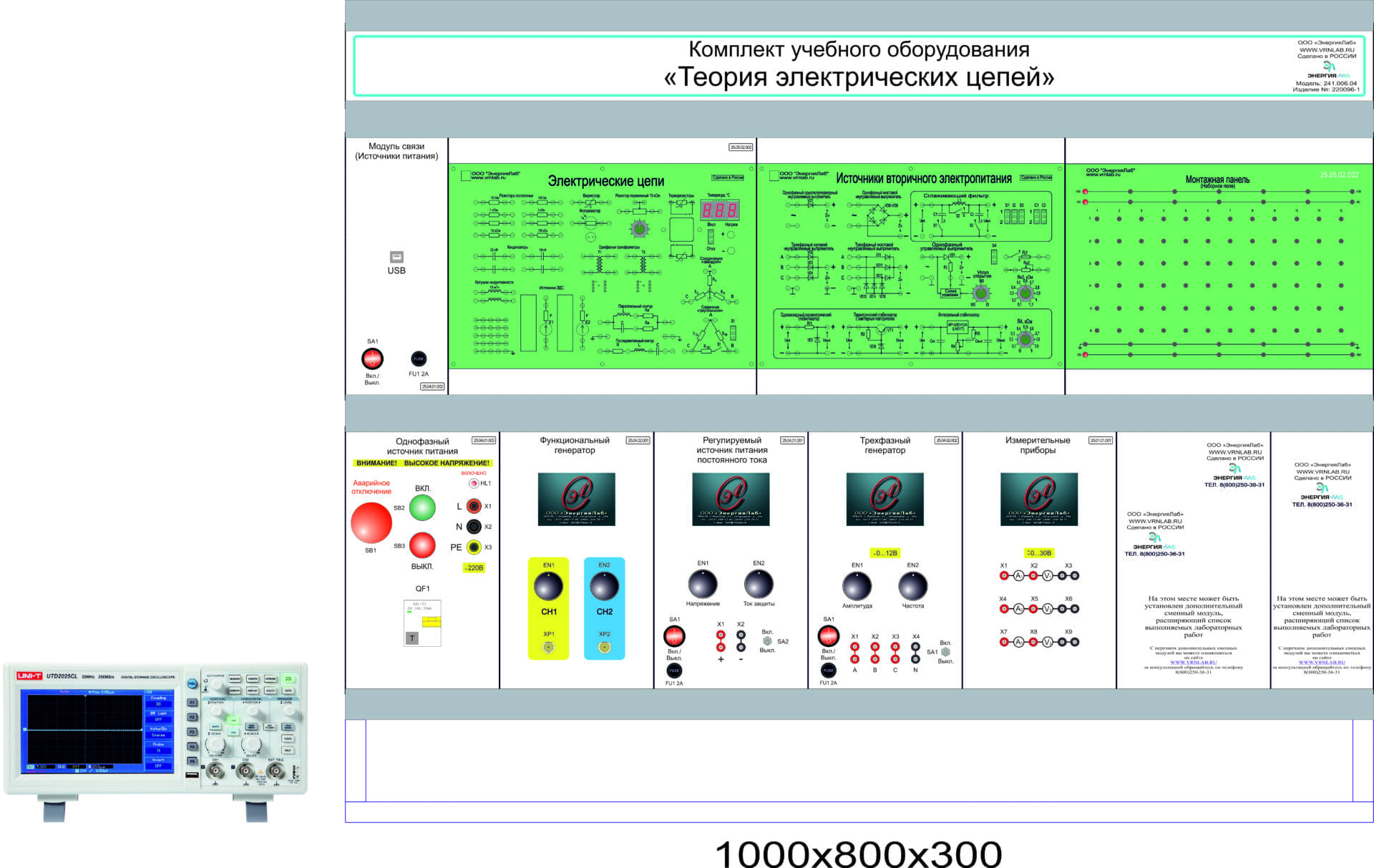

Комплект учебно-лабораторного оборудования "Теория электрических цепей" (далее стенд) предназначен для изучения электрических цепей постоянного и переменного тока, трехфазных цепей, переходных процессов в линейных и нелинейных электрических цепях, электрических цепей с последовательным и параллельным соединением элементов.
Комплект лабораторных модулей:
Функциональный генератор.
Источник питания.
Измеритель мощности.
Измерительные приборы.
Автотрансформатор.
Мультиметры.
Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка.
Диоды, резисторы, конденсаторы.
Трансформатор однофазный.
Осциллограф.
Однородная длинная линия.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Электроизмерительные приборы и измерения.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Нелинейная цепь постоянного тока.
- Нелинейная цепь переменного тока.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Сложная линейная цепь постоянного тока.
- Однофазный трансформатор.
- Исследование модели однородной длинной линии.
- Исследование простых цепей постоянного тока.
- Исследование сложной цепи постоянного тока методом наложения.
- Исследование режима выделенной ветви сложной цепи методом эквивалентного генератора.
- Исследование простых цепей переменного синусоидального тока.
- Исследование передачи мощности от активного двухполюсника к пассивному.
- Исследование последовательной резонансной цепи.
- Исследование параллельной резонансной цепи.
- Исследование компенсации реактивной мощности нагрузки.
- Исследование трехфазной цепи при соединении нагрузки звездой с нулевым проводом.
- Исследование трехфазной цепи при соединении нагрузки звездой без нулевого провода.
- Исследование трехфазной цепи при соединении нагрузки треугольником.
- Исследование специфических режимов трехфазных цепей.
- Исследование простых цепей несинусоидального тока.
- Исследование сложной цепи несинусоидального тока.
- Исследование переходных процессов в цепи R, L.
- Исследование переходных процессов в цепи R, C.
- Исследование переходных процессов в цепи R, C, L.
Комплектация.
Лабораторный стенд "Теория электрических цепей" .
Стол лабораторный.
Двухуровневая двухрядная рама.
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.
