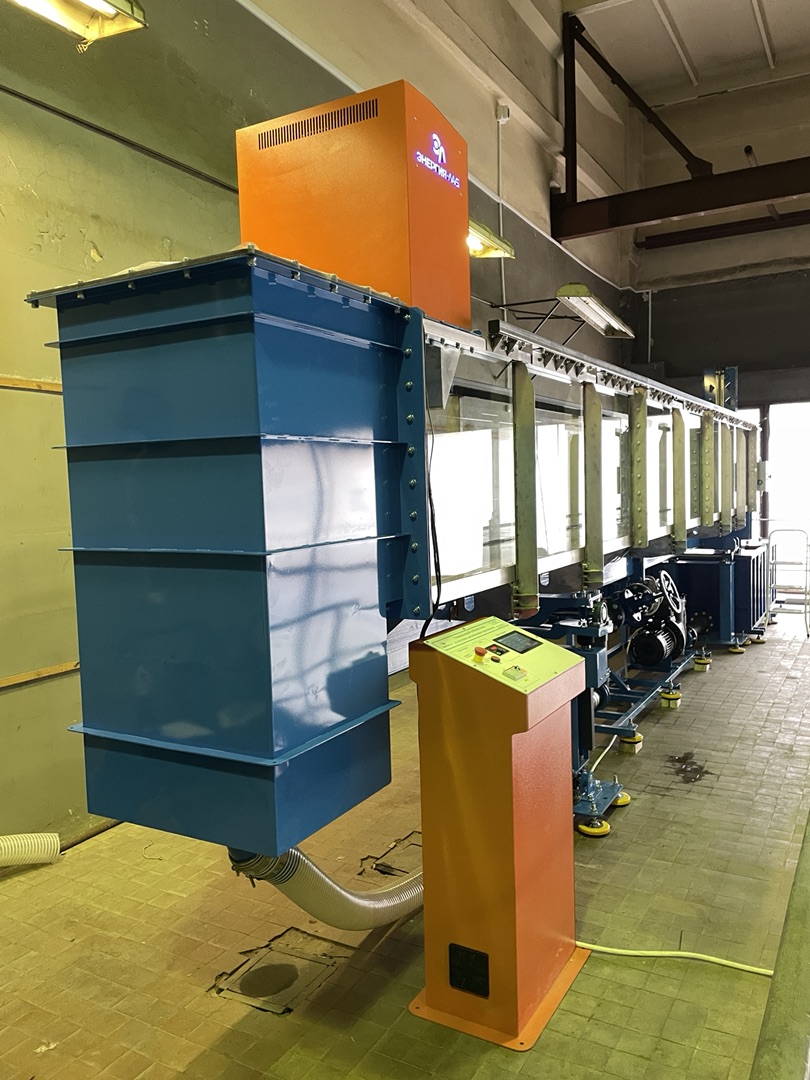

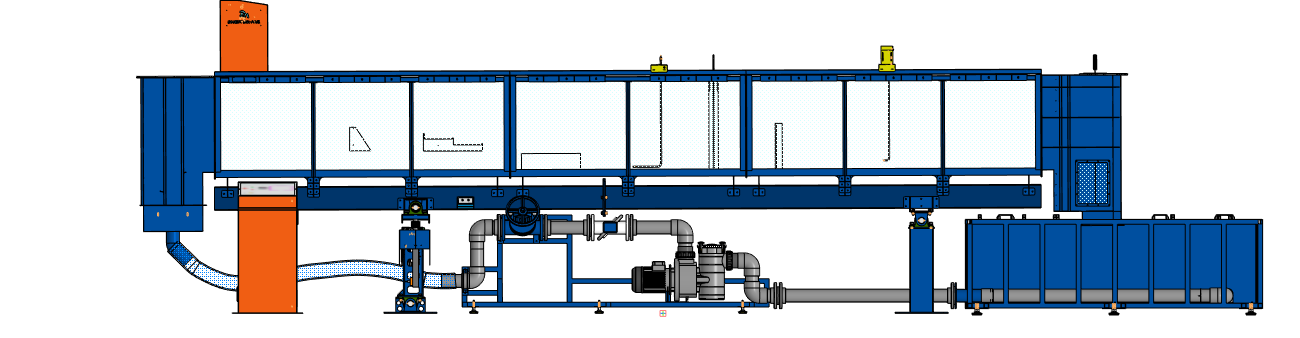

Основным рабочим элементом является проточная часть. Она состоит из двух элементов длиною по 2,5 метра и одного 2 метра. Все элементы проточной части выполнены на каркасе из нержавеющей стали, и оснащены боковыми стенками из каленого стекла. Дно обеих секций проточной части ровное, стыки проточных частей не имеют выступов и заужений проточной части. Дно оснащено резьбовыми креплениями образцов, совмещенными с выходами датчиков давления, которые расположены сеткой с шагом 150х150 мм. Резьбовые крепления оснащены заглушками сохраняющими ровность дна.
Проточная часть монтируется на две сварные металлические стойки, которые прикручиваются к полу посредством анкерных соединений. Одна стойка служит креплением шарнирного соединения. А вторая содержит винтовой домкрат с электроприводом, для регулировки угла наклона лотка.
К проточной части крепится напорный бак, который служит для подачи воды в лоток, бак выполнен сварными из листовой стали и покрашены порошковой краской для защиты от коррозии.
Со стороны сливной части лоток оснащен сточным баком с запорным клапаном и регулировочной задвижкой с электроприводом. Запорный клапан служит для перекрытия проточной части лотка, который устанавливается на дно сточного бака. Он необходим для наполнения проточной части лотка водой, чтобы обеспечить возможность работы механизма генерации волн. Регулировочная задвижка нужна для управления уровнем воды в проточной части.

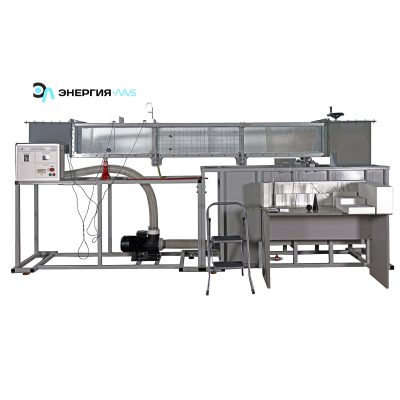

Комплект учебного оборудования «Лоток гидравлический» предназначен для проведения лабораторных работ по курсу «Гидравлика». Основным рабочим элементом является проточная часть. Она состоит из двух элементов длиною по 2,5 м и одного 2 м. Все элементы проточной части выполнены на каркасе из нержавеющей стали, и оснащены боковыми стенками стекла.
- Потребляемая мощность, В·А: 9000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Исследование распределения скорости по потоку и определение расхода по эпюре скоростей.
- Исследование истечения жидкости из отверстия кругового неподтопленного водослива.
- Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом, водослив с узким порогом, треугольный водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги.
- Исследование совершенного гидравлического прыжка.
- Определение зависимости глубины равномерного потока от уклона дна.
- Исследование кривых свободных поверхностей безнапорного потока.
- Определение сопротивления при обтекании тел различного профиля (шар, конус, цилиндр).
1. Лабораторный стенд «Лоток гидравлический»–1шт;
2. Тензометрический модуль–1шт;
3. Датчик скорости потока жидкости на основе трубки Пито–1шт;
4. Набор водосливов и преград–1комплект;
5. Набор фигур для тензометрического модуля (шар, конус, цилиндр) –1комплект;
6. Стремянка–1шт;
7. Угломер электронный–1шт;
8. Средство против цветения воды–1упаковка;
9. Шланг для слива воды с накопительного бака–5м;
10. Соединительный провод для подключения датчиков–2шт;
11. ПровдUSB–1шт;
12. Учебный видеоролик, методические материалы и руководство по эксплуатации на электронном носителе–1шт;
13. Гарантийный талон–1шт;
14. Паспорт–1шт;
