Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры, уровня», ЭЛБ-001.055.01
- Исполнение: С ПО

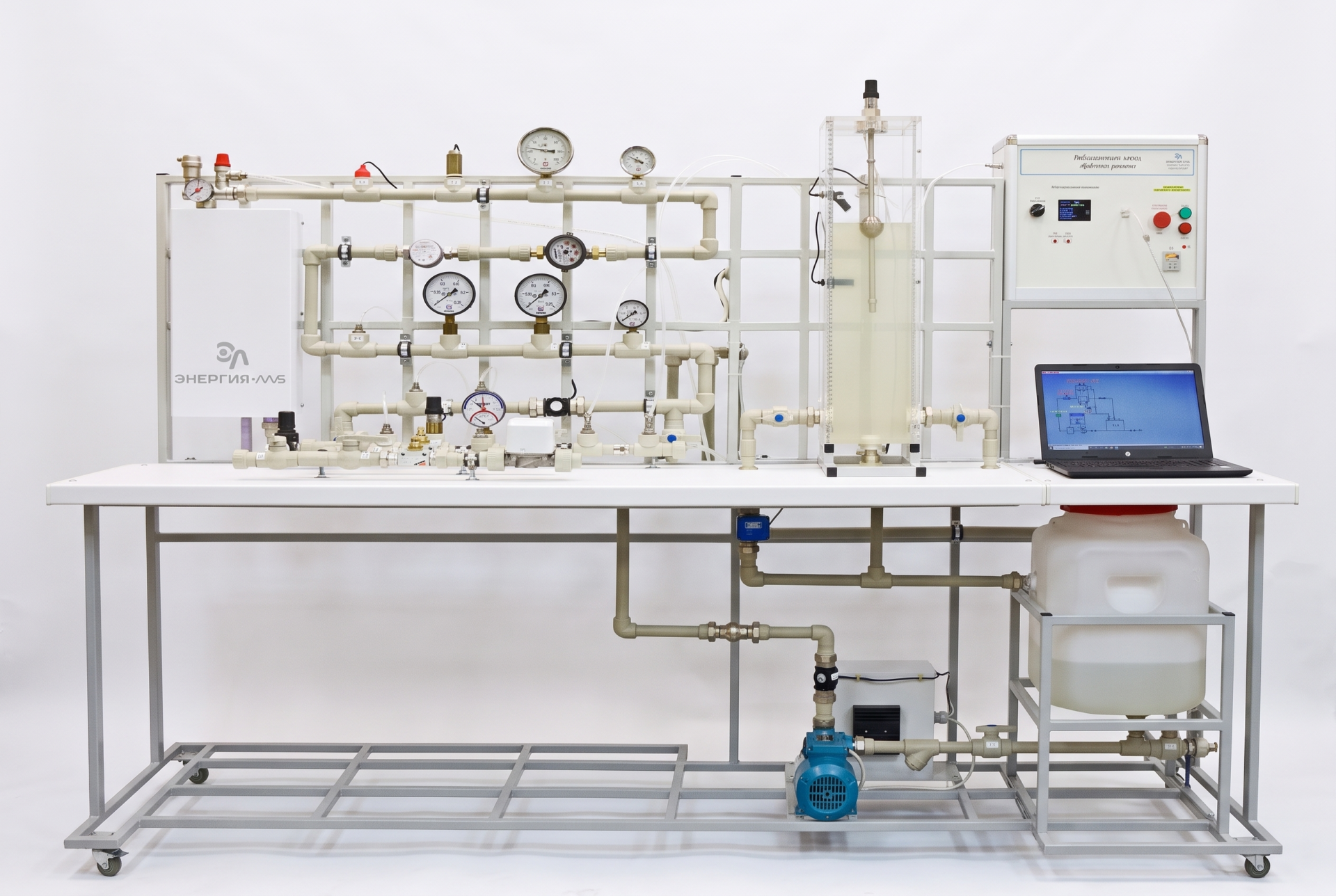

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система, состоящая из исследуемых и вспомогательных элементов.
Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, толщиной не менее 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.На раме установлен бак объемом 40 л, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации. Движение воды в системе осуществляется при помощи насоса, регулируемого частотным преобразователем. Температура воды в системе изменяется электрическим нагревателем.
Для измерения уровня применена рабочая емкость, выполненная из прозрачного материала.
Стенд «Измерительные приборы давления, расхода, температуры, уровня» предназначен для лабораторных работ по курсу «Гидравлика» в СПО и вузах. Он обеспечивает получение базовых и углубленных знаний о принципах действия приборов, способах измерения, расчете относительной погрешности и изучении систем автоуправления
- Потребляемая мощность, В·А: 3600
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Приборы измерения температуры. Терморезистивный преобразователь. Интегральный датчик температуры.
- Приборы измерения давления воды. Стрелочный деформационный манометр. Датчик давления деформационного мембранного типа.
- Приборы и методы определения расхода воды. Объемный способ. Счетчик количества воды. Определение расхода по падению давления на мерной диафрагме.
- Экспериментальное определение рабочих характеристик центробежного насоса.
- Приборы и методы определения уровня жидкости.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение системы автоматического управления уровнем.
Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры, уровня» ЭЛБ-001.055.01- 1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
Ноутбук-1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
