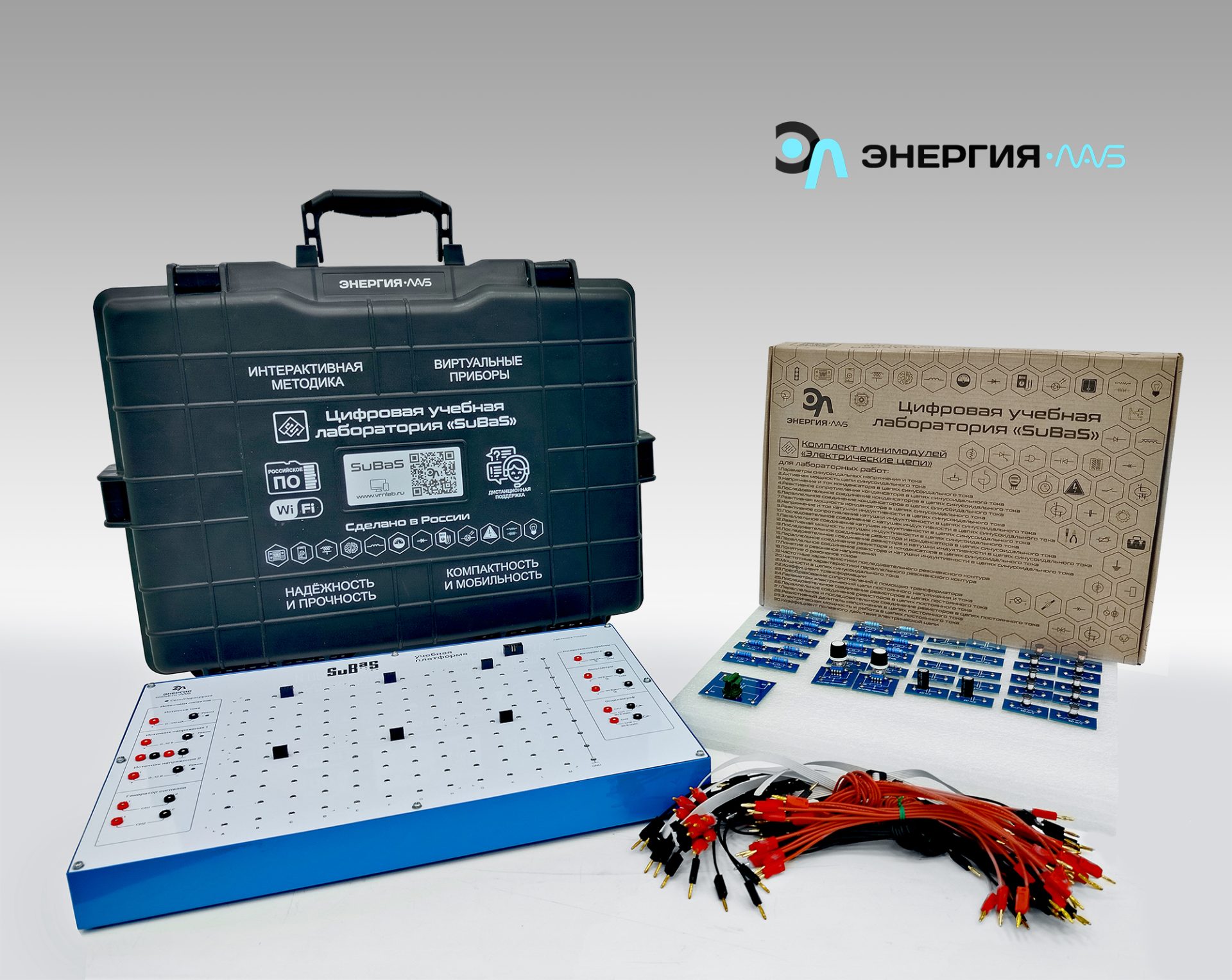

Комплект учебного оборудования «Электрические аппараты», ЭЛБ-180.043.02

В основе комплекса лежит универсальная аппаратно-программная платформа с цифровым управлением SuBaS, которая представляет собой базовую станцию со встроенными источниками сигналов, напряжений и токов, измерительными приборами, устройствами связи и передачи данных, микропроцессорной системы управления на основе 32-х разрядного микроконтроллера с архитектурой ARM.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера. Также для связи может быть использованWiFi.

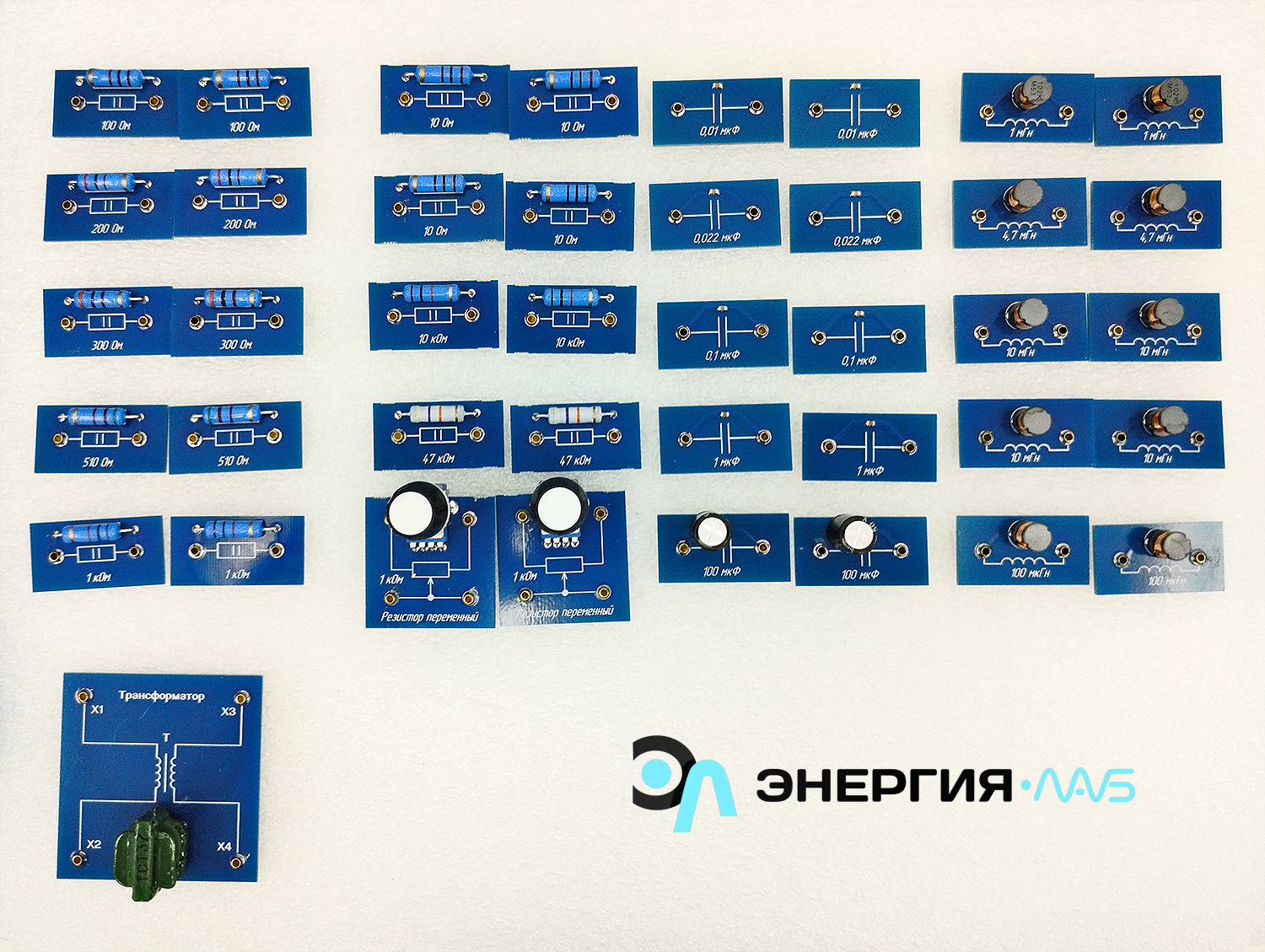

Конструкция платформы обеспечивает возможность подключения внешних модулей и измерительных приборов.

Технические характеристики:

1. Центральный 32-бит процессор;
2. USB;
3. Высококачественный корпус из стали;
4. Индикация состояния посредством цветных светодиодов;
5. Внешний блок питания: 100-264В, 47-63Гц, выход 18 В.

Источники сигналов:
6. Программируемый источник тока, 0-100 мА, точность установки тока в диапазоне 0.1-10мА 10мкА, а в диапазоне 10-100мА 100мкА –1 шт;
7. Программируемый источник напряжения, 0-12В, ток защиты 10-300мА, точность установки напряжения 10мВ, точность установки тока защиты 10мА –2 шт.;
8. Программируемый генератор сигналов, 2 канала.
В аналоговом режиме генератор выдает сигналы: : «синус», «треугольник», «пила», «меандр», «шум», постоянное напряжение положительной полярности «DC+», постоянное напряжение отрицательной полярности «DC-» с возможностью регулировки амплитуды от 0 до 10 В, частоты от 1 Гц до 100 кГц и сдвига фазы между каналами от 0 до 359 градусов. Режим «Смещение» сдвигает сигнал на постоянное напряжение в пределах ∓5В.
В цифровом режиме генератор вырабатывает положительные однополярные сигналы с амплитудой 5В в непрерывном и заданном режиме. В непрерывном режиме формируется непрерывный сигнал с заданными периодом и длительностью в пределах от 1 до 100 мс, с шагом 0,01 мс. В заданном режиме формируется установленное количество импульсов от 1 до 1000.
9. Выход фиксированного напряжения 5 В, 500мА (гнездо 2 мм)
10. Выходы фиксированных напряжений +/- 12 В, 500мА (гнезда 2 мм)

Измерительные приборы:
11. Амперметр, максимальный ток 300 мА, точность измерения в диапазоне 0…30мА - 10мкА, в диапазоне 30..300мА - 100мкА, может измерять значения постоянного, среднеквадратичное и среднее значения переменного тока, разъемы 2мм —1 шт.
12. Вольтметр, максимальное измеряемое напряжение 30В, входное сопротивление 1МОм, точность измерения в диапазоне 0…3В - 1мВ, в диапазоне 3…30В - 10мВ, может измерять значения постоянного, среднеквадратичное и среднее значения переменного напряжения, вместе с амперметром может работать в режиме ваттметра и измерять активную мощность, разъемы 2мм —2шт.
13. Цифровой осциллограф, 2 канала, входное сопротивление 1МОм, частота дискретизации 2МГц, разрешение 12 бит, с анализатором спектра и специализированным двухканальным режимом X-Y—1 шт.
Программное обеспечение

Назначение
Программное обеспечение предназначено для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Кроме того, комплект программного обеспечения обеспечивает возможность моделировать и анализировать схемы электронных устройств.

Технические характеристики

Системные требования программного обеспечения «СОВА»
Операционная система Windows 10
Процессор Intel/AMD
Объем оперативной памяти, Мбайт 512
Свободное место на диске, Гбайт 1,5
Подключение USB/Wi-Fi
Устройства ввода Клавиатура и компьютерная мышь
Объем графической памяти, Гбайт 1

Технические требования

Установка комплекта программного обеспечения должна осуществляться с электронного носителя (USB накопитель). Процесс установки сопровождается инструкциями мастера установки на русском языке.
