Комплект учебно-лаборатрного оборудования "Пневмопривод и пневмоавтоматика", ЭЛБ-141.001.05
- Исполнение: Без ПО

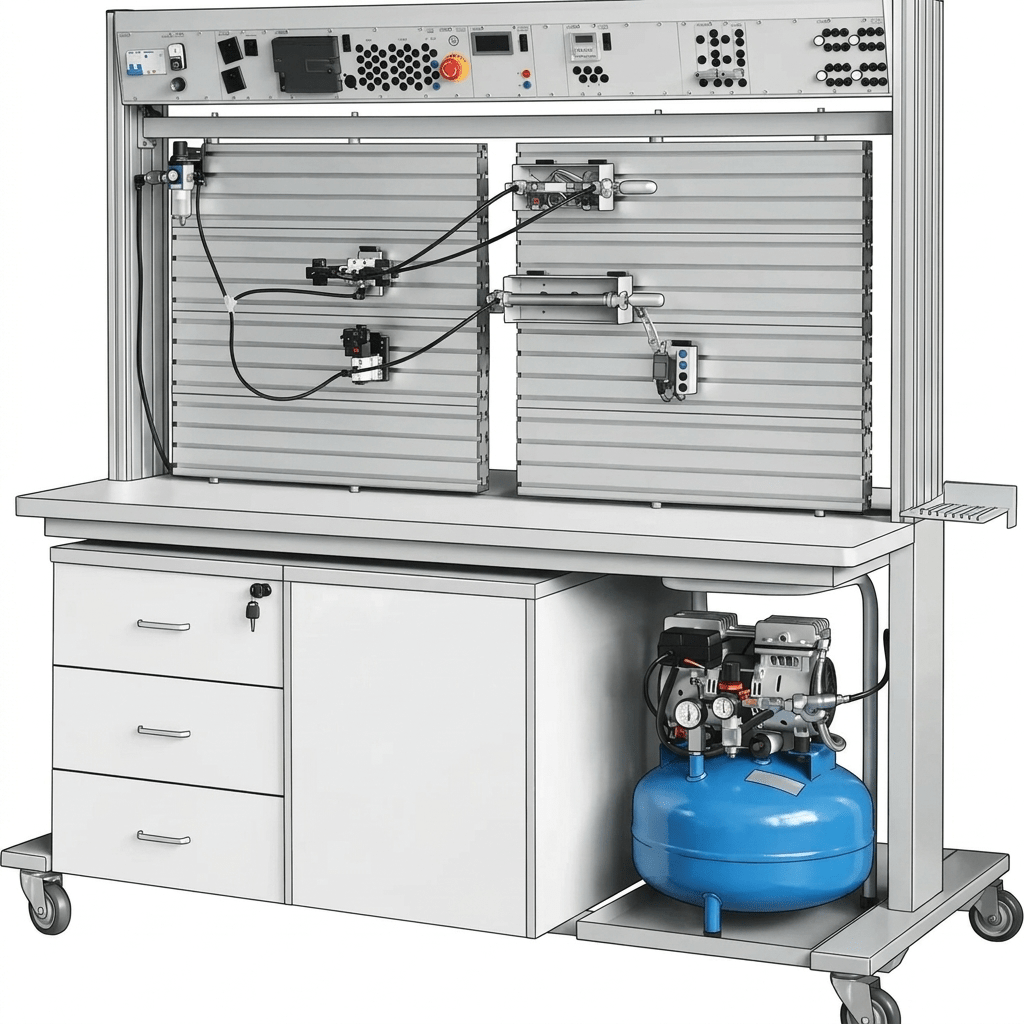

Стенд состоит из лабораторного стола с выдвижными ящиками. На столе установлена монтажная плита, предназначенная для закрепления пневматических элементов. В верхней части стола закреплена монтажная рама для установки электронных блоков. На нижней части рамы стола закреплен поддон для установки лабораторного компрессора.
Комплект учебно-лабораторного оборудования "Пневмопривод и пневмоавтоматика" предназначен для проведения лабораторно-практических занятий по дисциплине "Пневматические и электропневматические системы". Комплект позволяет выполнять сборку различных пневматических систем для изучения правил их построения, функционирования и проектирования.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.
- Потребляемая мощность, В·А: 1500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Изучение работы блока подготовки воздуха с коллектором подвода питания к пневмосистемам.
- Изучение работы пневматических распределителей.
- Пневматические цилиндры одностороннего действия.
- Пневматические цилиндры двустороннего действия.
- Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
- Схемы пневмоприводов с дискретным управлением по положению. Применение электрических конечных выключателей в схемах.
- Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. Применение клапана быстрого выхлопа для увеличения скорости движения пневматического цилиндра.
- Логическая операция повторения. Реализация логической функции пневматическими и электроконтактными устройствами.
- Логическая операция инверсия ("НЕ"). Реализация логической функции пневматическими и электроконтактными устройствами.
- Логическая операция дизъюнкция ("ИЛИ"). Реализация логической функции с помощью пневматических и электроконтактных устройств при использовании до 3 входных сигналов.
- Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "ИЛИ".
- Логическая операция конъюнкция ("И"). Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов.
- Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов.
- Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "И" и "ИЛИ".
- Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов с применением логической функции "И".
- Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами пневмоавтоматики.
- Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами электроавтоматики.
- Реализация на пневматических элементах схем "с самоподхватом" с использованием электроавтоматики.
- Реализация на пневматических элементах схем "с самоподхватом".
- Реализация на пневматических элементах триггера.
- Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление.
- Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики. Последовательное управление.
- Синтез многотактных пневматических систем управления. Реализация на стендах пневматических систем управления.
- Синтез многотактных пневматических систем управления. Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики.
- Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление тремя пневматическими цилиндрами.
- Разработка схем с управлением тремя пневматическими цилиндрами средствами электроавтоматики.
