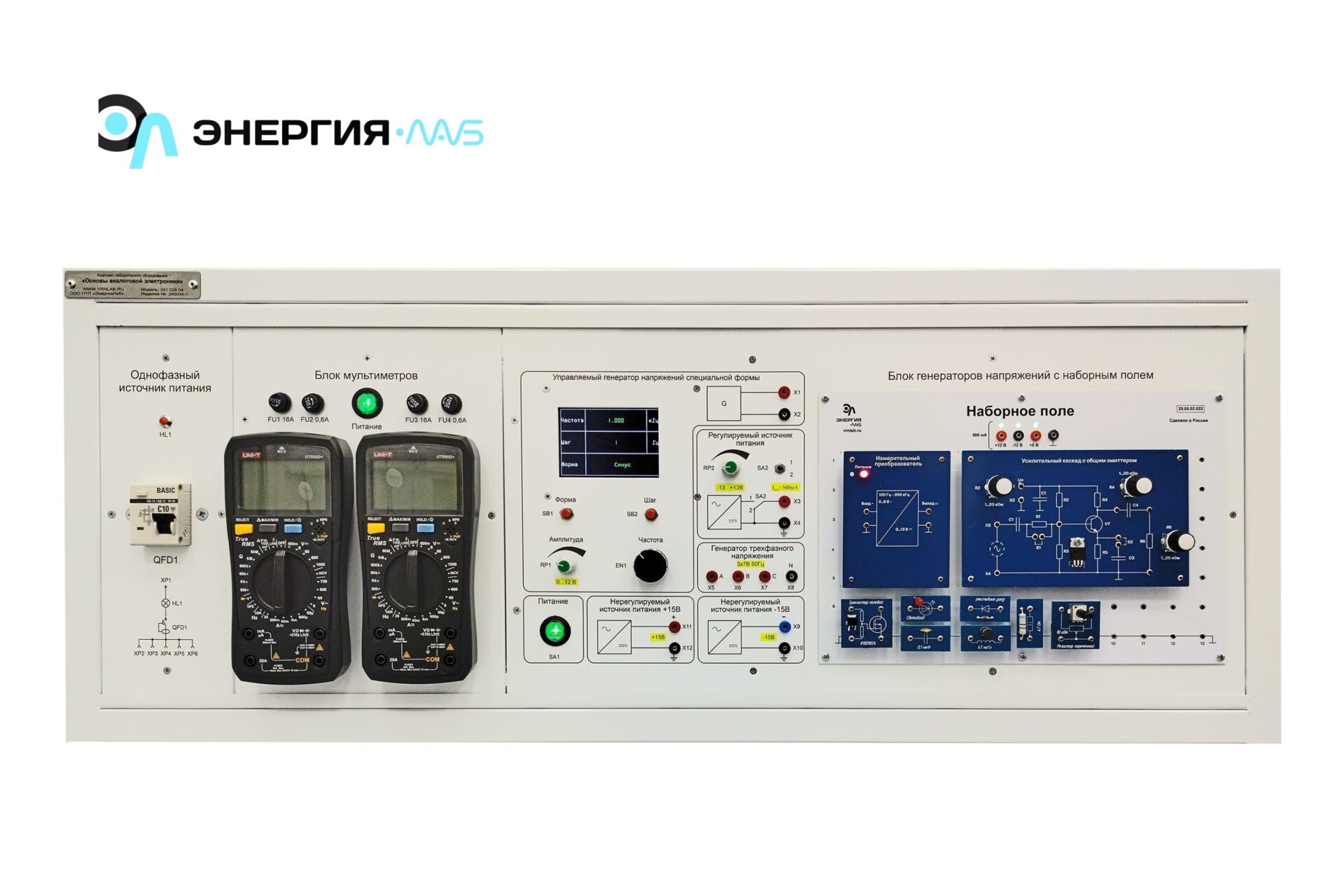

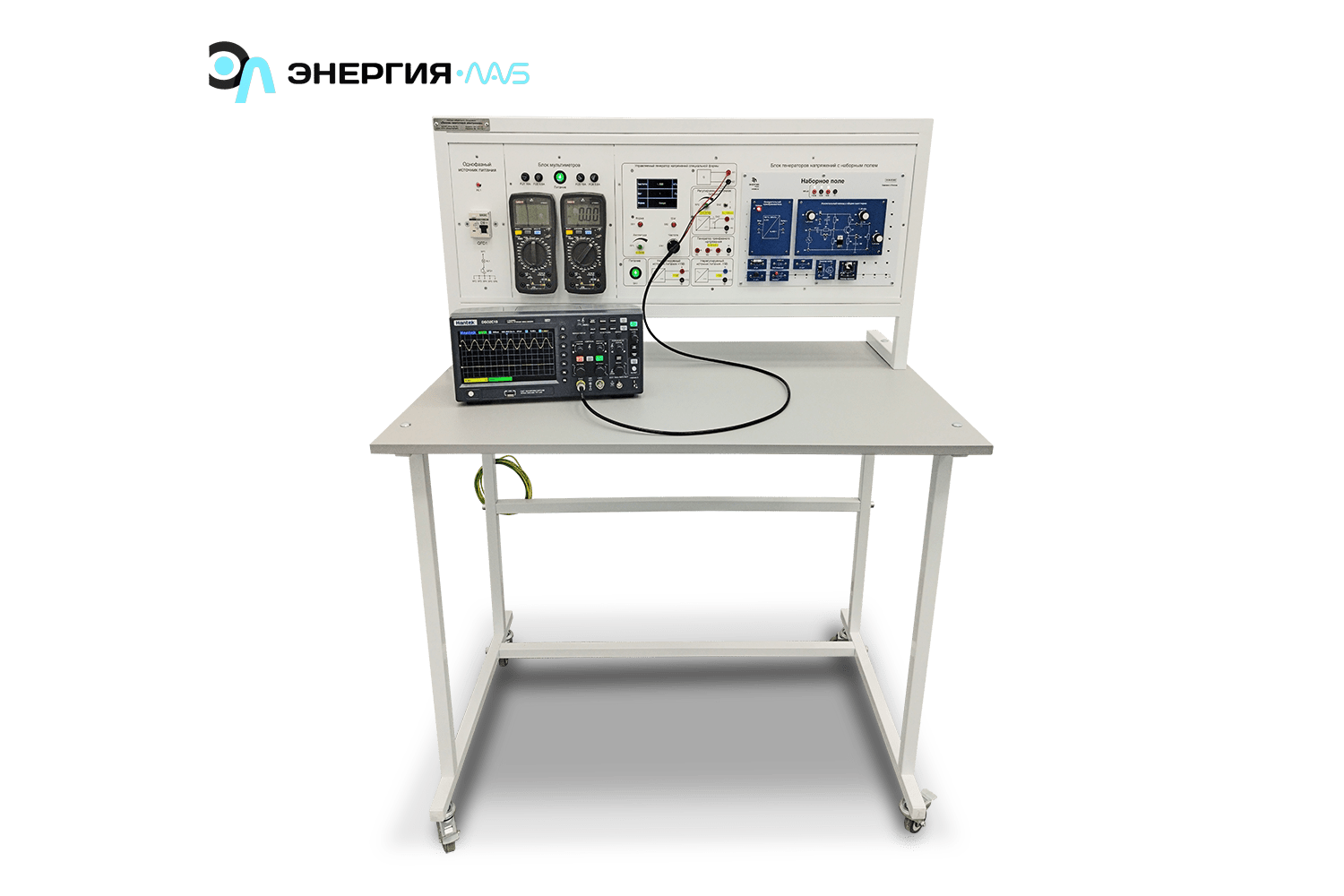

Комплект лабораторного оборудования «Основы аналоговой электроники», ЭЛБ-241.026.04
Комплект предназначен для проведения лабораторно-практических занятий по одноименному разделу учебных дисциплин в высших и средних профессиональных образовательных учреждениях.
Представляет собой кроссплатформенное программное обеспечение для работы на OC Android, Windows, MacOS, iOS на различных устройствах (персональный компьютер, смартфон, планшет) с интерактивным графическим интерфейсом, позволяющим моделировать и демонстрировать реальные процессы в электротехнических системах, проводить эксперименты и лабораторные работы в реальном времени, в том числе дистанционно. Неисключительная лицензия на 1 (одно) рабочее место, на флеш-карте с лицензионным ключом.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Полупроводниковые приборы.
- 1. Исследование характеристик полупроводниковых диодов на постоянном и переменном токах.
- 2. Определение основных характеристик стабилитрона и исследование параметрического стабилизатора напряжения.
- 3. Экспериментальное снятие вольтамперной характеристики светодиода. 1.4. Исследование диода с переменной ёмкостью (варикапа).
- 5. Испытание p-n переходов биполярного транзистора и снятие его выходных характеристик с помощью осциллографа.
- 6. Снятие статических характеристик транзистора на постоянном токе. 1.7. Выбор рабочей точки биполярного транзистора и ознакомление с режимами усиления переменного напряжения классов A, B, AB и D.
- 8. Снятие статических характеристик полевого транзистора с p-n переходом.
- 9. Снятие статических характеристик полевого транзистора с изолированным затвором и индуцированным каналом.
- 10. Экспериментальное определение основных характеристик тиристоров.
- 11. Экспериментальное определение основных характеристик и параметров оптопар.
- Электронные цепи и микросхемотехника.
- 1. Сравнительное исследование одиночных усилительных каскадов на биполярных транзисторах.
- 2. Исследование усилительных каскадов на полевых транзисторах.
- 3. Исследование двухкаскадного транзисторного усилителя.
- 4. Исследование двухтактного усилителя мощности на биполярных транзисторах.
- 5. Исследование основных схем включения операционного усилителя. 2.6. Снятие частотных характеристик операционного усилителя.
- 7. Исследование схем суммирования, интегрирования и дифференцирования на операционном усилителе.
- 8. Экспериментальное определение характеристик RC-фильтров на операционном усилителе.
- 9. Исследование простейшего логарифмирующего преобразователя на операционном усилителе.
- 10. Исследование генератора синусоидальных колебаний на операционном усилителе.
- 11. Знакомство с принципом действия триггера Шмидта и релаксационных генераторов на операционном усилителе.
- 12. Знакомство с работой RS-триггера, мультивибратора и одновибратора на транзисторах.
- 13. Исследование аналоговых интегральных компараторов и цепей с ними.
- 14. Исследование аналогового таймера на интегральной микросхеме в автоколебательном и ждущем режимах.
- 15. Исследование генератора напряжений специальной формы (функционального генератора) на интегральной микросхеме.
- Стабилизаторы и вторичные источники питания.
- 1. Исследование однополупериодной и мостовой схем выпрямления.
- 2. Исследование трёхфазной мостовой схемы выпрямления и сглаживающих фильтров.
- 3. Знакомство с принципом построения управляемых выпрямителей и тиристорных регуляторов с фазовым управлением.
- 4. Исследование компенсационных стабилизаторов напряжения и тока. 3.5. Испытание основных схем включения линейного интегрального стабилизатора напряжения.
- 6. Знакомство с принципом действия широтно-импульсного преобразователя постоянного напряжения.
- 7. Исследование интегрального импульсного преобразователя-стабилизатора напряжения с частотно-импульсной модуляцией.
Комплект лабораторного оборудования «Основы аналоговой электроники»- 1к-т.
Осциллограф двухканальный - 1 шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
