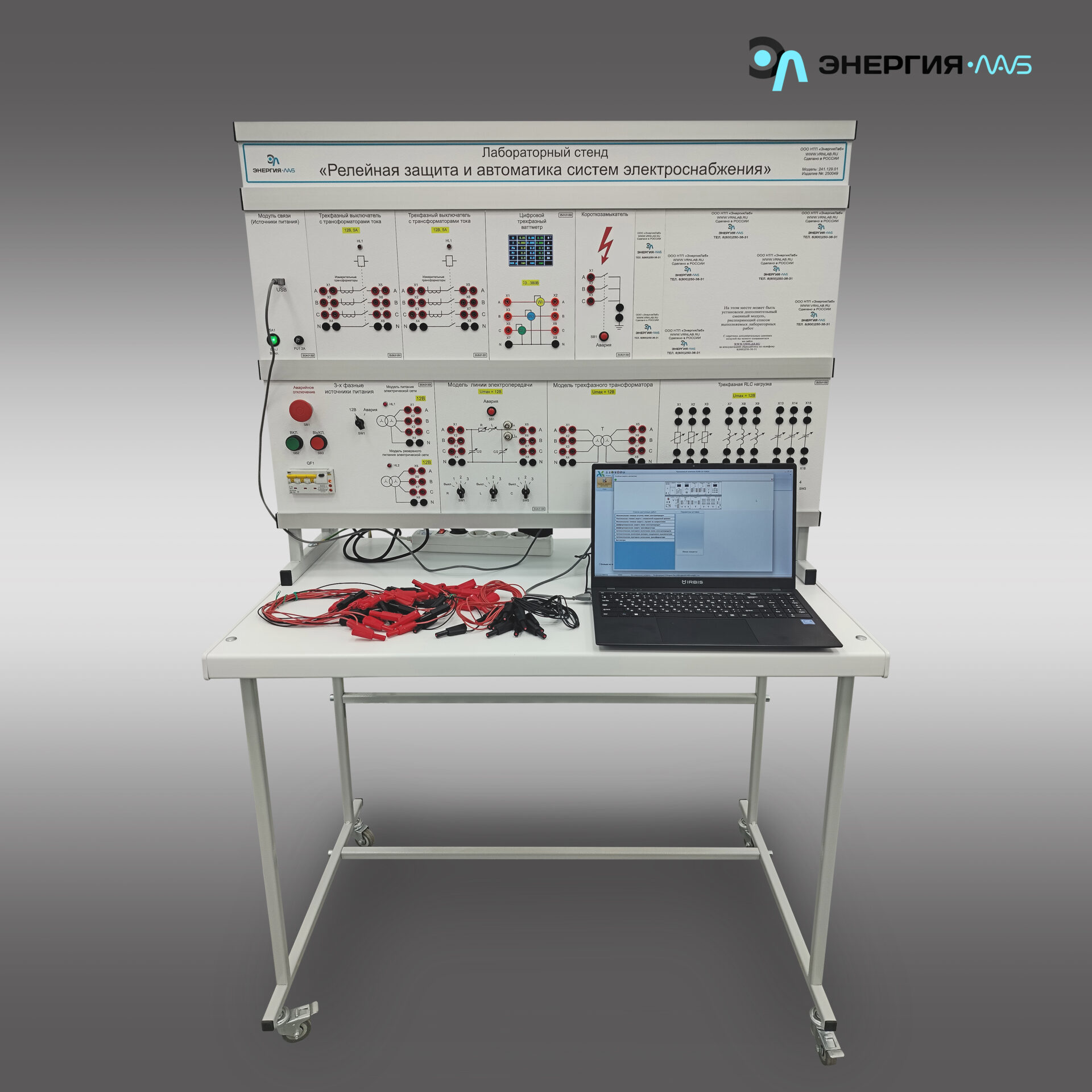

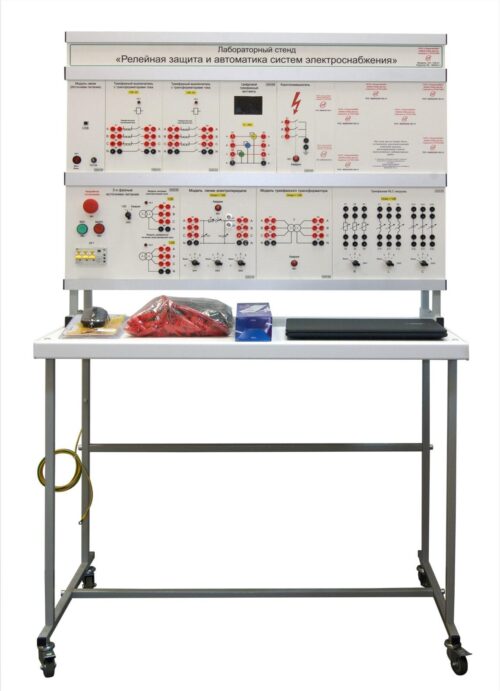

Комплект лабораторного оборудования «Релейная защита и автоматика систем электроснабжения»

Описание товара

исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Релейная защита и автоматика систем электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Релейная защита и автоматика систем электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

  1. Релейная защита на основе программируемого контроллера
    1. Моделирование максимальной токовой защиты линии электропередачи.
    2. Моделирование токовой отсечки линии электропередачи.
    3. Моделирование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
    4. Моделирование дифференциальной защиты линии электропередачи.
    5. Моделирование дифференциальной защиты трансформатора
  2. Автоматика на основе программируемого контроллера
    1. Автоматическое включение резервного питания нагрузки.
    2. Автоматическое повторное включение линии электропередачи.

Комплект поставки

  1. Ноутбук (с мышью)
  2. Лабораторный стол
  3. Стойка для установки модулей
  4. Комплект соединительных проводов и сетевых шнуров
  5. Мультимедийная методика
  6. Комплект программного обеспечения
  7. Комплект технической документации
  8. Комплект модулей (предустановлен на стойке):

Модуль «Трехфазные источники питания» - 1 шт
Трехфазные источники питания предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов. Технические требования Модуль состоит из трансформаторной группы, состоящей из трех маломощных однофазных трансформаторов....

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач. Технические требования Модель линии электропередач реализована П-образной схемой замещения, включающая...

Модуль «Трехфазная RLC нагрузка» - 1 шт
Назначение Трехфазная RLC нагрузка 12 В предназначена для реализации различного вида нагрузки.  Технические требования Модуль состоит из трехфазной группы переменных...

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии. Технические требования Режим управления: автоматический. Наличие трехфазной группы трансформаторов тока и...

Модуль «Цифровой трехфазный ваттметр» 30В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...30В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
