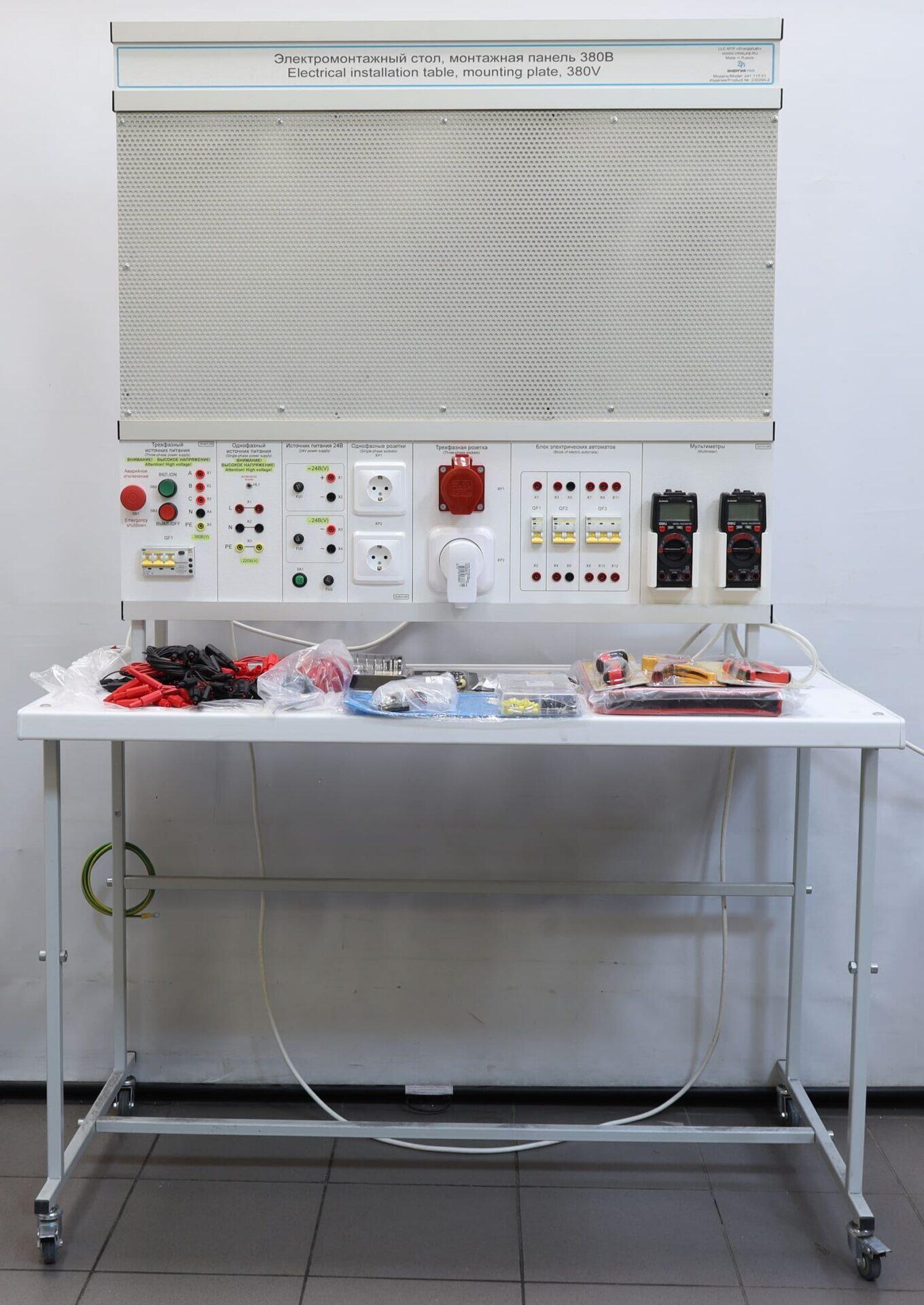

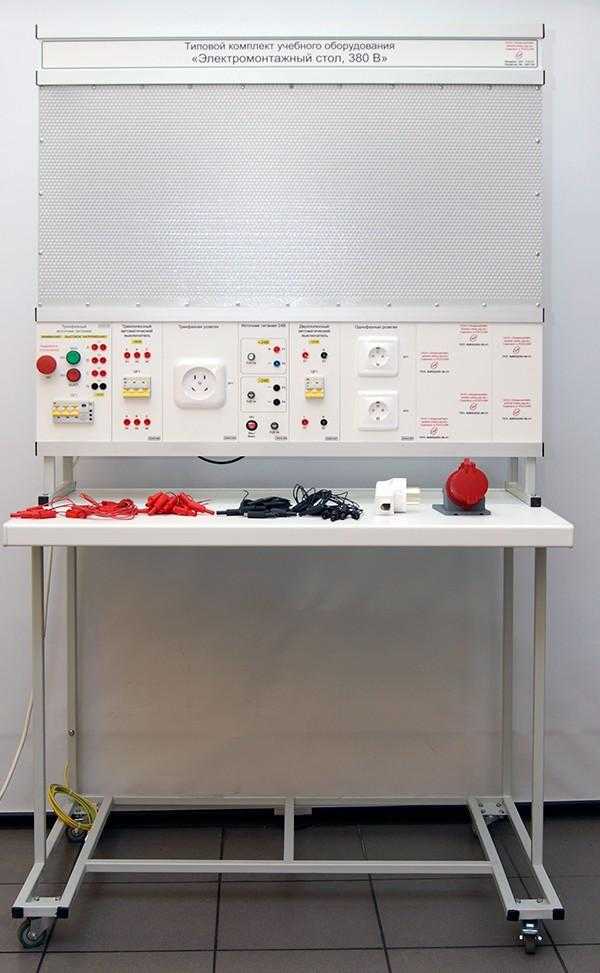

Типовой комплект учебного оборудования «Электромонтажный стол», 380В

Описание товара

Типовой комплект учебного оборудования «Электромонтажный стол» 380 В предназначен для применения в процессе обучения в профессионально-технических училищах и отраслевых учебных центрах повышения квалификации инженерно-технических работников, для оснащения ресурсных центров.

Стенд оснащен контактом для подключения контура защитного заземления;

Преимущества

Особенности исполнения:

• возможность использования широкого спектра электроустановочных и электротехнических изделий и устройств;
• электроустановочные и электротехнические изделия и устройства закрепляются на перфорированной панели, что обеспечивает наглядность последующего процесса электромонтажа;
• лицевые панели модулей изготовлены из электробезопасного АБС пластика;
• Подключение комплекта производится к трехфазной розетке (3Р+РЕ+N) и контуру защитного заземления.

Комплект поставки

1. Модуль «Трехфазный источник питания»
2. Модуль «Трехполюсный автоматический выключатель»
3. Модуль «Двухполюсный автоматический выключатель»
4. Модуль «Однофазные розетки»
5. Модуль «Трехфазная розетка»
6. Модуль «Источник питание 24В»
7. Монтажная панель
8. Каркас для модулей и монтажной панели
9. Комплект соединительных проводников и кабелей
10. Набор «Технология электромонтажных работ»: Электропроводка; Соединение проводов и кабелей; Электроустановочные устройства.
11. Методические рекомендации
12. Техническое описание

Технические характеристики

Технические параметры комплекта

• Напряжение питания переменного тока, В 380;
• Частота питающего напряжения, Гц 50;
• Потребляемая мощность, не более, Вт 80;
• Габаритные размеры, мм 1000х300х1000;
• Диапазон рабочих температур, °С +10…+35;
• Относительная влажность воздуха, % до 80.

Описание лабораторного стола:

• габаритные размеры 1000х600х800мм (ДхШхВ);
• прочная конструкция, обеспеченная металлическим профилем 20х20мм;
• столешница изготовлена из ПВХ пластика, стойкого к воздействию света и воды, трудновоспламеняемого, устойчивого к царапинам и ударам;
