Описание товара

Лабораторный стенд предназначен для проведения практических работ по курсам «Переходные процессы в электроэнергетических системах», «Автоматика электроэнергетических систем» и «Релейная защита в электроэнергетических системах» в высших, средних и начальных профессиональных учебных заведениях, учебных центрах повышения квалификации.

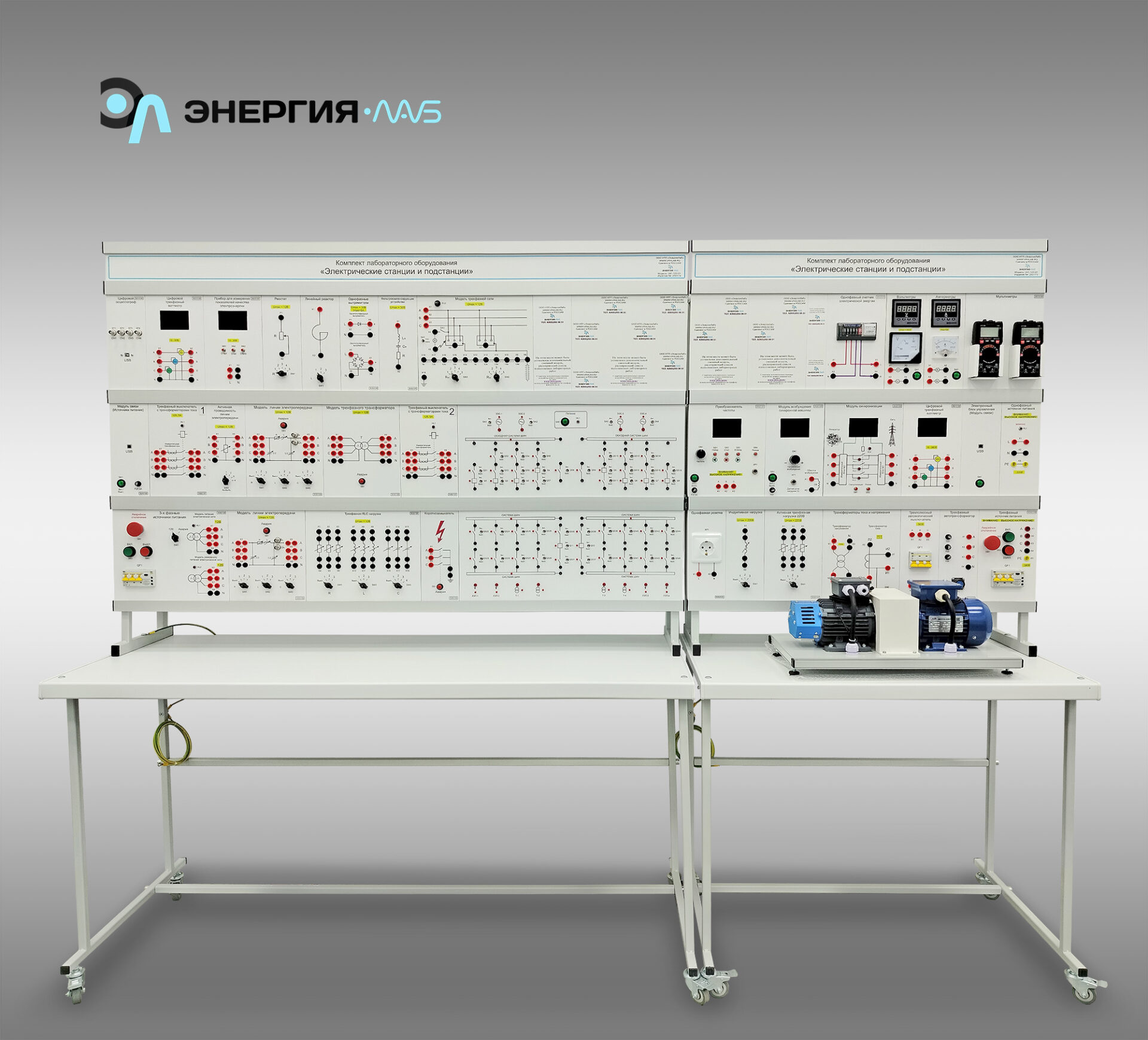

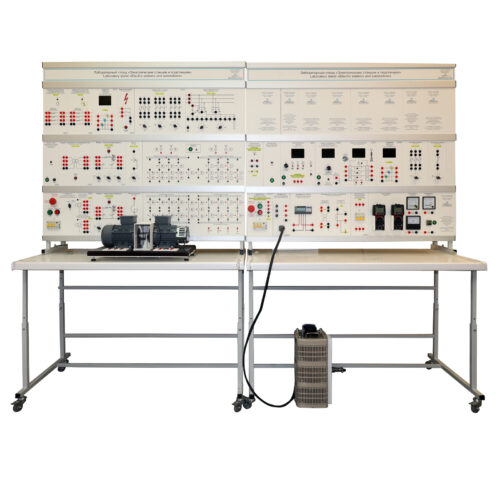

Комплект выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Основное оборудование электрических станций и подстанций
   1. Синхронные генераторы
      1. Ручное управление включением синхронного генератора на параллельную работу по способу самосинхронизации
      2. Ручное управление включением синхронного генератора на параллельную работу по способу точной синхронизации
      3. Ручное управление режимом автономно работающего синхронного генератора
      4. Ручное управление режимом синхронного генератора, работающего параллельно с электрической системой бесконечной мощности
      5. Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации
      6. Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации
   2. Синхронные компенсаторы
      1. Пуск и регулирование реактивной мощности синхронного компенсатора
   3. Силовые трансформаторы
      1. Натурное моделирование установившегося режима работы трансформатора
2. Собственные нужды электрических станций
   1. Самозапуск трехфазного асинхронного электродвигателя
3. Короткие замыкания в электрических установках
4. Режимы нейтрали в электрических установках
5. Заземляющие устройства электрических установок
6. Оперативные переключения в распределительных устройствах электрических станций и подстанций
   1. Включение и отключение линии электропередачи
   2. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя
   3. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя
   4. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам
   5. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта
   6. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта
7. Электрические измерения на электрических станциях и подстанциях
   1. Измерение параметров установившегося режима работы трансформатора
   2. Измерение параметров установившегося режима работы линии электропередач
   3. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети
   4. Определение зависимости падения напряжения в линии электропередач от потока мощности
   5. Снятие статических характеристик мощности (по напряжению) нагрузки
   6. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи
   7. Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной сети
   8. Измерение переменного напряжения вольтметром при включении непосредственно и через трансформатор напряжения
   9. Измерение переменного тока амперметром при включении непосредственно и через трансформатор тока
   10. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра
   11. Измерение активной мощности однофазного переменного тока ваттметром непосредственным включением
   12. Измерение коэффициента мощности однофазного переменного тока с помощью непосредственно включенных ваттметра, вольтметра и амперметра
   13. Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии
8. Измерительные трансформаторы
   1. Определение погрешности измерительного трансформатора тока
   2. Определение погрешности измерительного трансформатора напряжения
9. Электроэнергетические системы и сети
   1. Натурное моделирование установившегося режима работы линии электропередач
   2. Натурное моделирование установившегося режима работы распределительной электрической сети с односторонним питанием
   3. Натурное моделирование установившегося режима работы распределительной электрической сети с двухсторонним питанием
   4. Определение влияния на режим электроэнергетической системы потребляемой в ней активной / реактивной мощности
   5. Определение влияния на режим электроэнергетической системы генерируемой в ней активной / реактивной мощности
   6. Встречное регулирование напряжения в распределительных электрических сетях
   7. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи
10. Режимы распределительной электрической сети.
    1. Измерение показателей качества электрической энергии
    2. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой
    3. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой
    4. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой
    5. Регулирование напряжения путем продольной емкостной компенсации реактивной мощности
    6. Регулирование напряжения путем поперечной емкостной компенсации реактивной мощности
    7. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током
    8. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства
11. Релейная защита и автоматизация электроэнергетических систем
    1. Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием
    2. Защита от замыканий на землю в сети с большим током замыкания на землю
    3. Дифференциальная защита линии электропередачи
    4. Дифференциальная защита трансформатора
    5. Максимальная токовая защита трансформатора
    6. Моделирование максимальной токовой защиты линии электропередачи
    7. Моделирование мгновенной токовой отсечки линии электропередач
    8. Автоматическое повторное включение линии электропередач с односторонним питанием
    9. Автоматическое повторное включение линии электропередач с двухсторонним питанием
    10. Автоматическое резервное включение секционного выключателя понизительной подстанции
12. Электроснабжение
    1. Снятие статических характеристик мощности по напряжению резистивной нагрузки
    2. Снятие статических характеристик мощности по напряжению индуктивной нагрузки
    3. Снятие статических характеристик мощности по напряжению батареи конденсаторов
    4. Снятие статических характеристик мощности по напряжению асинхронной нагрузки
13. Переходные процессы в электроэнергетических системах
    1. Переходный процесс при включении трансформатора без нагрузки
    2. Переходный процесс при внезапном трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности
    3. Переходный процесс при подключении синхронного генератора к электрической сети
    4. Переходный процесс потери устойчивости синхронного генератора при медленном нагружении
    5. Переходный процесс в одномашинной электрической системе при потере возбуждения генератора
14. Дальние электропередачи сверхвысокого напряжения
15. Исследование схем замещения дальних линий электропередач сверхвысокого напряжения
16. Расчет параметров нормального режима дальних линий электропередач сверхвысокого напряжения различными способами
17. Расчёт параметров режима холостого хода ДЛЭП СВН
18. Исследование ЛЭП СВН длиной в четверть волны
19. Исследование ЛЭП СВН длиной в половину волны
20. Исследование ДЭП СВН с УПК
21. Расчет нормального режима линий постоянного тока

Комплект поставки

• Комплект лабораторного оборудования «Электрические станции и подстанции»- 1шт;
• Техническая документация на электронном носителе(методические материалы,руководство по эксплуатации, учебный видеоролик) –1шт;
• Гарантийный талон - 1шт;
• Паспорт–1шт;

Технические характеристики

Потребляемая мощность, В·А, не более 1000
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 380В и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220В
частота, Гц 50
Класс защиты от поражения электрическим током I
Количество человек, которое одновременно и активно может работать на комплекте 2
