Описание товара

Лабораторная установка «Изучение электростатического поля» предназначена для постановки экспериментального опыта по изучению электростатического поля методом моделирования с помощью электролитической ванны. Данный модуль позволяет проводить исследования распределения потенциала в плоскости электролита с последующим построением эквипотенциальных линий и силовых линий поля. Все элементы модуля конструктивно выполнены в одном блоке.

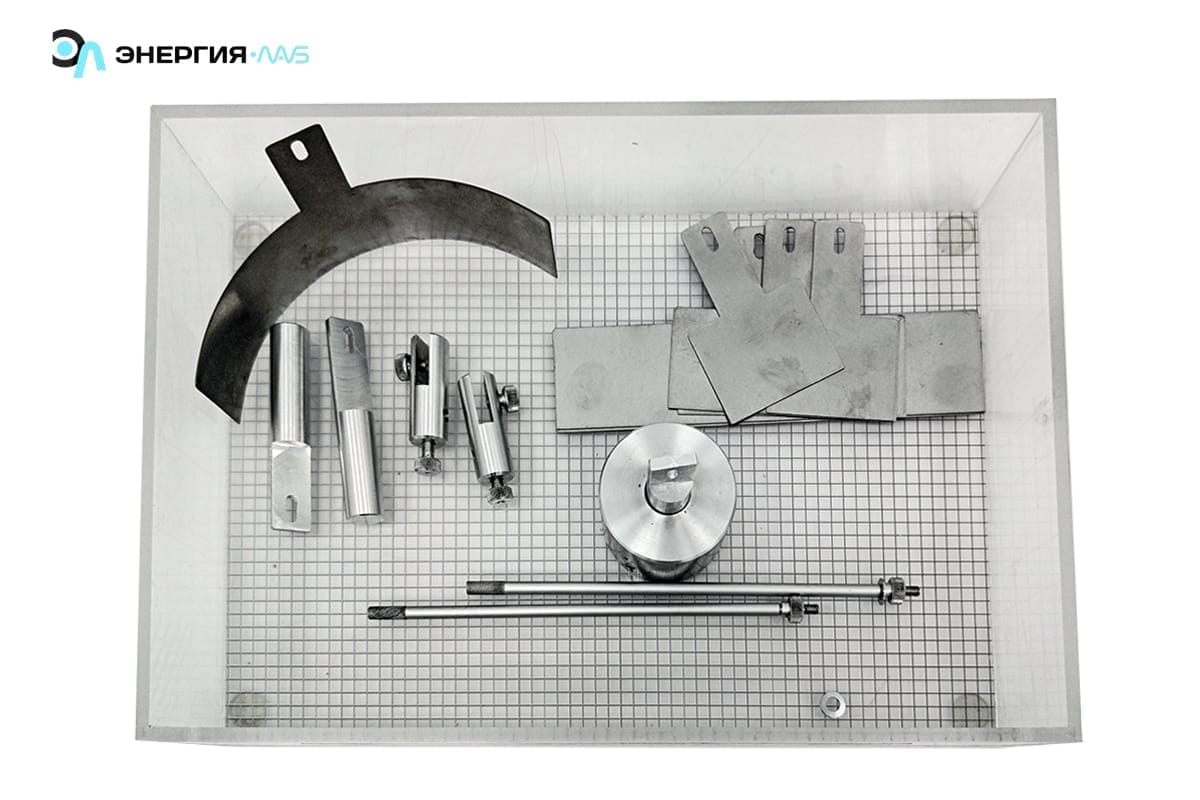

Экспериментальная установка представляет собой плоскую ванночку, наполняемую водой, с координатной сеткой на дне.

В ванночку устанавливаются два электрода, на которые подается постоянное напряжение от специального стабилизированного источника питания. Электроды являются сменными и позволяют моделировать электрическое поле, возникающее при различных конфигурациях анода и катода (цилиндр - цилиндр; плоский - цилиндр; плоский - плоский).

Для измерения потенциала точки поля предусмотрен измерительный зонд, сигнал с которого подается на цифровой вольтметр.

Управление и питание установки осуществляется с помощью стабилизированного блока питания.

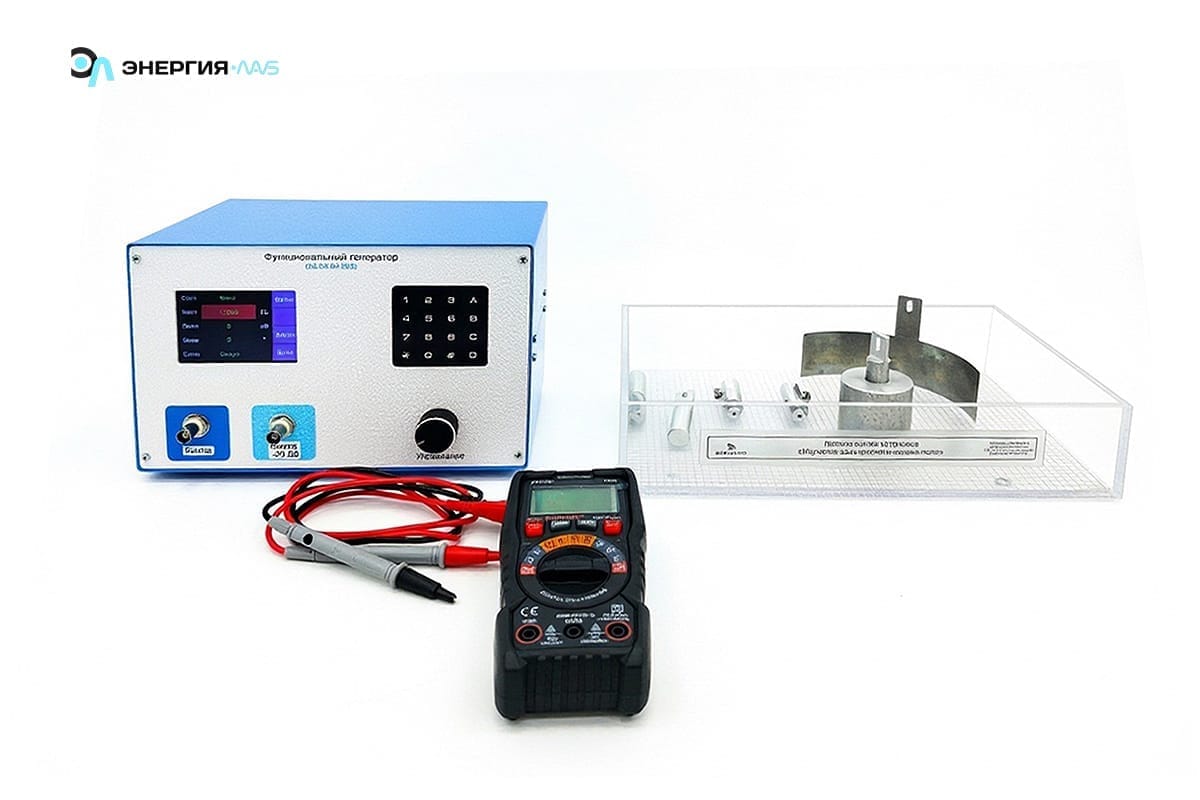

В состав лабораторной установки входит:

• Стабилизированный блок питания
• Модуль измерения (цифровой вольтметр с высоким входным сопротивлением)
• Электролитическая пластмассовая ванночка

Лабораторные работы

1. Исследование электростатического поля

Комплект поставки

1. Лабораторная установка «Изучение электростатического поля»
2. Учебный видеоролик
3. Методические рекомендации
4. Паспорт

Технические характеристики

Напряжение питания 220 В
Напряжение катод-анод обкладок постоянное, 6 В
Условия эксплуатации, Температура в диапазоне 15-40°C при нормальном атмосферном давлении.
